Кроме

описанной

выше

,

существует

еще

одна

теория

термофлуктуационной

прочности

,

активно

развивающаяся

в

последнее

время

 [55-57].

В

рамках

этой

теории

зарождение

трещины

происходит

в

результате

накачки

энергии

из

окру

-

жающей

среды

в

разрушающую

флуктуацию

плотности

 –

дилатон

.

Это

приводит

к

разогреву

и

тепловому

расширению

дилатонов

до

критической

величины

,

рас

-

паду

дилатонов

и

образованию

в

твердом

теле

микротрещин

.

При

разрыве

на

границе

дилатона

возникает

перепад

давлений

.

В

результа

-

те

дилатон

оказывается

не

только

очагом

локального

разрушения

,

но

одновре

-

менно

является

и

точечным

флуктуационным

источником

дислокаций

.

Таким

образом

,

элементарные

механизмы

разрушения

и

пластической

деформации

оказываются

взаимосвязанными

и

действующими

одновременно

.

Дилатонная

теория

прочности

позволяет

объяснить

причину

разрушения

бездефектных

структур

в

силу

внутренней

,

присущей

любому

ансамблю

ато

-

мов

,

неустойчивости

.

Эта

неустойчивость

необратимым

образом

приводит

к

разрушению

твердого

тела

в

области

зародышевой

флуктуации

плотности

,

энергия

в

которой

увеличивается

в

 5-10

раз

за

счет

накачки

тепла

извне

.

Кинетическая

теория

прочности

,

как

и

микродефектная

,

ничего

не

говорит

о

том

,

как

будут

сливаться

микродефекты

в

магистральные

трещины

,

являю

-

щиеся

признаком

разрушения

твердого

тела

.

Этот

недостаток

можно

было

бы

устранить

,

если

бы

существовал

способ

суммировать

отдельные

акты

разруше

-

ния

.

Идея

суммирования

повреждений

была

сформулирована

Больцманом

и

получила

существенное

развитие

в

механике

разрушения

.

Так

,

например

,

Л

.

М

.

Качанов

 [57]

ввел

в

качестве

меры

разрушения

количественную

характе

-

ристику

сплошности

материала

*

γ

,

которая

представляет

собой

отношение

не

-

разрушенной

площади

поперечного

сечения

к

полной

площади

сечения

.



1

Скипочка

С

.

И

.,

Усаченко

Б

.

М

.,

Куклин

В

.

Ю

.

Элементы

геомеханики

углепородного

массива

при

высоких

скоростях

подвигания

лав

.–

Днепропетровск

:

Изд

-

во

 «

Лира

ЛТД

», 2006.– 247

с

.

Ф

ИЗИЧЕСКИЕ

ОСНОВЫ

ПРОЧНОСТИ

И

РАЗРУШЕНИЯ

ТВЕРДЫХ

ТЕЛ

 21

Ю

.

Н

.

Работнов

 [58],

продолжив

работы

в

этом

направлении

,

ввел

понятие

повреждаемости

материала

*

ω

как

отношение

площади

трещин

к

исходной

площади

сечения

и

предложил

для

случая

сложного

напряженного

состояния

тензорный

параметр

поврежденности

вместо

скалярного

*

γ

.

Условием

разру

-

шения

считается

достижение

определенными

инвариантами

этого

тензора

кри

-

тических

значений

.

Общим

недостатком

двух

описанных

выше

подходов

к

оценке

прочности

твердых

тел

является

отсутствие

физического

обоснования

появления

элемен

-

тарных

актов

разрушении

.

Соединив

концепции

термофлуктуационной

теории

прочности

с

идеей

о

суммировании

различных

актов

разрушения

,

Г

.

Г

.

Литвинский

 [59, 60]

получил

обобщенное

уравнение

прочности

твердых

тел

.

1.3.

Термодинамические

теории

прочности

Следствием

первого

закона

термодинамики

является

вывод

о

том

,

что

ни

количество

работы

,

ни

количество

теплоты

,

ни

параметры

,

их

определяющие

 (

в

том

числе

тензоры

напряжений

и

деформаций

,

температура

,

объем

тела

и

т

.

д

.),

или

их

соотношения

не

могут

быть

приняты

в

качестве

критериев

разрушения

твердых

тел

,

поскольку

каждый

из

них

в

отдельности

не

является

параметром

,

однозначно

или

интегрально

оценивающим

их

состояние

.

В

наиболее

общем

случае

в

качестве

такого

параметра

может

быть

принята

удельная

величина

(

плотность

)

внутренней

энергии

или

энтропия

деформируемого

тела

.

В

некото

-

рых

частных

случаях

в

качестве

такого

параметра

могут

быть

выбраны

и

другие

термодинамические

функции

состояния

,

например

,

энтальпия

,

энергия

Гиббса

,

энергия

Гельмгольца

,

являющиеся

производными

от

первообразной

функции

внутренней

энергии

.

В

соответствии

с

термодинамической

теорией

разрушения

,

которая

полу

-

чила

своё

развитие

благодаря

трудам

И

.

И

.

Гольденблата

,

В

.

В

.

Федорова

,

В

.

Л

.

Бажанова

и

др

.,

разрушение

твердого

тела

наступает

в

момент

t

′

,

когда

хо

-

Р

АЗДЕЛ

1

 22

тя

бы

в

одном

его

микрообъеме

,

ответственном

за

разрушение

,

плотность

внут

-

ренней

энергии

достигнет

некоторой

критической

величины

U

′

 (

рис

. 1.3).

Этот

факт

проявляется

в

наличии

экспериментально

установленной

С

.

Н

.

Журковым

температурно

-

временной

зависимости

 (1.10).

Условие

разру

-

шения

при

этом

имеет

вид

(

)

( )

(

)

const

U

t

r

U

r

U

t

r

U

=

′

=

′

′

Δ

+

′

=

′

′

,

,

0

,

  (1.12)

где

( )

r

U

′

0

 –

плотность

внутренней

энергии

тела

в

исходном

  (

до

деформиро

-

вания

)

состоянии

,

учиты

-

вающая

его

наследствен

-

ные

свойства

и

предысто

-

рию

нагружения

;

( )

t

r

U

′

′

Δ

,

–

изменение

плотности

внутренней

энергии

в

ло

-

кальных

объемах

тела

за

время

деформирования

t

′

;

r

′

 –

параметр

,

характеризующий

координаты

локального

объема

тела

,

ответст

-

венного

за

разрушение

,

поскольку

энергия

в

общем

случае

распределяется

в

те

-

ле

неравномерно

по

его

объему

.

Наряду

с

описанным

выше

подходом

в

термодинамике

необратимых

про

-

цессов

вводится

энтропийный

критерий

разрушения

.

Это

направление

исследо

-

ваний

получило

развитие

в

трудах

А

.

И

.

Чудновского

,

Д

.

А

.

Киялбаева

,

И

.

И

.

Но

-

викова

,

Х

.

З

.

Бакенова

,

С

.

С

.

Вялова

,

В

.

Н

.

Разбегина

и

др

.

В

этом

случае

строится

структура

внутреннего

производства

энергии

,

которая

позволяет

выделить

про

-

цессы

ползучести

и

разрушения

твердых

тел

 (

горных

пород

,

грунтов

).

Условие

разрушения

на

основе

энтропийного

критерия

имеет

вид

( )

/

0

/

S

S

t

S

p

Δ

+

=

,

    (1.13)

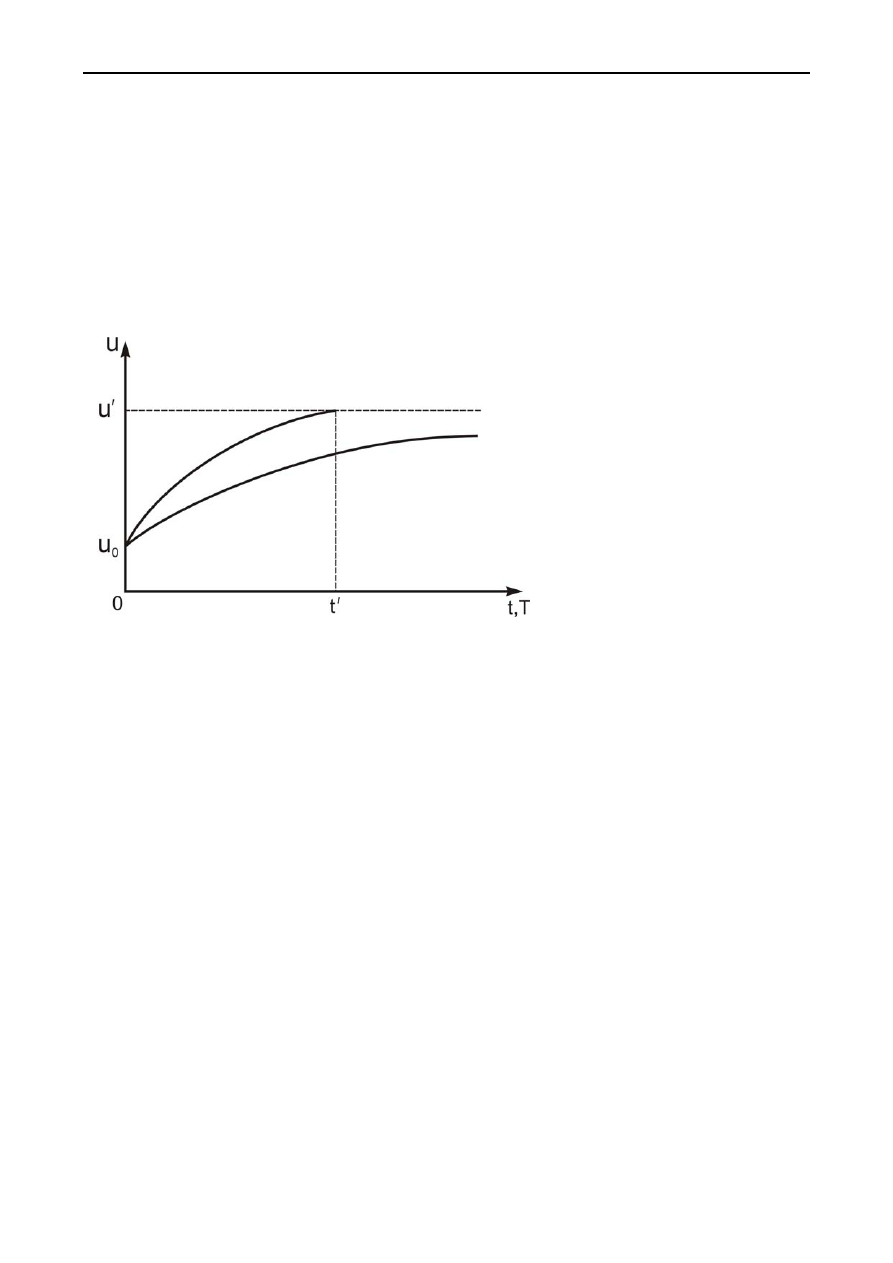

Рис

. 1.3.

Зависимость

внутренней

энергии

 (U )

образца

твердого

тела

от

времени

 (t)

и

темпе

-

ратуры

 (T)

Ф

ИЗИЧЕСКИЕ

ОСНОВЫ

ПРОЧНОСТИ

И

РАЗРУШЕНИЯ

ТВЕРДЫХ

ТЕЛ

 23

где

( )

/

p

t

S

 –

энтропия

деформируемого

образца

в

момент

разрушения

/

p

t

;

0

S

 –

начальная

энтропия

;

/

S

Δ

 –

приращение

энтропии

образца

при

его

деформиро

-

вании

от

начального

состояния

до

разрушения

.

Графически

смысл

энтропийного

критерия

показан

на

рис

. 1.4.

С

помощью

энтропийно

-

го

критерия

может

быть

вы

-

ражен

коэффициент

накопле

-

ния

повреждений

П

К

в

де

-

формируемом

образце

( )

( )

/

S

t

S

t

К

П

Δ

=

. (1.14)

При

1

0

p

p

П

K

состоя

-

ние

деформируемого

образца

будет

устойчивым

,

при

1

≥

П

К

происходит

его

разрушение

.

Экстремальный

принцип

,

по

Х

.

З

.

Бакенову

и

Д

.

А

.

Киялбаеву

,

позволяет

вывести

кинетическое

уравнение

для

введенных

параметров

состояния

,

в

каче

-

стве

полной

системы

которых

принимаются

{

}

W

T

T

T

,

,

,

/

ε

σ

.

Здесь

/

,

ε

σ

T

T

 –

соот

-

ветственно

компоненты

тензора

напряжений

и

необратимых

деформаций

,

Т

 –

температура

,

W

 –

влажность

.

В

качестве

термодинамических

потоков

принимаются

векторы

скоростей

потоков

тепла

 –

q

и

влаги

 –

W

,

скорости

необратимой

деформации

 –

/

ε

T

и

тем

-

пературы

 –

Т

,

а

соответствующими

термодинамическими

силами

будут

Δ

T

,

Δ

W

,

/

ε

σ

T

f

T

∂

∂

=

,

где

f

 –

плотность

свободной

энергии

.

Для

постоянного

уровня

напряжений

в

изотермических

условиях

,

в

одно

-

родном

поле

влажности

связь

между

тензором

напряжений

и

тензором

полной

деформации

имеет

вид

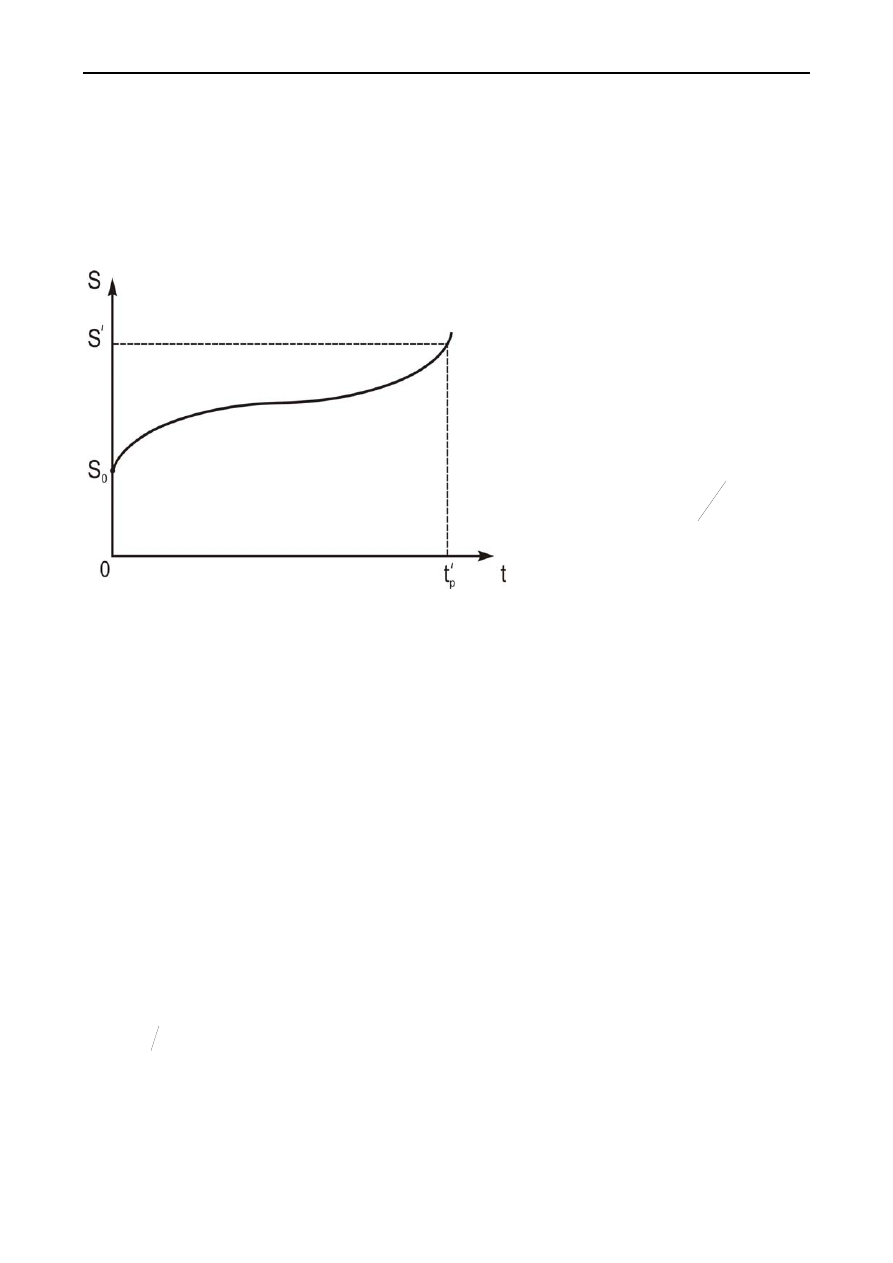

Рис

. 1.4.

Зависимость

изменения

энтропии

образца

от

времени

Р

АЗДЕЛ

1

 24

( )

( )

( )

( )

[

]

∫

+

=

t

d

T

F

t

k

t

GT

t

T

0

0

,

τ

τ

τ

σ

σ

ε

,

  (1.15)

где

( )

τ

,

t

k

 –

мера

ползучести

,

G

 –

модуль

сдвига

.

Для

описания

вязкого

разрушения

твердого

тела

  (

породы

,

грунта

)

с

ис

-

пользованием

энтропийного

критерия

принимается

,

что

разрушение

происхо

-

дит

через

время

/

p

t

при

достижении

плотности

энтропии

критического

значения

/

S

,

которая

является

характеристикой

твердого

тела

  (

см

.

рис

. 1.4),

определяе

-

мой

опытным

путем

.

Более

подробные

сведения

о

применении

термодимического

подхода

к

оценке

устойчивости

горных

пород

и

грунтов

можно

найти

в

книгах

 [61, 62].

1.4.

Феноменологические

теории

разрушения

Исследования

твердых

тел

на

основе

структурных

моделей

позволили

по

-

нять

механизм

,

лежащий

в

основе

их

прочности

,

и

высказать

основные

концеп

-

ции

теории

разрушения

.

Однако

реальные

твердые

тела

существенно

отлича

-

ются

от

тех

идеализированных

представлений

,

которые

лежат

в

основе

рас

-

смотренных

выше

теорий

.

Инженерная

же

практика

требует

наличия

конкрет

-

ных

формул

,

позволяющих

оценивать

прочность

проектируемых

конструкций

.

Именно

это

обстоятельство

способствовало

разработке

практических

тео

-

рий

прочности

,

в

основе

которых

лежат

бесструктурные

модели

сплошного

де

-

формируемого

твердого

тела

.

На

настоящий

момент

из

всех

представленных

на

рис

. 1.1

моделей

этот

класс

изучен

наиболее

полно

.

Бесструктурная

,

или

континуальная

,

модель

сплошного

твердого

дефор

-

мируемого

тела

с

точки

зрения

связи

между

внешним

воздействием

и

получен

-

ным

результатом

представляет

собой

так

называемый

  «

черный

ящик

». «

Чер

-

ным

ящиком

»

принято

называть

любую

систему

со

стохастической

структурой

,

которая

преобразует

внешний

сигнал

  (

воздействие

)

и

выдает

результат

  (

итог

опыта

)

в

виде

некоторой

случайной

величины

.

Теории

разрушения

,

основанные

на

изучении

бесструктурных

моделей

,

получили

название

феноменологиче

-

ских

.
