1. Пассивные и активные элементы электрических цепей.

Элементом электрической цепи называют идеализированное устройство, отображающее какое-либо из свойств реальной электрической цепи.

Электрические цепи, в которых параметры всех элементов не зависят от величины и направлений токов и напряжений, т.е. графики вольт-амперных характеристик (ВАХ) элементов являются прямыми линиями, называются линейными. Соответственно такие элементы называются линейными. Когда параметры элементов электрической цепи существенно зависят от тока или напряжения, т.е. графики ВАХ этих элементов имеют криволинейный характер, то такие элементы называют нелинейными. Если электрическая цепь содержит хотя бы один нелинейный элемент, то она является нелинейной электрической цепью.

В теории электрических цепей различают активные и пассивные элементы. Первые вносят энергию в электрическую цепь, а вторые ее потребляют.

Пассивные элементы электрических цепей

Резистивным сопротивлением называется идеализированный элемент электрической цепи, обладающий свойством необратимого рассеивания энергии. Графическое изображение этого элемента и его вольт-амперная характеристика показана на рисунке (а - нелинейное сопротивление, б -линейное сопротивление).

Напряжение и ток на резистивном сопротивлении связаны между собой зависимостями: u = iR, i = Gu. Коэффициенты пропорциональности R и G в этих формулах называются соответственно сопротивлением и проводимостью и измеряются в омах [Ом] и сименсах [См]. R = 1/G.

Индуктивным элементом называется идеализированный элемент электрической цепи, обладающий свойством накопления им энергии магнитного поля. Графическое изображение этого элемента показано на рисунке (а - нелинейного, б - линейного).

Линейная индуктивность характеризуется линейной зависимостью между потокосцеплением ψ и током i, называемой вебер-амперной характеристикой ψ = Li. Напряжение и ток связаны соотношением u = dψ/dt = L(di/dt)

Коэффициент пропорциональности L в формуле и называется индуктивностью и измеряется в генри (Гн).

Емкостным элементом (емкостью) называется идеализированный элемент электрической цепи, обладающий свойством накапливания энергии электрического поля. Графическое изображение этого элемента показано на рисунке. (а - нелинейного, б - линейного).

Линейная емкость характеризуется линейной зависимостью между зарядом и напряжением, называемой кулон-вольтовой характеристикой q = Cu

Напряжение и ток емкости связаны соотношениями i = dq/dt =C(du/dt).

Активные элементы электрических цепей

Активными называются элементы цепи, которые отдают энергию в цепь, т.е. источники энергии. Существуют независимые и зависимые источники. Независимые источники: источник напряжения и источник тока.

Источник напряжения - идеализированный элемент электрической цепи, напряжение на зажимах которого не зависит от протекающего через него тока.

Внутреннее сопротивление идеального источника напряжения равно нулю.

Источник тока – это идеализированный элемент электрической цепи, ток которого не зависит от напряжения на его зажимах.

Внутреннее сопротивление идеального источника тока равно бесконечности.

Источники напряжения (тока) называются зависимыми (управляемыми), если величина напряжения (тока) источника зависит от напряжения или тока другого участка цепи. Зависимыми источниками моделируются электронные лампы, транзисторы, усилители, работающие в линейном режиме.

2. Эквивалентные преобразования источников.

Эквивалентное преобразование источника э.д.с. в источник тока и обратное преобразование должно обеспечивать неизменность тока и напряжения на зажимах источника

 ,  ,  ,  .

Сравнивая соотношения для напряжений  и токов  на зажимах идеальных источников э.д.с. и тока, имеем:

Преобразуем несколько параллельно соединенных ветвей с источниками э.д.с. в одну ветвь с эквивалентным источником.

Используя эквивалентную замену источников, переходим к схеме

и далее получим эквивалентный источник с параметрами  ,

Применяя соотношения эквивалентного преобразования независимых источников, можно осуществить аналогичные преобразования зависимых источников. Формулы для преобразования изображенных на рисунке зависимых источников приведены в таблице 4.1

Таблица 4.1

Рассмотрим методику использования таблицы. Для примера выполним преобразование ИТУТ (4 строка таблицы) в ИНУН (1 столбец таблицы).

Преобразуем сначала зависимый источник тока в зависимый источник напряжения по тому же правилу, что и для независимых источников. Замечая, что  , получаем ИНУТ (2 столбец таблицы). Выразим управляющую переменную - ток  через напряжение той же ветви, используя уравнение  . Окончательно имеем  , то есть получен ИНУН (1 столбец таблицы).

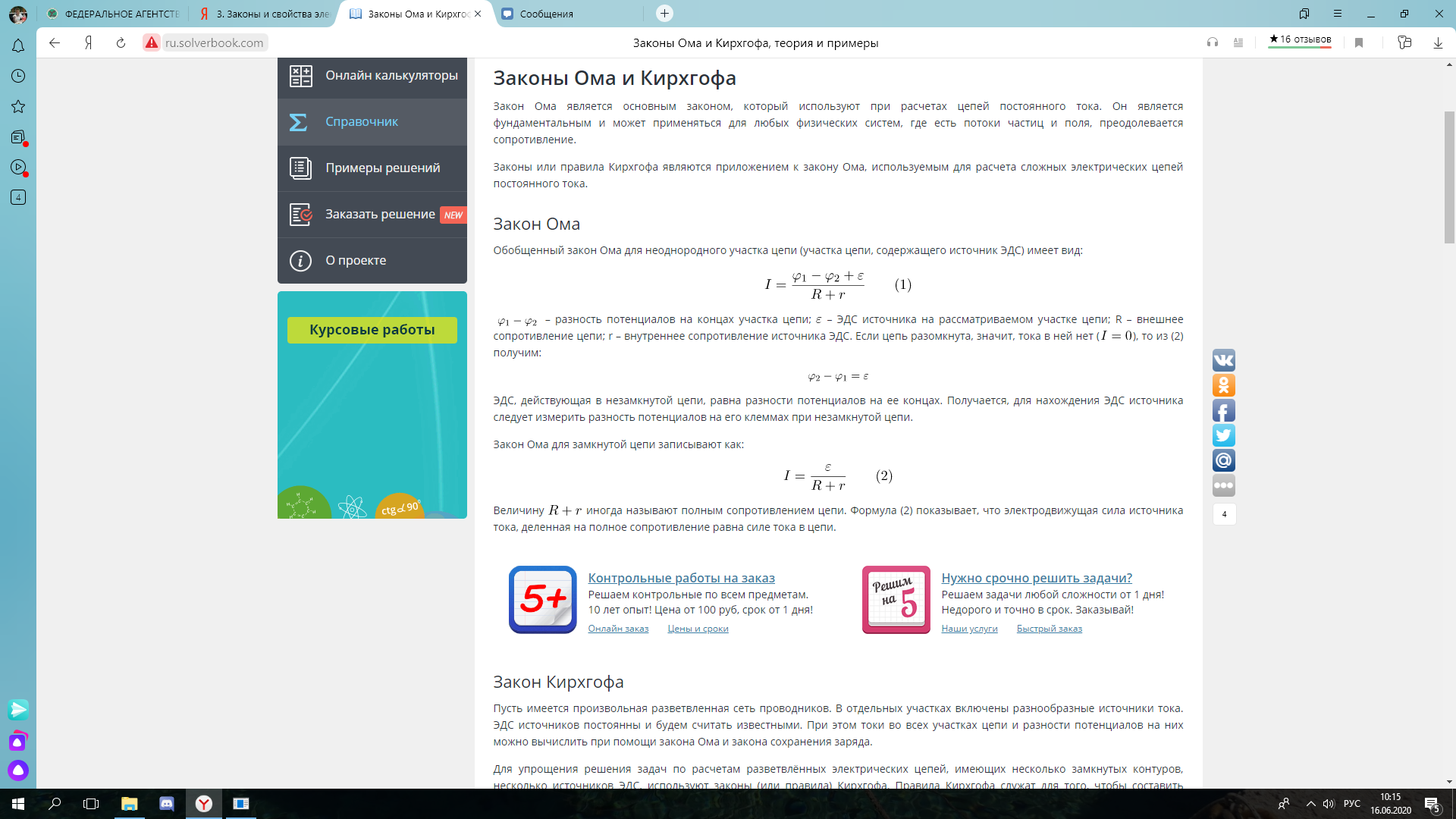

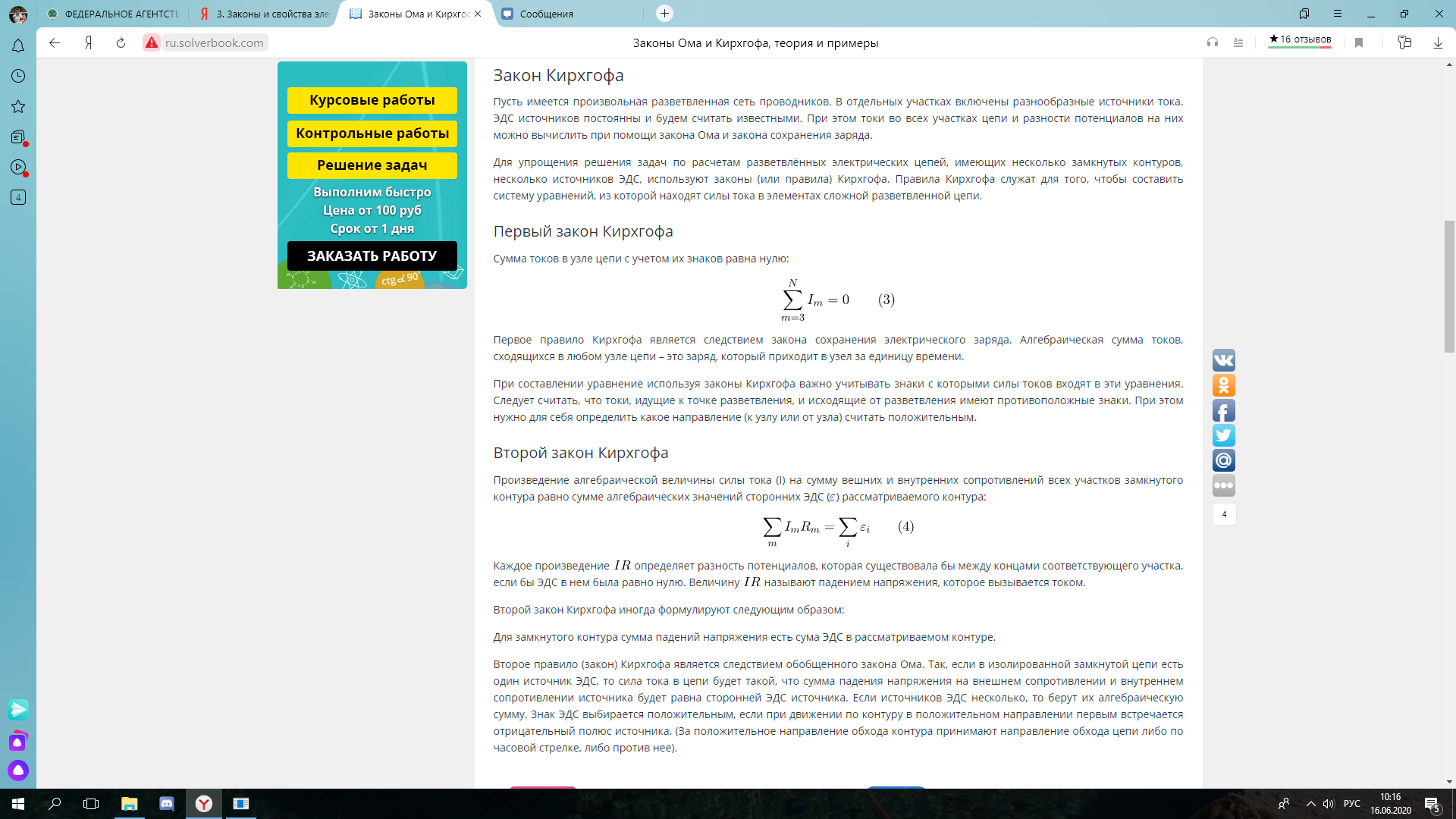

3. Законы и свойства электрических цепей (законы Ома и Кирхгофа).

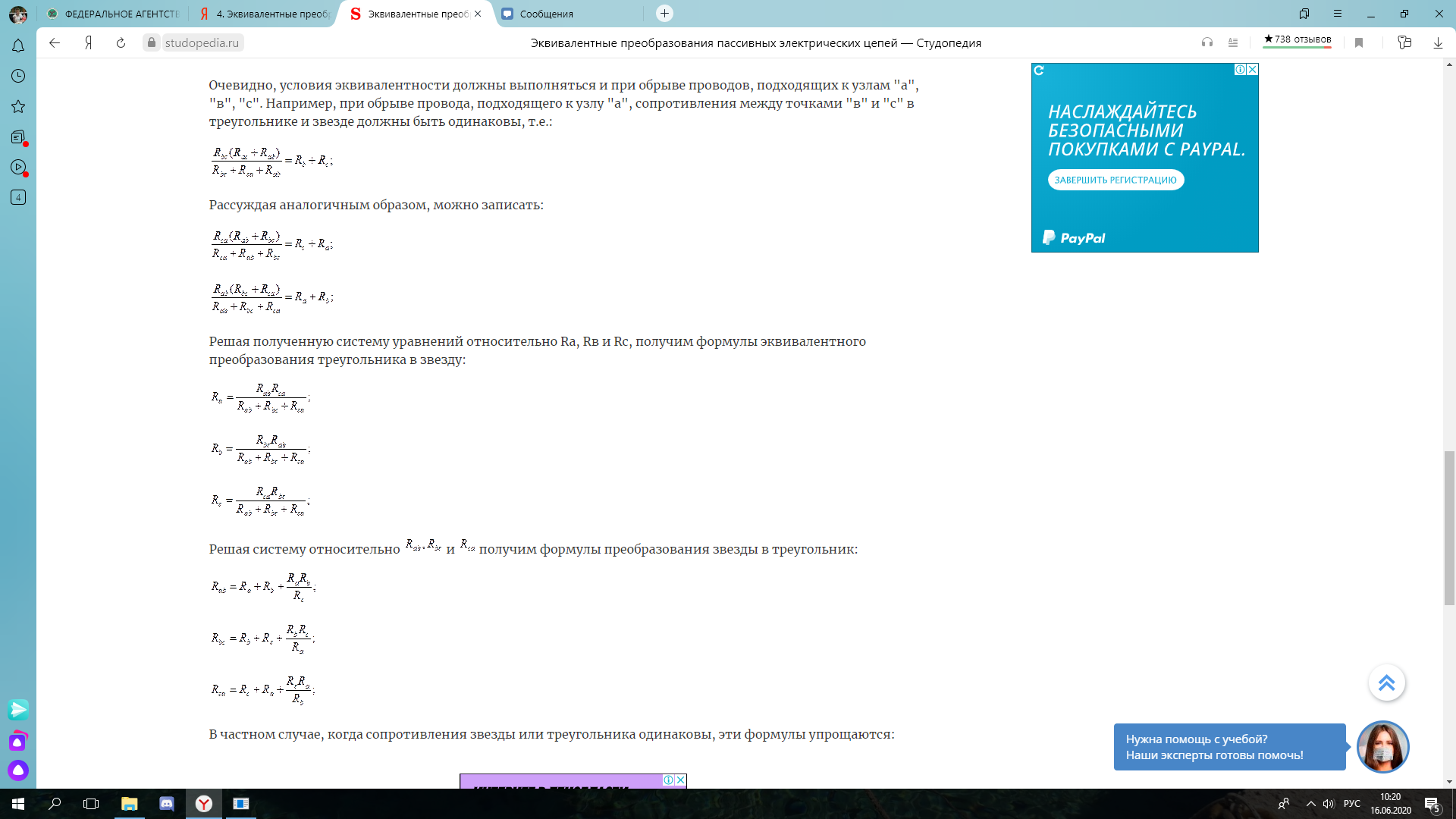

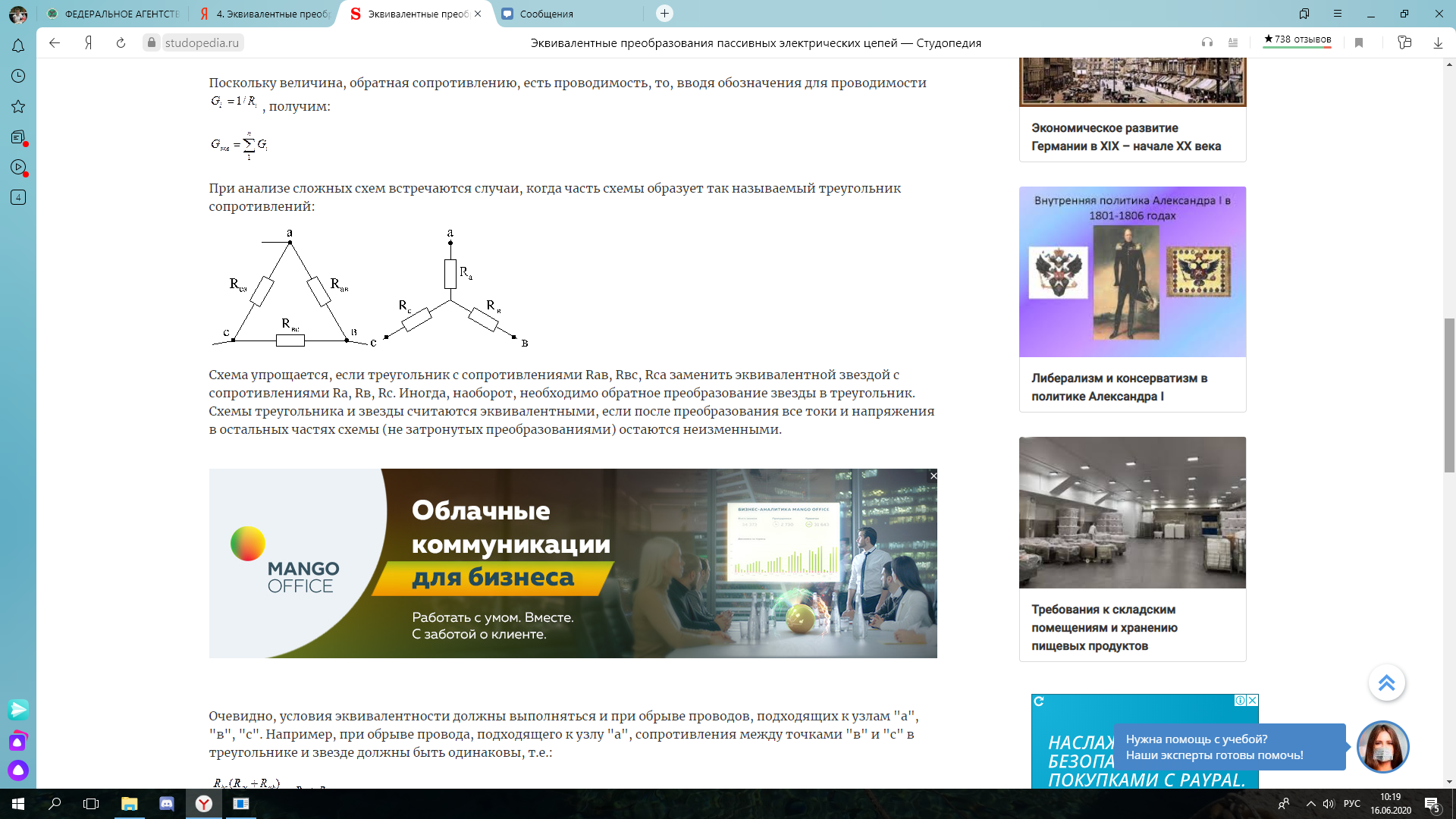

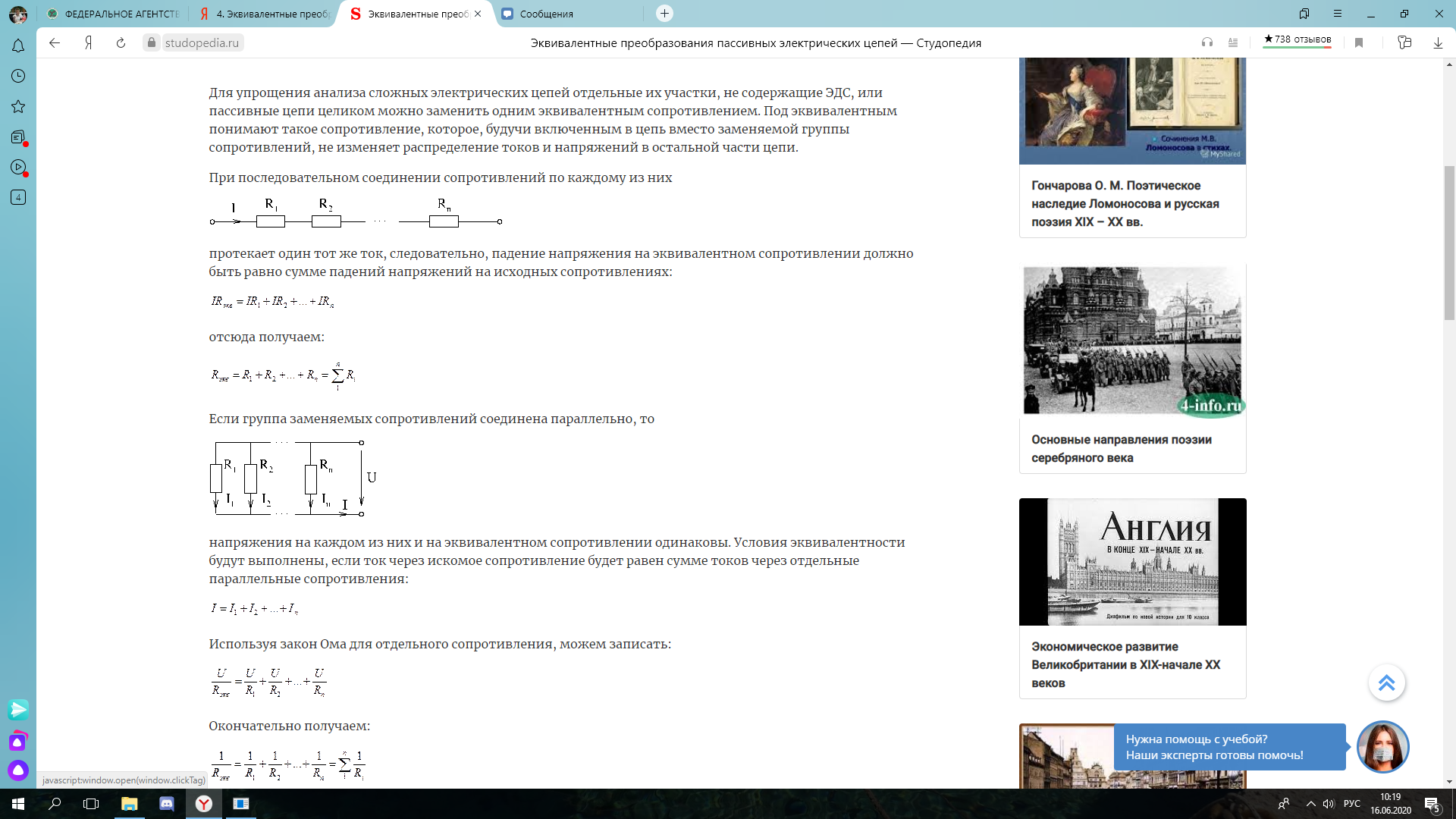

4. Эквивалентные преобразования пассивных электрических цепей.

5. Расчет сложных цепей постоянного тока методом узловых напряжений (потенциалов).

Ток в любой ветви схемы можно найти по обобщенному закону Ома. Для того чтобы можно было применить закон Ома, необходимо знать значение потенциалов узлов схемы. Метод расчета электрических цепей, в котором за неизвестные принимают потенциалы узлов схемы, называют методом узловых потенциалов. Число неизвестных в методе узловых потенциалов равно числу уравнений, которые необходимо составить для схемы по I закону Кирхгофа. Метод узловых потенциалов, как и метод контурных токов, – один из основных расчетных методов. В том случае, когда п – 1 < p (n – количество узлов, p – количество независимых контуров), данный метод более экономичен, чем метод контурных токов.

Проиллюстрируем на простом примере получение методики расчета электрической цепи методом узловых потенциалов:

1. Записываем (n – 1) уравнение по I закону Кирхгофа (при выбранном опорном узле 4, потенциал которого условно принимаем равным нулю):

узел 1: – I₁ + I₄ – I₆ = 0,

узел 2: I₁ – I₂+ J₃ = 0,

узел 3: I₂ – I₄ – I₅ = 0.

2. Для каждого из m токов записываем выражение по обобщенному закону Ома через потенциалы узлов с учетом, что потенциал j₄ = 0:

3. Полученные в п. 2 выражения подставляем в уравнения, составленные по I закону Кирхгофа

Приведем подобные слагаемые при различных потенциалах и получим каноническую систему уравнений:

 (2.10)

Введем обозначения:

собственные проводимости

общие проводимости

узловые токи

В окончательном виде система уравнений для контурных токов приобретает следующий вид:

 (2.11)

в матричной форме

 (2.12)

Собственная проводимость узла (G_ii) представляет собой арифметическую сумму проводимостей всех ветвей, соединенных в i-м узле.

Общая проводимость i-го и j-го узлов (G_ij = G_ji) представляет собой взятую со знаком «–» сумму проводимостей ветвей, присоединенных одновременно к i-му и j-му узлам.

Проводимости ветвей с источниками тока полагаются равными нулю и в собственные и общие проводимости не входят!

Узловой ток (J_ii) состоит из двух алгебраических сумм: первая содержит токи источников тока, содержащиеся в ветвях, соединенных в i-м узле; вторая представляет собой произведение ЭДС источников напряжения на проводимости соответствующих ветвей, соединенных в i-м узле. Со знаком «+» в эту сумму входят E и J источников, действие которых направлено к узлу, со знаком «–» – остальные.

Решение системы уравнений по методу узловых потенциалов в общем случае выполняется методом Крамера при помощи определителей:

 (2.13)

Тогда неизвестные потенциалы могут вычислены следующим образом:

 (2.14)

Нетрудно показать, что аналогичную систему уравнений можно построить для случая n узлов в цепи. Тогда необходимо составить для (n-1) узлов соответствующие уравнения, полагая потенциал n-го узла равным нулю.

Таким образом, алгоритм расчета цепи постоянного тока методом узловых потенциалов следующий:

1. Обозначить все токи ветвей и их положительное направление.

2. Произвольно выбрать опорный узел (j_n) и пронумеровать все остальные (n-1)-e узлы.

3. Определить собственные и общие проводимости узлов, а также узловые токи, т.е. рассчитать коэффициенты в системе уравнений.
