На рис. 3.6 приведен пример использования команд модели рис. 3.2 для организации цикличности сигналов, а на рис. 3.7 результаты моделирования.

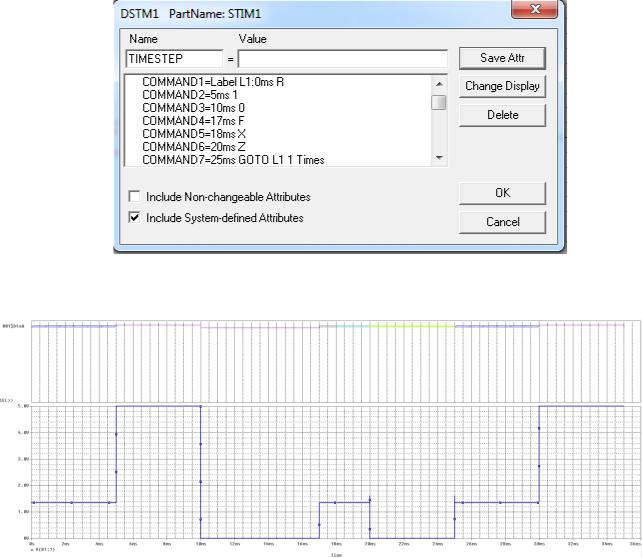

Рисунок 3.6. – Пример настройки атрибутов источника входных сигналов

Рисунок 3.7. – Результаты моделирования цикличного сигнала

3.2.2. Описание источника цифрового сигнала DigStim. DigStim ис-

точник цифрового сигнала, задаваемый с помощью специального графического редактора стимулов StmEd (от слов Stimulus Editor), который хранится в биб-

лиотеке sourcstm.slb (см. рис. 2.5) и имеет внешний вид . Снизу у генератора DigStim имеется атрибут STIMULUS=, которому нужно задать ка- кое-нибудь значение. Можно присвоить такое же имя, как название самого источника. Выделив левой клавишей мыши атрибут STIMULUS= и дважды щелкнув левой кнопкой, можно открыть окно Set Attribute Value (рис. 3.8). После ввода имени необходимо подтвердить его, щелкнув по кнопке ОК.

- 41 -

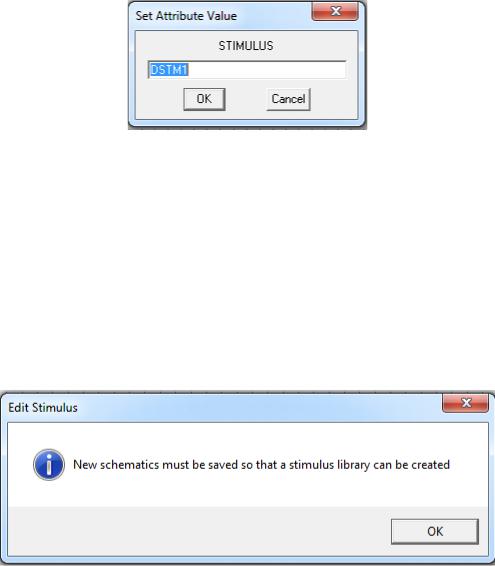

Рисунок 3.8. – Присвоение имени генератора DigStim

Для вызова графического редактора входных сигналов Stimulus Editor можно использовать один из способов:

1) Дважды щелкните левой клавишей мыши по источнику DigStim, вызвав тем самым редактор стимулов Stimulus Editor. На нижней линейки панели

появится ярлык . Если вы не сохранили создаваемый проект, тогда откроется окно рис. 3.9. Нажмите кнопку ОК и сохраните проект с указанием пути и имени, подтвердив кнопкой «Сохранить».

Рисунок 3.9. – Присвоение имени генератора DigStim

Щелкнув по пиктограмме откройте окно графического редактора входных сигналов Stimulus Editor, также на экране появляется диалоговая панель New Stimulus (рис. 3.10), в верхнем поле которой отображается имя рисуемого сигнала. В программе Stimulus Editor предусмотрены следующие цифровые сигналы: сигнал синхронизации (Clock); временная диаграмма логических состояний (Signal), задаваемых пользователем с помощью мыши; многоразрядные сигналы, т.е. шины (Bus).

Определите тип сигнала Signal, в нижнем поле можно задать начальное значение данного сигнала: 0, 1, X (Unknown) или Z (High Impedance).

- 42 -

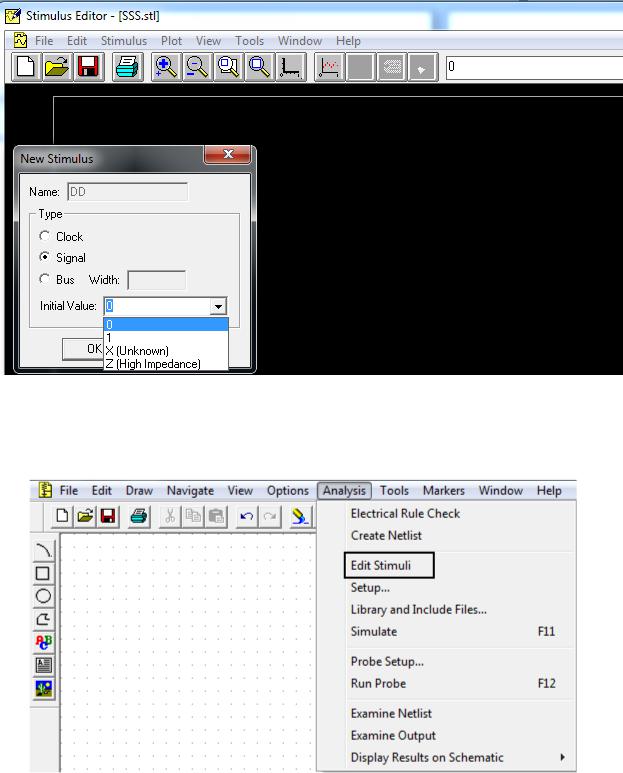

Рисунок 3.10. – Окно графического редактора входных сигналов Stimulus Editor

2) Введите команду Analysis > Edit Stimuli как показано на рис. 3.11.

Рисунок 3.11. – Вызов редактора стимулов Stimulus Editor

На нижней линейки панели появится ярлык , щелкнув по нему откройте окно графического редактора входных сигналов Stimulus Editor и по команде Stimulus >New.... (рис. 3.12, а) откройте диалоговую панель New Stimulus

- 43 -

(рис. 3.12, б), в верхнем поле которой надо задать имя рисуемого сигнала и определить его тип аналогично п.1.

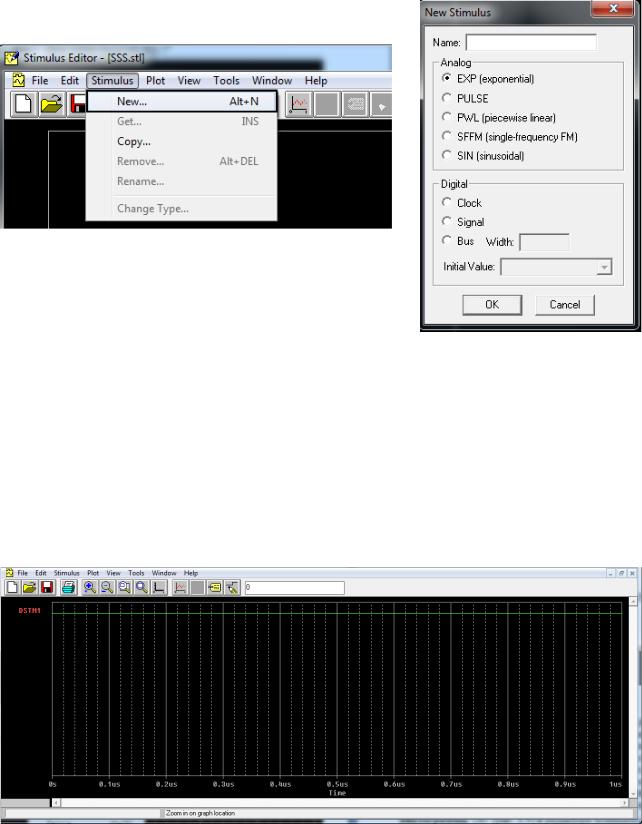

Рисунок 3.12. – Ввод команды Stimulus >New… (а) и открытие окна New Stimulus (б)

После установки параметров сигнала внизу диалоговой панели New Stimulus необходимо подтвердить ввод, нажав по пиктограмме ОК, в окне графического редактора Stimulus Editor появится вводимый сигнал, а точнее его «заготовка» прямая линия, проходящую через весь экран монитора (рис 3.13).

Рисунок 3.13. – Входной сигнал в окне редактора Stimulus Editor

- 44 -

Для цифрового сигнала (Digital) в виде временной диаграммы логических состояний (Signal) можно задавать точки, в которых происходят переключения (события) посредством карандаша. Для этого вводится команда Edit > Add (рис.

3.14) или при помощи пиктограммы , а также горячей клавишей Alt+A. При этом курсор мыши приобретет форму карандаша.

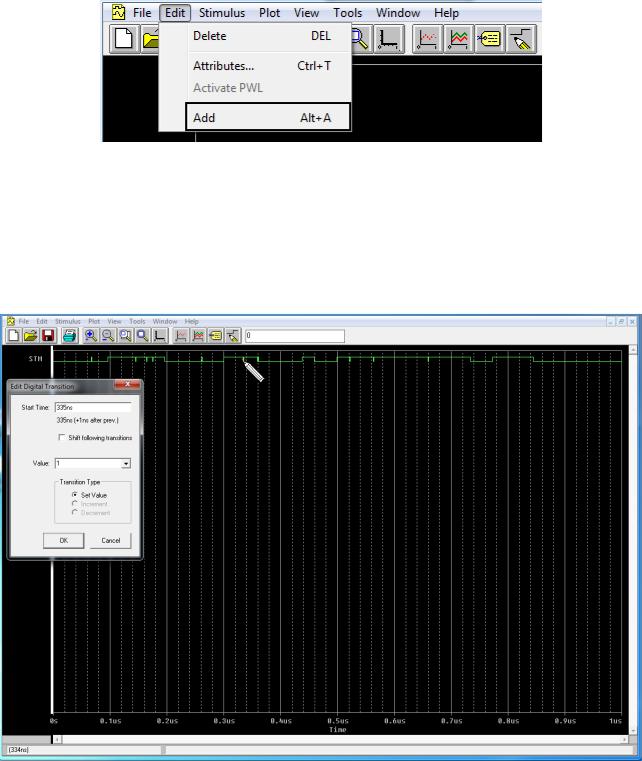

Рисунок 3.14. – Ввод команды установки точек, в которых происходят переключения (события) посредством карандаша

Для того, чтобы задавать точки, в которых происходят переключения (события), достаточно щелкнуть левой кнопкой мыши в зоне расположения рисуемого сигнала при появлении изображения карандаша (рис. 3.15). Текущая

Рисунок 3.15. – Просмотр текущей координаты курсора по оси времени
