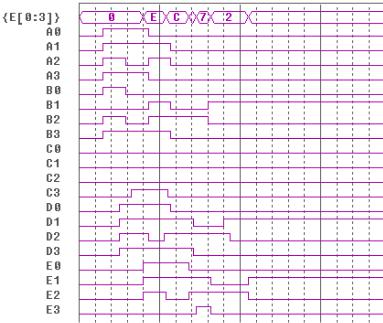

Рисунок 5.6. – Результаты моделирования цифрового устройства

5.4. Результаты работы

Отчет должен содержать принципиальную схему цифрового устройства, выполняющего заданную функцию F, данные элементов принципиальной схемы в виде списка параметров из базы данных; временные зависимости, полученные в процессе моделирования.

5.5. Контрольные вопросы

1.Какие основные логические операции включают в себя функция для синтеза комбинационного цифрового устройства?

2.Какие условные обозначения логических элементов применяются в программе OrCAD?

3.Какие элементы и в какой библиотеке могут выполнять функцию логическое ИЛИ?

4.Какие элементы и в какой библиотеке могут выполнять функцию логическое И?

5.На каком элементе и в какой библиотеке можно создать сумматор по модулю 2?

6.Список литературы

1.Болотовский, Ю.И. OrCAD Моделирование [Текст] / Ю.И. Болотовский. – "Поваренная" книга. – М.: СОЛОН-Пресс, 2009. – 254с.

2.Афанасьев, А. О. OrCAD 7.0.9.0. Проектирование электронной аппаратуры и печатных плат [Текст] / А. О. Афанасьев, С. A. Кузнецова. – Наука и Тех-

ника, 2001. – 448с.

3.Афанасьев, А.О. OrCad 10. Проектирование печатных плат [Текст] / А.О. Афанасьев, С.А
