необходимо активизировать менеджер компонентов на панели рисования нажа-

тием пиктограммы (см. рис. 2.1). После появления диалогового окна Part Browser Basic при нажатии на кнопку Libraries… в открытом окне Library Browser активизируйте библиотеку port.slb (рис. 4.3). В левой части окна из списка элементов поочередно выберите входные IF_IN, затем выходные IF_OUT выводы двойным щелчком или нажатием на кнопку OK. Согласно задания, нарисуйте схему замещения блока (рис. 4.8). Из библиотеке port.slb (рис. 4.3) выберите элемент EGND (земля), разместите пассивный элемент схемы резистор (R) из библиотеки analog.slb. Для размещения активных элементов схемы войдите в окно Library Browser , активизируйте библиотеки в соответствии с элементами: диоды (ediode.slb), биполярные транзисторы (bipolar.slb) и выберите нужные вам типы элементов. Соедините элементы схемы по команде Draw

> Wire (или выбором пиктограммы ). Присвойте поочередно имена портам интерфейса как показано на схеме рис. 4.8 в окне Set Attribute Value (см. рис.

3.21), щелкнув левой мышью по каждому элементу .

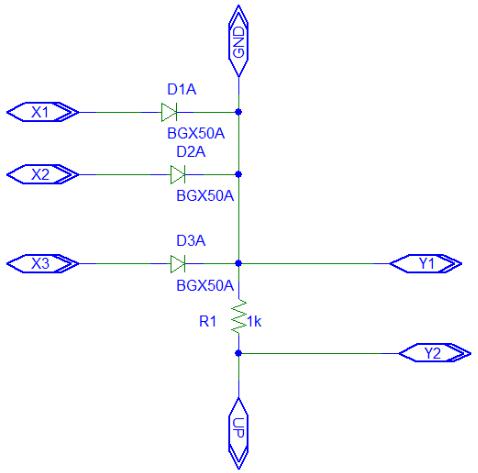

Рисунок 4.8. – Пример диодной схемы логики

После завершения создания дополнительного проекта сохраните файл по команде File > Save. Для выхода в основной проект закройте окно формирова-

- 66 -

ния схемы иерархического блока, нажав на кнопку в правом верхнем углу экрана нижней панели.

Подключите внешние элементы к иерархическому блоку как показано на рис. 4.9. Для питания микросхемы подсоедините источник постоянного напряжения VDC из библиотеки source.slb и землю EGND из библиотеки port.slb.

Для проверки функционирования схемы в качестве “1” можно использовать источник постоянного напряжения VDC с меньшим уровнем напряжения и в качестве “0” землю. Из библиотеке port.slb выберите выходные IF_OUT выводы. При размещении их на чертеже подведите конец линии к стороне блока до появления креста. Приведите в соответствие имена всех портов, поочередно нажав на условное обозначение выводов Pi (рис. 4.4).

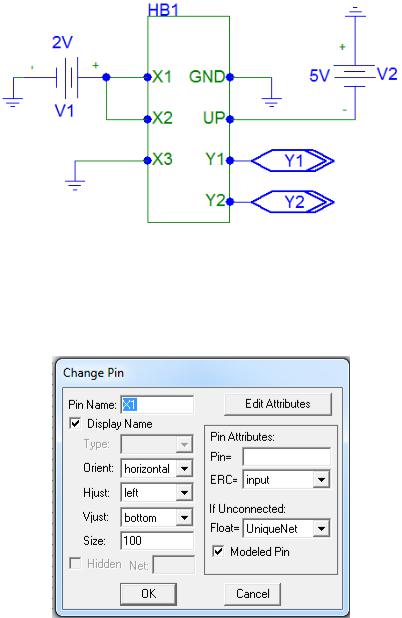

Рисунок 4.9. – Подключение внешних элементов к иерархическому блоку

В открывшемся окне Change Pin (рис. 4.10) в строке Pin Name введите имена.

Рисунок 4.10. – Окно изменения имени вывода Change Pin

- 67 -

Проверьте наличие в схеме ошибок по команде Analysis > Electrical Rule Check (рис. 2.10). В случае наличия ошибок, устраните их. Задайте параметры

моделирования нажатием на пиктограмму (Analysis->Setup) и в открывшемся окне (рис. 2.13) отметьте директиву моделирования Transient. Нажатием кнопки откройте диалоговые меню задания параметров директивы “Расчет переходных процессов” (рис. 2.14), выберите Print Step = 0ns и Final Time = 100ns и нажмите кнопку Close.

Для графического отображения результатов моделирования в главном меню Analysis выберите команду Probe Setup, откроется окно Probe Setup Options (рис. 2.15) с тремя вкладками: Probe Startup (рис. 2.15, а), Data Collection

(рис. 2.15, б) и Checkpoint (рис. 2.15, в). На вкладке Probe Startup выберите опцию Automatically run Probe after simulation (Автоматически запускать программу вывода результата в виде диаграммы Probe после завершения моделирования) и опцию None (Не выполнять специальные предварительные установки после запуска моделирования, рис. 2.15, а), на вкладке Data Collection (рис. 2.15, б) из выпадающего окна для всех параметров выберите опцию All. Опции на вкладке Checkpoint (рис. 2.15, в) оставьте без изменения. Нажми-

те OK.

Запустите процесс моделирования при помощи пиктограммы Simulate на панели моделирования (рис. 2.1), либо по команде Analysis > Simulate (F11) и дождитесь его окончания до момента открытия окна Probe (рис. 2.16) и появ-

ления ярлыка .

Для вывода диаграмм выберите в главном меню Trace команду Add Trace

(рис. 2.17) или щелкните по кнопке и слева в открывшемся окне Add Trace (рис. 2.18) последовательно выберите из списка диаграмм (щелчком мыши): V(HB1:X1); V(HB1:X2); V(HB1:X3); V(HB1:Y1); V(HB1:Y2).

Проверьте правильность сигналов на выходе по таблице истинности.

4.4. Результаты работы

Отчет должен содержать принципиальную схему логического блока и временные зависимости, полученные в процессе моделирования.

4.5.Контрольные вопросы

1.Нарисуйте логическую схему И на диодах.

2.Нарисуйте логическую схему ИЛИ на диодах.

3.Нарисуйте логическую схему НЕ на биполярном транзисторе.

4.Что понимается под иерархическим блоком?

5.Какие активные элементы используются для создания логических схем?

6.Какие команды используются для создания иерархического блока?

-68 -

5. Лабораторная работа № 4 Синтез комбинационных цифровых устройств

спомощью программы OrCAD Schematics

5.1.Цель работы. Получение практических навыков составления комбинационных цифровых устройств с использованием шин в качестве средств связи между логическими элементами.

5.2.Основные понятия и определения

Комбинационные цифровые устройства включают следующие основные логические операции:

логическое умножение (конъюнкция или операция И). Записывается как F= a /\ b или F = a·b, или F = ab, читается как a и b. Операция обозначает, что сложное высказывание истинно лишь тогда, когда истинны все простые высказывания.

логическое сложение (дизъюнкция или операция ИЛИ). Записывается как F = a \/ b или F = a+b, читается как F = a или b. Обозначает, что сложное высказывание истинно, если истинно хотя бы одно из простых высказываний, и тем более, если истинны оба.

логическое отрицание (инверсия или операция НЕ). Записывается F a , читается – F = “не” a. Операция обозначает, что сложное высказывание

истинно, если простое ложно и наоборот.

Словесное описание приведенных логических операций может быть представлено в виде таблицы (табл. 5.1).

Таблица 5.1. – Табличное описание логических операций

Выполнение сложной логической операции может быть сведено к трем вышеперечисленным операциям и имея технические устройства, реализующие операции И, ИЛИ, НЕ, можно построить комбинационное цифровое устройство. Логические элементы И, ИЛИ, НЕ (рис. 5.1) образуют основной базис.

- 69 -

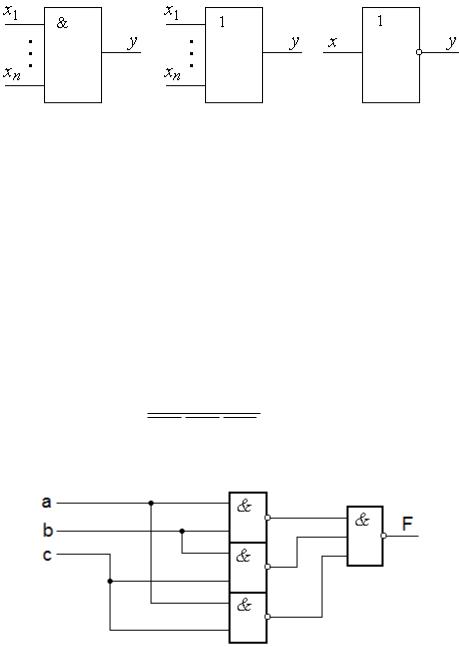

Рисунок 5.1. – Условное обозначение логических элементов на электрических схемах: И (а), ИЛИ (б), НЕ (в)

Синтез комбинационного цифрового устройства предусматривает построение структурной схемы устройства, т. е. определение состава необходимых логических элементов и соединений между ними, при которых обеспечивается преобразование входных цифровых сигналов в выходные в соответствии с заданными условиями работы устройства. В процессе синтеза обычно подразумевается необходимость минимизации затрат на реализацию устройства. Реализация устройства на интегральных схемах предусматривает широкое использование элементов И – НЕ, ИЛИ – НЕ, И – ИЛИ – НЕ с учётом заданной элементной базы.

Например, функция F=(ab) (bc) (ac) включает только операции И-НЕ, и ее реализация в базисе И-НЕ имеет вид представленный на рис. 5.2.

Рисунок 5.2. –Реализация функции F в базисе И-НЕ

Дискретные устройства, выполняющие операцию сложения над числами, представленными в двоичной системе счисления, называются двоичными сумматорами. Сумматор, который выполняет операцию сложения в одном разряде, называют одноразрядным. Одно из простейших логических устройств, выполняющих сложение одноразрядных чисел без переноса в старший разряд, называется сумматором по модулю 2 (M2) или логическим элементом «исключающее ИЛИ» (логическая неравнозначность). На его выходе 1 появляется, когда в наборе входных сигналов содержится нечетное число 1. Графическое обозначение двухвходового сумматора по модулю 2 показано на рис. 5.3.

- 70 -
