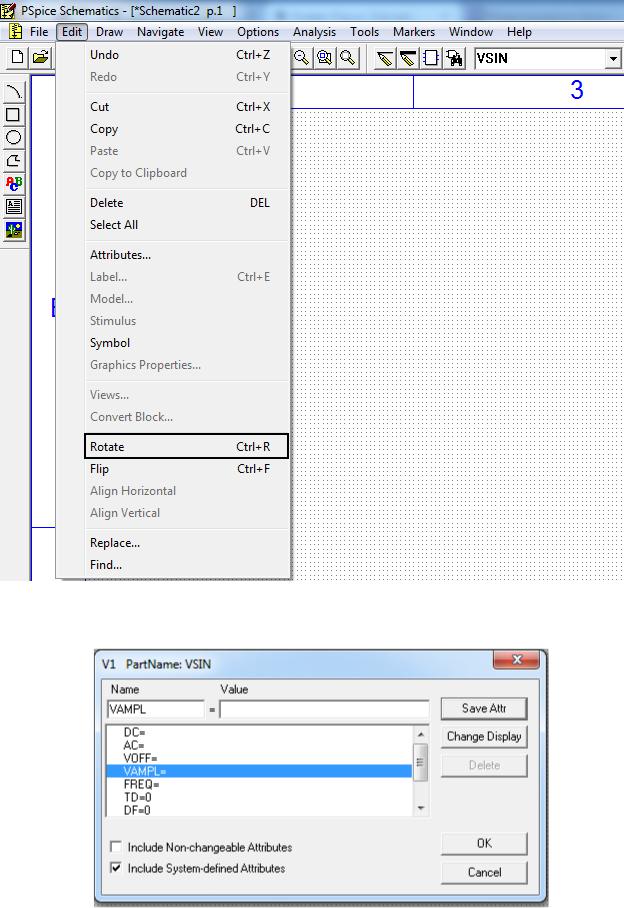

Рисунок 2.6. – Команды вращения элемента схемы

Рисунок 2.7. –Диалоговое окно редактирования атрибутов элемента VSIN

- 21 -

Введите атрибуты элемента VSIN в соответствие с вариантом задания: VAMPL и FRIQ (см. табл. 2.3), также VOFF=200m, TD=0, DF=0, PHASE=0.

Аналогично источника синусоидального напряжения (VSIN) разместите источник импульсного сигнала VPULSE.

VPULSE (рис. 2.8) содержит в качестве редактируемых атрибутов напряжение постоянного тока DC=xxV, напряжение переменного тока AC=xxV, напряжение V1=xxVв начале импульса, напряжение V2=xxV по окончании импульса, TD – задержку переднего фронта (сек.), TR – длительность переднего фронта (сек), TF – длительность заднего фронта (с), PW – длительность плоской вершины (с) и PER – период повторения.

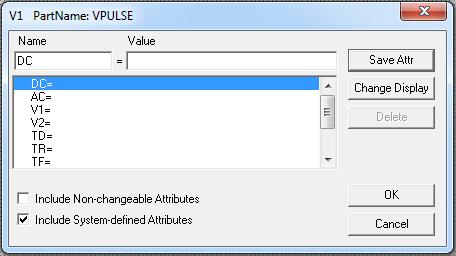

Рисунок 2.8. –Диалоговое окно редактирования атрибутов источника импульсного сигнала VPULSE

Введите следующие атрибуты элемента VPULSE V1=0, V2=12, TD=0, TR= 1n, TF=1n, PW=75u, PER=150u, DF=0.

Помните, что всем атрибутам источников должно быть присвоено какое-либо значение, иначе при начале моделирования будет выдано сообщение об ошибках.

Войдите в окно Library Browser по пиктограмме и далее, щелкнув по кнопке Libraries… (Библиотеки…). Активизируйте библиотеку port.slb, выберите элемент EGND (земля). Ориентировочно, в соответствие с рис. 2.4, разместите этот элемент во всех точках схемы. Из библиотеки analog.slb разместите пассивные элементы схемы индуктивноть (L), конденсаторы (С) и резисторы (R). Значения сопротивления нагрузки R2 выбирать из табл. 2.3. Редактировать значения номиналов элементов можно двойным щелчком на установленном по умолчанию значении элемента (кило - k, мега - MEG, мили - m, микро - u, нано - n, пика – p). Единицы измерения (Омы, Генри и т.д.) ставить не обязательно, компьютер понимает их и так (см. рис. 2.9). Для размещения активных элементов схемы войдите в окно Library Browser , активизируйте библиотеки в соответствии с элементами: диоды (diode.slb), мощные полевые транзисторы (pwr-

- 22 -

mos. .slb) и выберите нужные вам типы элементов согласно модели ККМ (рис.

2.4).

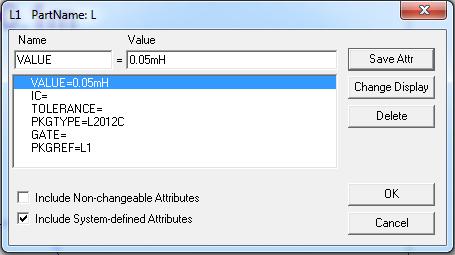

Рисунок 2.9. –Диалоговое окно ввода значений параметров индуктивности

Все соединения элементов схемы выполняются посредством по команде Draw > Wire (или выбором пиктограммы ). После щелчка по пиктограмме

курсор приобретает форму карандаша. Начало цепи, точка излома, точка соединения с другой цепью или выводом компонента фиксируется щелчком левой кнопки мыши. Щелчок правой кнопки прекращает рисование цепи. При этом последний сегмент цепи окрашен в красный цвет, то есть данная цепь выбрана для редактирования. Электрические соединения проводников обозначаются жирной точкой. Если провести два проводника, не останавливаясь в точке их пересечения, то электрическое соединение не образуется. Точка соединения проставляется только для Т-образных пересечений. Поэтому для обеспечения электрического контакта пересекающихся проводников рисование второго проводника нужно закончить в точке пересечения с первым (нажатием левой кнопки). В результате возникнет точка электрического соединения, после чего можно продолжить рисование второго проводника от этой точки.

После завершения создание принципиальной схемы сохраните файл по команде File > Save As. Укажите имя файла и место его размещения и нажмите “Сохранить”.

2.3.3. Моделирование ККМ. Перед моделированием схемы необходимо проверить наличие в схеме неподсоединенных выводов компонентов, совпадающих позиционных обозначений и др. Выполните команду Analysis > Electrical Rule Check (рис. 2.10). Перечень ошибок просматривается по команде File >

View Messages (рис. 2.11) или посредством нажатия на пиктограмму в нижней части экрана редактора PSpice Schematics. При этом

- 23 -

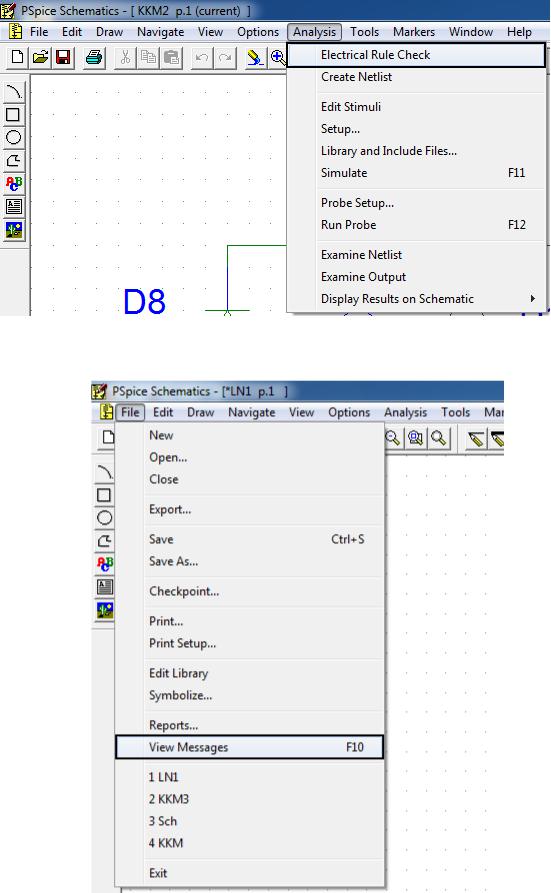

Рисунок 2.10. – Проверка правильности соединений в схеме

Рисунок 2.11. – Выход на просмотр сообщений об ошибках в схеме

- 24 -

появляется окно рис. 2.12. Сообщения подразделяются на следующие классы: FATAL – фатальные (моделирование прекращается); SERIOUS – серьезные; WARNING – предупреждения; INFO – информационные. Перечень сообщений об ошибках приведены в табл. 2.4, 2.5.

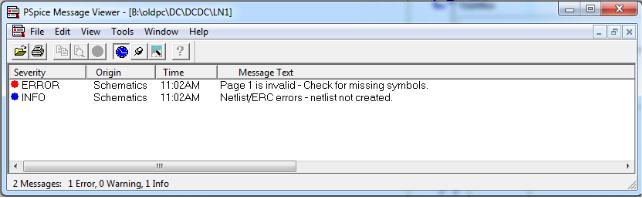

Рисунок 2.12. – Окно сообщений

Таблица 2.4. – Перечень сообщений об ошибках при нарушение временных соотношений (Timing Violations)
