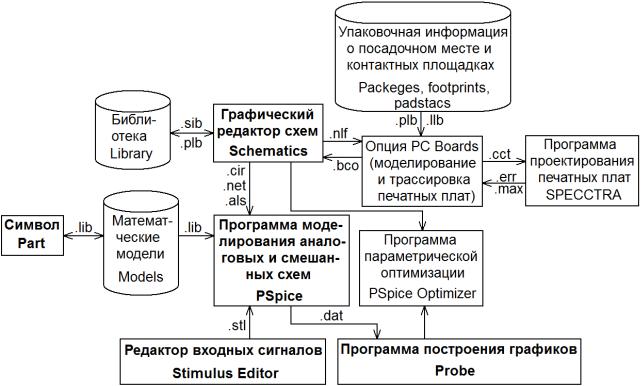

Рисунок 1.3. Взаимодействие файлов при создании проекта в OrCAD

расширения имени .dat и передаются в Probe. Программа Probe не только отображает графики полученных результатов, но и может выполнять их обработку, включая сложные арифметические и алгебраические вычисления, взятие интегралов, преобразование Фурье, измерение параметров сигналов, частотных характеристик и т.п. При моделировании аналого-цифровых устройств графики переходных процессов в цифровой и аналоговой части схемы выводятся на одном экране с одинаковым масштабом по времени. На графики можно наносить произвольные надписи и графические символы. Программа параметрической оптимизации PSpice Optimizer решает четыре типа задач оптимизации, как описано в таблице 1.1. Все четыре случая позволяют простые связанные ограничения, то есть нижние и верхние границы на всех параметрах. PSpice Optimizer тоже обращается с нелинейной функцией как с ограничением. Параметр компонента определяет свойство проекта, для которого PSpice Optimizer пытается определить лучшие значения внутри указанных пределов. Параметр может представлять значения компонента (сопротивление для резистора R другие значения свойств компонента (положение ползунка в потенциометре); участвовать в выражениях, использующих определенные значения компонента или другие значения свойств компонента и быть параметром модели, таким как, например, параметр IS (ток насыщения при температуре 27 °C) для диода.

Программа PC Boards позволяет создавать схемы среднего уровня интеграции. Она функционально подразделяется на редактор печатных плат

- 11 -

Таблица 1.1 Проблемы оптимизации

Layout Editor и редактор типовых корпусов компонентов Footprint Editor. В режиме Layout Editor выполняются все основные операции по разработке печатной платы, включая вызов редактора Footprint Editor. Этот редактор создает графические изображения типовых корпусов компонентов и информацию об упаковке (координаты расположения выводов и тип компонента, со штыревыми или планарными выводами). Информация об упаковке каждого конкретного компонента содержится в библиотеке Package Library. Информация о схеме (в формате Schematics или PADS) передаётся в Layout Editor, который извлекает необходимые данные из библиотек Package Library, Footprint Library и Padstack Library и переносит их на экран. После этого вычерчивается контур печатной платы произвольной формы (в этом отличие от P-CAD, в котором контур печатной платы вычерчивался линейноломаными линиями без применения дуг) и выполняются операции размещения компонентов и трассировки печатных проводников. В PC Boards применяется метрическая и английская система единиц, разрешающая способность составляет 0,01 мил в английской системе (1 мил=0,001 дюйма) и 0,0254… мм (принято округлять до 0,025) в метрической. Изменять систему единиц можно на любой фазе проектирования печатной платы (в отличие от P-CAD, в которой систему единиц нужно выбирать до начала создания платы и в дальнейшем изменять нельзя). Файлы PC Boards представленные на рис. 1.3 имеют следующее назначение: .nlf список соединений принципиальной схемы; bco обратная корректировка схемы по изменениям платы; cct правила автоматической трассировки.

SPECCTRA программа автоматического и интерактивного размещения компонентов и трассировки проводников, основанную на безсеточной технологии, где все объекты моделируются в виде совокупности геометрических фигур (прямоугольник, круг, дуга, трасса, полигон), которым приписаны определенные электрические и физические характеристики и правила проектирования. SPECCTRA имеет два основных режима: Routing трассировка проводников и Edit Place размещение компонентов. В заключение указывается имя файла создаваемой печатной платы с расширением .max. Список ошибок,

- 12 -

возникших при загрузке списка соединений, выводится в текстовый файл с расширением .еrr. Графическая проекция физического корпуса компонента (его посадочное место) на печатную плату называется «отпечатком» – Footprint. Библиотеки посадочных мест компонентов хранятся в отдельных файлах с расширением .llb. Необходимо также указать, к каким выводам корпуса компонента подключены входы и выходы каждого символа, куда подаётся питание и какие контакты являются взаимозаменяемыми (логически эквивалентными). Эти описания называются упаковочной информацией (Package) и в отдельных библиотеках с расширением .plb. Библиотека Padstacks пронумерованный список описаний контактных площадок. Каждое описание содержит определение контакта или переходного отверстия, включая слой, стиль, диаметр сверления, размер, смещение и ширину маски пайки.

2. Основные этапы моделирования в OrCAD

Схемотехнический редактор PSpice Schematics позволяет создавать чертежи принципиальных схем в среде Windows и передавать данные в программы моделирования PSpice и параметрической оптимизации PSpice Optimizer. После

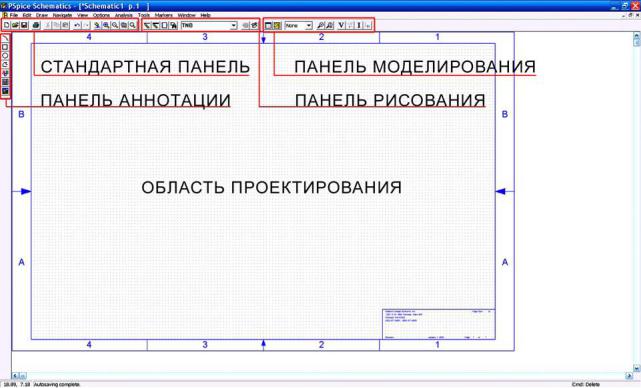

загрузки графического редактора (нажатие на ярлык ) выводится основной экран (Рис. 2.1). Окно программы включает в себя,

Рисунок 2.1 Экран редактора PSpice Schematics

- 13 -

панель меню, область проектирования, четыре панели инструментов (панель рисования, панель аннотации, панель моделирования и стандартную панель) и строку состояния. Стандартная панель инструментов позволяет создание, открытие, сохранение и печать проектов, масштабирование вида проекта (табл. 2.1). Панель рисования содержит инструменты для рисования соединительных проводов (Draw Wire), шин (Draw Bus), добавления в проект новых элементов (Get New Part), а также список недавно использованных элементов проекта (Get Recent Part). Панель аннотации содержит инструменты для создания вспомогательных графических и текстовых элементов проекта.

Таблица 2.1. Состав пиктограмм панели редактор Schematics

Панель моделирования (табл. 2.2) содержит инструменты для установки режима и точности моделирования (Setup Analysis), запуска моделирования в SPICE (Simulate или <F11>), установки маркеров просмотра напряжения

(Voltage/Level Marker) и тока (Current Marker), а также для отображения напря-

жений и токов в узлах схемы в рабочем режиме.

Таблица 2.2. Состав пиктограмм для моделирования схемы
