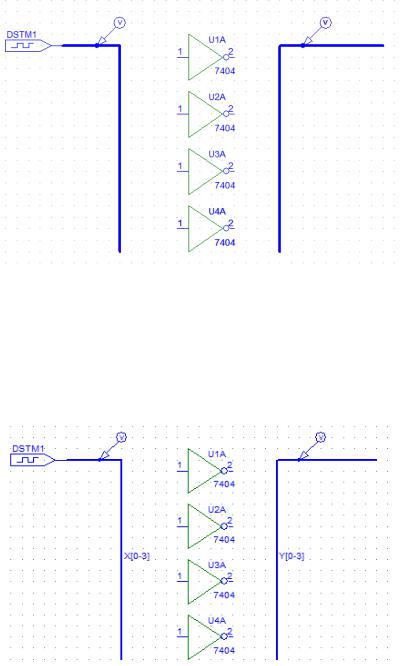

Рис. 2.1. – Шины изображенные на рабочей поверхности

Назначить псевдоним шине

Выбрать шину, и дважды кликнуть по ней (либо Ctrl+E)

Ввести имя в формате <Название> [0-N], где N+1 - количество выводов в шине

Рис. 2.2. – Шины с подписанными псевдонимами

Обозначить выводы шины

Выбрать (Ctrl+W)

Разместить выводы на шине и соединить их с устройством

Обозначить проводники, согласно правилу <Имя шины><N вывода>

-26 -

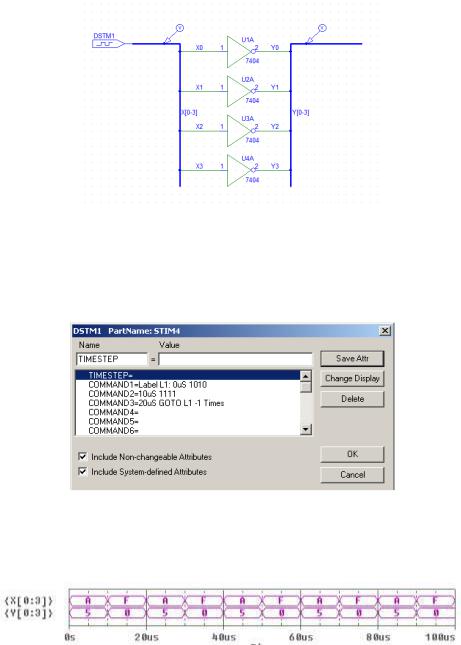

Рис. 2.3. – Подсоединение устройств к шине, с обозначением выводов

Для моделирования необходимо запрограммировать источник сигналов STIM4, например:

Рисунок 2.4. – Программирование STIM4

Результаты моделирования такого устройства приведены на рис. 2.5.

Рис. 2.5. – Моделирование каскада инверторов

2.4. Порядок выполнения работы

2.4.1. Согласно индивидуальному заданию (табл. 2.1), выполнить проектирование устройства, выполняющего функцию , где - 4-х разрядные двоичные числа, используя шины в качестве средств связи между логическими элементами.

2.4.2. Выполнить моделирование спроектированного устройства и убедиться в правильности его функционирования.

2.5. Индивидуальные задания (табл. 2.1)

- 27 -

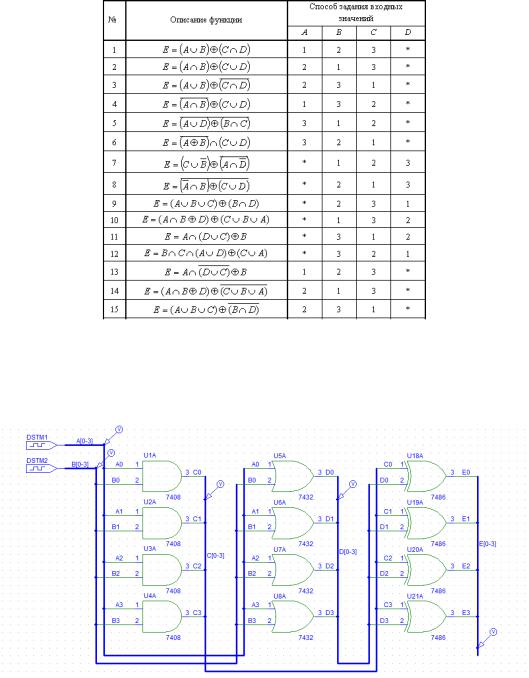

Таблица 2.1.

2.6. Пример выполнения работы

Пусть задана функция . Структурная схема, выполняющего данную функцию, приведена на рис. 2.6.

Рис. 2.6. – Структурная схема устройства в качестве примера

Шины А и В являются 4-х разрядными, поэтому при формировании схемы необходимо использовать источник сигнала STIM4 для каждой из шин.

Источники сигналов программируются так же, как на рисунке 2.4.

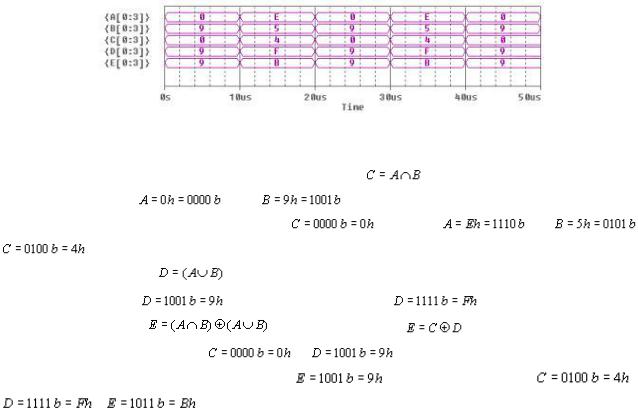

Результаты моделирования спроектированного устройства:

- 28 -

Таким образом, можно сделать вывод о правильности функционирования спроектированного устройства.

Лабораторная работа №3

Использование иерархических структур при проектировании сложных устройств в системе OrCAD

3.1.Цель и задачи лабораторной работы

Цель: Научиться проектировать иерархические блоки радиоэлектронной аппаратуры разных уровней.

Задачи:

˗Спроектировать радиоэлектронное устройство 1 уровня иерархии;

˗Спроектировать радиоэлектронное устройство 2 уровня иерархии;

˗Выполнить анализ работы смоделированных устройств.

3.2. Подготовка к работе 3.2.1. Изучить следующие материалы курса:

˗Элементная база РЭС: состав, основные параметры. Уровни функционального и конструктивного разукрупнения РЭС;

˗Маршруты проектирования ИМС;

˗Понятие о технологической маршрутной карте изготовления ИМС (РЭС);

˗Понятие о технологической маршрутной карте изготовления печатной платы.

-29 -

3.2.2. Контрольные вопросы

3.2.2.1. Основные свойства САПР AutoCAD R13. (И.Г. Мироненко и др., Автоматизированное проектирование узлов и блоков РЭС средствами современных САПР. Учебное пособие. Изд-во «Высшая школа», – М. 2002 г.,

стр.201-212).

3.2.2.2. Понятия блочного, функционально-узлового и функциональномодульного методов проектирования (В.А.Шахнов, Конструкторскотехнологическое проектирование электронной аппаратуры. Учебник, Изд - во НГТУ им. Баумана, – М. 2002 г. стр.54-82).

3.2.2.3. Сборочно-монтажные операции в технологическом цикле изготовления РЭА (В.А. Шахнов, Конструкторско-технологическое проектирование электронной аппаратуры, Учебник, Изд-во НГТУ им. Баумана, 2002 г. стр.376-404).

3.2.2.4. Проектирование конструкций узлов I-го уровня (печатных плат) РЭА. Технология, маршрут изготовления печатных плат (В.А.Шахнов, Конструкторско-технологическое проектирование электронной аппаратуры. Учебник . Изд-во НГТУ им. Баумана, М.,2002 г. стр.296-340).

3.2.2.5. Маршрут процесса проектирования. Иерархические уровни проектирования. (И.П. Норенков. Основы автоматизированного проектирования. Учебник. Изд-во НГТУ им. Н.Э. Баумана, М., 2002 г, стр.17-25)

3.2.2.6. Математические модели в процедурах анализа на макроуровне (И.П. Норенков. Основы автоматизированного проектирования. Учебник. Изд-во НГТУ им. Н.Э. Баумана, М, 2002 г, стр.88-100).

3.2.2.7. Принцип работы сконструированного счетчика.

3.3. Теоретические сведения. Описание иерархических блоков

3.3.1. Иерархические блоки САПР OrCAD

Любой фрагмент схемы можно оформить в виде иерархического блока, символ которого представляет собой прямоугольник, и затем разместить его на схеме, что позволяет уменьшить ее размеры. Другое применение иерархических блоков - представление с их помощью повторяющихся фрагментов схем: различных фильтров, усилителей, выпрямителей, сумматоров и т.п.

Иерархический блок размещается на схеме по команде Draw -> Block или

нажатием на кнопку панели инструментов. На рис. 3.1. представлено диалоговое окно параметров блока.
