Рис. 3.1. – Параметры блока

Для включения в схему устройства заранее спроектированного модуля, необходимо в качестве типа реализации выбрать “Schematic”, и командой Browse выбрать файл *.sch который будет играть роль этого блока. После этого, на нем автоматически будут обозначены входные и выходные контакты, соответствующие входным и выходным портам модуля.

3.4. Порядок выполнения работы

3.4.1. Часть I

3.4.1.1. Создать файл схемы устройства;

3.4.1.2. Выполнить проектирование и моделирование устройства первого иерархического уровня; 3.4.1.3. Выполнить анализ работы устройства;

3.4.1.4. Создать новый файл схемы устройства 3.4.1.5. Выполнить копирование ранее созданной схемы устройства, которое необходимо изменить согласно следующему порядку:

3.4.1.6. Удалить источники входных сигналов;

3.4.1.6. Добавить входные порты;

3.4.1.7. Сохранить измененное устройство.

3.4.2. Часть II

3.4.2.1. Создать новый файл

3.4.2.2. Ввести иерархические блоки, соответствующие схеме устройства первого иерархического уровня; 3.4.2.3. Выполнить проектирование и моделирование основного устройства, согласно индивидуальному заданию;

3.4.2.4. Выполнить анализ работы устройства и убедиться в правильности его функционирования.

3.5. Индивидуальные задания:

Выполнить проектирование устройства 2-го уровня иерархии на основе устройств 1-го иерархического уровня (табл.3.1.)

- 31 -

3.6. Пример выполнения работы

3.6.1. Индивидуальное задание:

Выполнить проектирование 4-х разрядного счетчика на D-триггерах по заданию преподавателя ( табл. 3.1).

3.6.2. Часть I

6.2.1.Создать новый проект;

6.2.2.Выполнить проектирование триггера, согласно индивидуальному зада-

нию (табл. 3.1.).

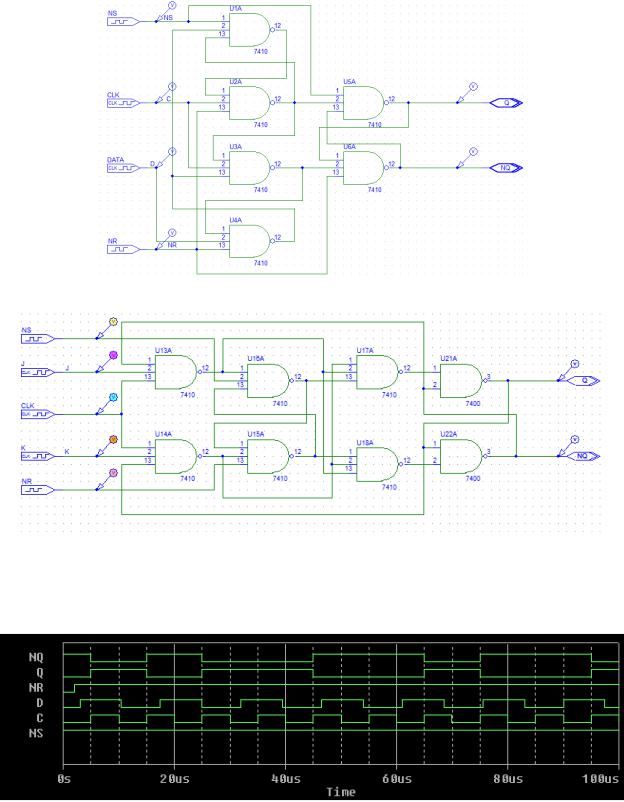

Схема D-триггера при его проектировании в системе OrCAD приведена на рис. 3.2.

На рис. 3.3. приведена схема JK-триггера.

- 32 -

Рис. 3.2. – Схема D-триггера

Рис. 3.3. – Схема JK-триггера

Временные диаграммы функционирования D-триггера приведены на рис. 3.4.

Рис. 3.4. – Временный диаграммы D-триггера, полученые в результате моделирования

3.6.2.3. Создать файл схемы;

˗Скопировать устройство в новый файл.

˗Отредактировать устройство

Удалить генераторы входного сигнала

-33 -

Заменить их входными портами

Подписать порты

˗Сохранить файл

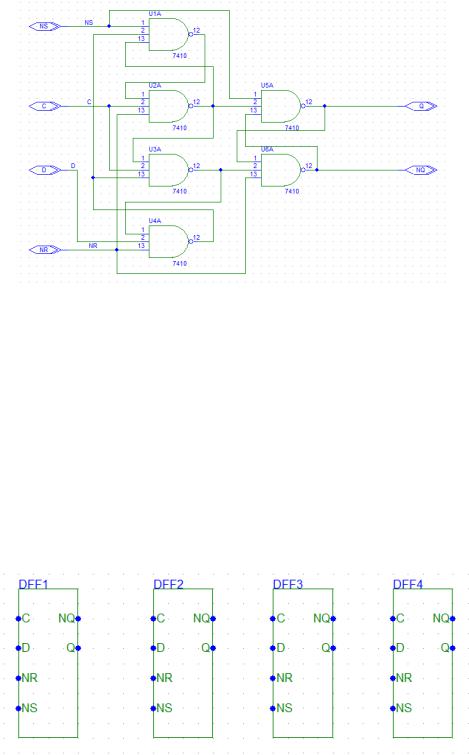

Результат выполнения данного пункта приведен на рис. 3.5.

Рис. 3.5. – Результат редактирования устройства, для использования его в качестве блока

3.6.3. Часть II

3.6.3.1. Создать новый файл.

3.6.3.2. Выбрать 3.6.3.3. Размесить блок на рабочей поверхности

3.6.3.4. Дважды кликнуть по нему, и выбрать в параметрах команду «Browse». Выбрать сохранённый файл измененного устройства (с портами ввода и вывода)

3.6.3.5. Расположить четыре блока (рис. 3.6.).

Рис. 3.6. – Иерархические блоки, полученые из спроектированного ранее устройства

- 34 -

3.6.3.6. Проектирование счетчика, согласно индивидуальному заданию

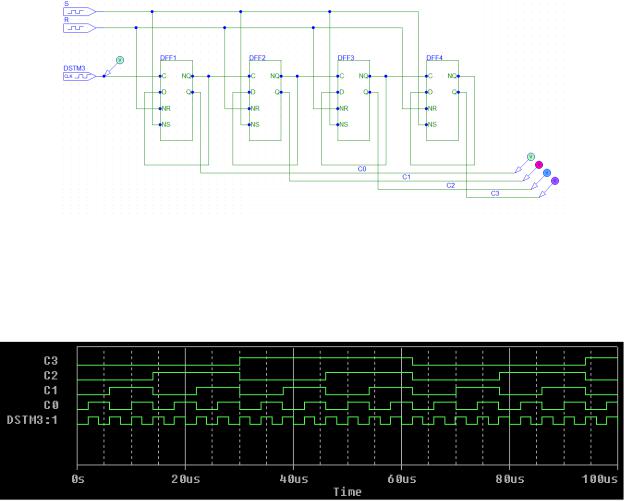

Рис. 3.7. – Спроектированный счетчик

3.6.3.7. Провести моделирование, для проверки корректности работы схемы

(рис. 3.8.).

Рис. 3.8. – Временные диаграммы работы счетчика

3.7. Содержание отчёта.

3.7.1. Цель и задачи работы

3.7.2. Краткие теоретические сведения по иерархическим блокам

3.7.3. Описание процесса самостоятельного выполнения работы с пояснениями 3.7.4. Результаты моделирования счетчика в виде графика выходного сигнала 3.7.5. Обсуждение результатов моделирования.
