1.3. Теоретические сведения о пакете проектирования OrCAD

Система автоматизированного проектирования OrCAD является одной из наиболее популярной на сегодняшний день САПР электронных устройств высокого уровня, которая предназначена для выполнения логического и топологического проектирования цифровых, аналоговых и гибридных устройств высокой сложности.

1.3.1. Общие сведения по САПР OrCAD

САПР OrCAD содержит следующие модули:

PSpice Schematics – графический редактор схем, заимствованный из пакета DesignLab;

OrCAD Capture – графический редактор схем;

OrCAD Capture CIS (Component Information System) – графический редактор схем, дополненный средством ведения баз данных компонентов; при этом зарегистрированные пользователи получают через Интернет (с помощью службы 1СА, Internet Component Assistant) доступ к каталогу компонентов, содержащему более 200 тыс. наименований;

OrCAD-PSpice A/D – программа моделирования аналоговых и смешанных аналого-цифровых устройств, данные в которую передаются как из

PSpice Schematics, так и из OrCAD Capture;

OrCAD PSpice Optimizer – программа параметрической оптимизации; OrCAD Layout – графический редактор печатных плат;

OrCAD Layout Plus – программа OrCAD Layout, дополненная безсеточным автотрассировщиком SmartRoute, использующим методы оптимизации нейронных сетей (используется также в системах Protel 99 SE и P- CAD 2000);

OrCAD Layout Engineer's Edition – программа просмотра печатных плат, созданных с помощью Layout или Layout Plus, средство общей расстановки компонентов на плате и прокладки наиболее критических цепей, выполняемых инженером-схемотехником перед выдачей задания на проектирование печатной платы конструктору;

OrCAD GerbTool – программа создания и доработки управляющих файлов для фотоплоттеров (разработка фирмы WISE Software Solutions специально для OrCAD, аналог программы САМ350);

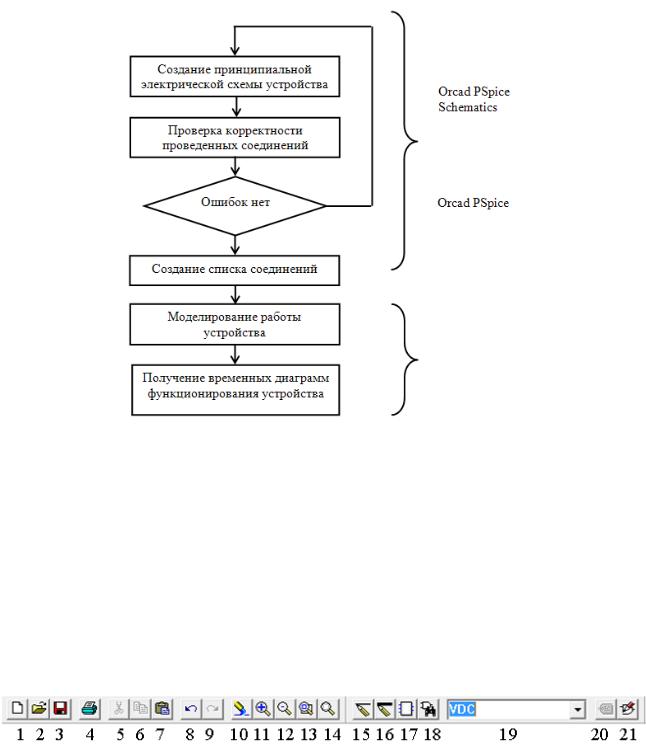

Процесс проектирования устройства при помощи САПР Orcad можно представить в виде следующей структуры:

- 6 -

На рис. 1.2 изображен экран программы OrCAD Schematics. В его верхней части расположена строка меню и ниже – панель инструментов вместе с инструментами редактирования схемы. В третьей строке расположены инструменты для моделирования и его настройки. В левой части рисунка изображены дополнительные инструменты для создания графических аннотаций.

1.3.2. Панель инструментов

Состав пиктограмм панели изображен на рис. 1.1 и приведен в табл 1.1.

Рис. 1.1. – Состав пиктограмм панели инструментов

- 7 -

21Edit Symbol Редактирование графического обозначения элемента

-8 -

1.3.3. Панель инструментов для моделирования схемы

Состав пиктограмм для моделирования схемы проектируемого устройства приведен на рис. 1.3, а описание команд, соответствующих пиктограммам приведено в табл. 2.

1.3.4. Запуск программы

Запустить редактор Schematics можно несколькими способами. На рабочем

столе должна располагаться иконка , с названием Schematics (OrCAD Schematics, PSpice Schematics, название может варьироваться). Если иконка отсутствует, то следует поискать программу в меню Пуск. Под таким же названием.

1.3.5. Создание проекта

Файлы схем, созданные с помощью программы OrCAD Schematics, заносятся в файлы с расширением .sch, однако программа автоматически создает дополнительные файлы в директории проекта, необходимые для ее работы.

- 9 -

Для создания нового файла схемы, необходимо выполнить команду File- >New.

Важно! Для корректной работы программы должна отсутствовать кириллица на пути к файлу.

1.4. Создание принципиальной схемы проекта

1.4.1. Структура принципиальной схемы проекта

Электрические схемы большинства проектов размещаются на нескольких страницах не самого большого формата. Имеются два способа организации схем большого объема: плоские обычные многостраничные структуры и иерархические структуры.

Электрические цепи, расположенные на разных страницах многостраничной схемы, соединяются друг с другом с помощью так называемых межстраничных соединителей (off-page connectors), имеющих одинаковые имена. Все страницы таких схем содержатся в одной папке на одном и том же уровне. Работа со страницами производится с помощью пункта строки меню Navigate.

На схемах иерархических проектов размещаются специальные символы, называемые иерархическими блоками (hierarchical block). Принципиальная электрическая схема каждого такого блока размещается в виде отдельной схемы.

1.4.2. Размещение символов компонентов

Библиотеки программы Schematics содержат в себе символы компонентов, источников питания и "земли". Они размещаются на схеме по команде Draw->Get New Part (Ctrl+G), активизируемой также нажатием на

пиктограмму меню инструментов (рис. 1.4).

- 10 -
