Окончание табл. 1.4

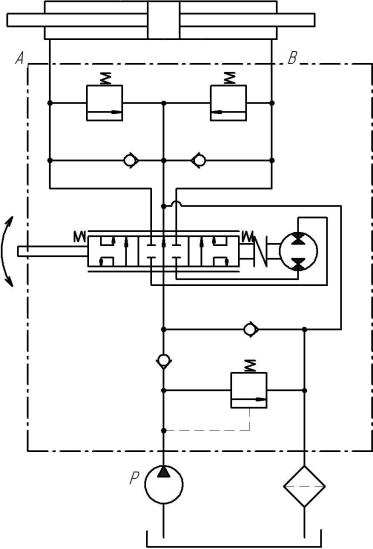

Рис. 1.9. Схема гидравлическая принципиальная насоса-дозатора НДО

21

Насосы-дозаторы планетарные (НДП) выпускаются без усилителя потока (рис. 1.10) и с усилителем (двухпоточные) (рис. 1.11). В двухпоточных системах рулевого управления в качестве усилителя применяются сдвоенные гидромашины героллерного типа, что позволяет увеличить поток рабочей жидкости, подаваемый в гидроцилиндры поворота машины, и тем самым увеличить мощность системы рулевого управления.

Применяются двухпоточные насосы-дозаторы НДП 80/240 на тракторах РТ-М-160. Аналогами приведенной конструкции являются

OSPD 70/230 «Danfoss» (Дания) и HKUS 250 (Болгария).

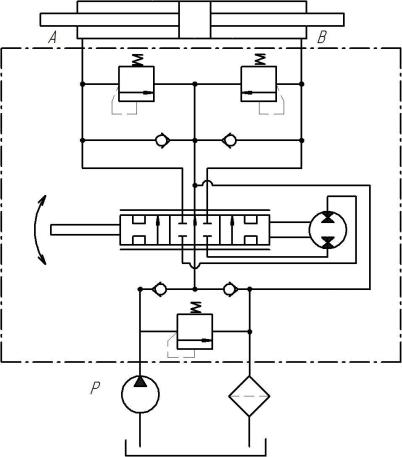

Рис. 1.10. Схема гидравлическая принципиальная насоса-дозатора НДП

В табл. 1.5 приведены основные технические характеристики планетарных насосов-дозаторов НДП без усилителя потока.

ОАО «Елецгидроагрегат» (г. Елец) изготавливает гидрорули типов Е, ОГР11, предназначенные для систем рулевого управления строительно-дорожных машин, тракторов, комбайнов и техники коммунального машиностроения.

22

Таблица 1.5

Основные технические характеристики планетарных насосов-дозаторов НДП без усилителя потока

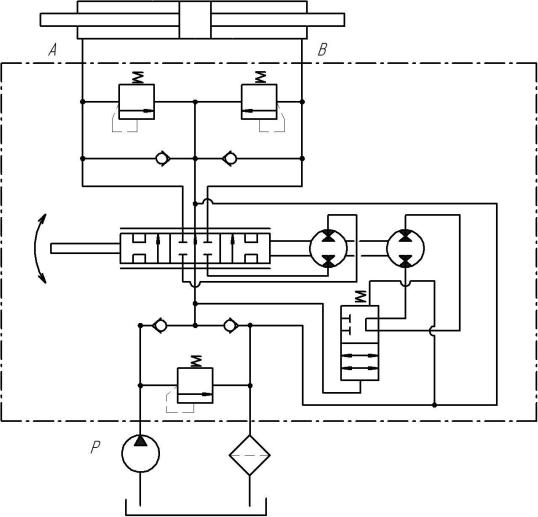

Рис. 1.11. Схема гидравлическая принципиальная НДП (двухпоточного)

23

Таблица 1.6

Техническая характеристика НДП (двухпоточного)

Гидрорули типа Е выпускаются рабочим объемом от 80 до 1000 см3, выполнены с «открытым центром», снабжены встроенным предохранительным клапаном, двумя противоударными клапанами, а также двумя обратными клапанами, используемыми в качестве подпитывающих, аварийным клапаном и запорным клапаном в напорной линии.

Приоритетные гидрорули Е/80П…Е/1000П выпускаются без предохранительного и противоударных клапанов, предназначены для работы от одного источника питания рулевой системы управления и дополнительного потребителя с приоритетом рулевого управления.

Гидрорули типа Е3 выпускаются с рабочими объемами от 250 (Е3/250) до 1000 см3 (Е3/1000). Они также выпускаются с приоритетным клапаном (Е3П/250…Е3П/1000), позволяющим использовать в качестве источника питания гидронасос рабочего оборудования машины.

Гидрорули типа ОГР11 выпускаются с рабочими объемами от 50 (ОГР11/50) до 200 см3 (ОГР11/200). Гидрорули серии ОГР12 также имеют «приоритетное исполнение» и обеспечивают в нейтральном положении при запертых цилиндровых и сливных гидролиниях соединение напорной гидролинии с гидролинией дополнительного потребителя.

24

Техническая характеристика гидрорулей предприятия ОАО «Елецгидроагрегат»:

Максимальное давление, МПа…………………………………..18,0 Диапазон настройки давления срабатывания предохранительного клапана, МПа……………………………………………...……10–18

Крутящий момент на валу гидроруля, Н·м, не более…………...4,5 Люфт рулевого колеса, град, не более……………………………10 Допускаемый крутящий момент при аварийном управлении, Н·м………………………………...………………...160

Скольжение, об/мин………………………………………………....2

Втабл. 1.7 приведены типоразмерный ряд гидрорулей и машины,

вкоторых применяется продукция предприятия.

Таблица 1.7

Применение насосов-дозаторов предприятия ОАО «Елецгидроагрегат»

Среди зарубежных фирм ведущее место занимают такие, как

«Danfoss» (Дания), «Zahnradfabrik» (Германия), «TRW», «John Deer»,

«Char Lynn», «Eaton» (США), «Lifam» (Югославия) и др. Датская фирма «Danfoss» кроме насосов, гидроаппаратуры, фильтров выпускает также гидрообъемные рулевые управления типов «OSPC», «OSPF», «OSPD», «OSPQ», «OSPL», «OSPLX», «OSPCX» и др.

25
