На рис. 1.3 показано устройство гидравлической передачи. Гидропередача имеет регулируемый масляный насос 60, у которого при помощи привода 67 изменяется рабочий объем, например, путем смещения статора у пластинчатого насоса или изменения хода поршеньков у поршневого насоса.

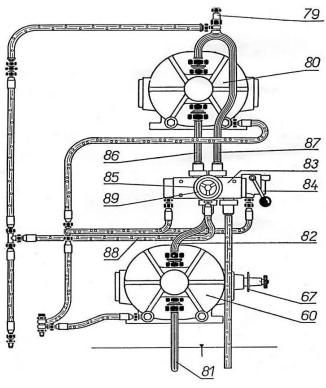

Рис. 1.3. Устройство гидравлической передачи для изменения частоты вращения вала гидромотора

Из бака масло по всасывающему трубопроводу 81 поступает в насос высокого давления 60. Масло под давлением 6–10 МПа поступает в нагнетательный трубопровод 82, затем в распределительзолотник 83. При помощи механизма 84 с ручкой возможно перемещение золотника и масло может поступать в левый трубопровод 86 или только в правый 87, изменяя направление вращения вала гидромотора 80 и, соответственно, насоса высокого давления. Конструкция гидромотора не отличается от конструкции масляного насоса. Гидромотор – обратимый насос.

Для поддержания заданного давления распределитель-золотник 83 имеет перепускной и предохранительный клапаны 85. На

некоторых стендах имеется маховик 89 для остановки гидромотора. Трубопроводы 88 служат для слива масла и отвода утечек, которые поступают через зазоры в рабочих камерах насоса и гидромотора. При помощи пробки 79 удаляют воздух из системы.

1.3. Подключение насоса высокого давления его узлов к стенду

На рис. 1.4 показана система питания стенда топливом для подключения насоса высокого давления, топливоподкачивающего насоса, форсунок и других видов работ.

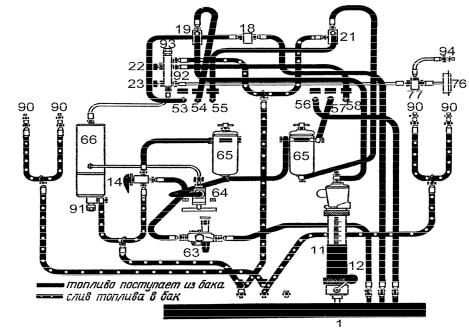

Рис. 1.4. Система питания стенда топливом

На стенде МС-104 «Моторпал» чехословацкого производства при испытании топливного насоса с рабочим подкачивающим насосом топливо из бака 1 (см. рис.1.4) через штуцер 56 стенда (шланг подключается к штуцеру 56 и соединяется с входом подкачивающего насоса) засасывается рабочим подкачивающим насосом и нагнетается в штуцер 57, а оттуда в топливный фильтр 65, клапан 21, которым регулируют давление в головке насоса (штуцер 55) . Этот штуцер соединяют шлангом с приемным каналом головки испытуемого насоса. Перепускной клапан головки насоса соединяют со сливным штуцером 90 на рабочем столе стенда, а стендовый топливный насос 63 низкого давления не включают.

Самый простой вариант подключения насоса к системе питания стенда следующий. Шланг, идущий из топливного бака 1 (штуцер 56 или 53), соединяют с входом в подкачивающий насос. Подводящий

шланг определяют продувкой, при которой слышны характерные звуки воздуха, выходящего из топлива, «бульканье». Выход из подкачивающего насоса соединяют шлангом с входом в насос высокого давления. Перепускной клапан головки насоса соединяют шлангом со сливным штуцером 90 на рабочем столе стенда. Цикл подачи топлива в насос высокого давления следующий. Топливный бак, вход в подкачивающий насос низкого давления, вход в головку насоса, выход топлива под избыточным давлением 0,2 – 0,3 МПа из насоса высокого давления через перепускной клапан, слив лишнего топлива обратно в бак.

При испытании топливного насоса со стендовым подкачивающим насосом топливо из бака насосом 63 подается через кран 14, установленный в «положение 1», в два последовательно соединенных топливных фильтра 65, а оттуда через клапан 21, штуцер 55 – в головку насоса; штуцер 57 при этом закрывают.

В случае измерения угла начала подачи топлива и давления открытия нагнетательных клапанов штуцера 55 и 57 соединяют гибким шлангом и включают стендовый насос 64 высокого давления. Стендовый подкачивающий насос 63 засасывает топливо из бака и подает через кран 14, установленный в «положение 2», в топливный фильтр 65, а оттуда в насос 64 высокого давления. Насос 64 нагнетает топливо в гидравлический аккумулятор 66, из которого топливо через распределительную коробку 93 (клапан 22 открыт, а 23 закрыт) попадает в штуцер 58 и приемный канал головки испытуемого насоса. Этот канал соединяют со штуцером 58 (перепускной клапан головки насоса предварительно заглушают). Из головки насоса топливо по трубкам высокого давления поступает в перепускные вентили стеновых форсунок и сливается в бак. Количество топлива, подаваемого в головку испытуемого насоса, регулируют рейкой стендового насоса 4.

Распределительная коробка 93 снабжена предохранительным клапаном, отрегулированным на давление 3 МПа (30 атм).

Подкачивающий насос испытывают, не снимая с насоса высокого давления. Для этого приемную полость подкачивающего насоса присоединяют к штуцеру 53, а нагнетательную полость – к штуцеру 54. Топливо засасывается через клапан 18 и подается через клапан 19 в мерный цилиндр 11. При замере максимального разрежения клапан 18 закрывают, величину разрежения показывает вакуумметр. Противодавление регулируют клапаном 19, величину давления

показывает манометр, присоединенный к линии подачи топлива. При испытании подкачивающего насоса топливный насос высокого давления присоединяют к магистрали подачи топлива.

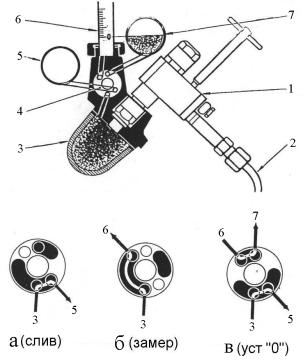

На рис. 1.5 показана схема для измерения расхода топлива, подаваемого форсункой. По трубопроводу высокого давления 2 топливо подводится к форсунке 1, которая при помощи гнезда соединяется с устройством для измерения расхода топлива. При помощи прозрачного уловителя 3 (гаситель пены) можно судить о начале и конце подачи топлива при помощи стробоскопа, входящего в комплектацию стенда. В положении a, б, в показаны схемы слива топлива из мерной мензурки 6, замер цикловой подачи и установка «0» на мерной емкости. При помощи трехходового золотника 4 приводится слив топлива в емкость 5, замер подачи топлива в мензурку 6. Положение трехходового золотника 4 меняется вручную (слив) и автоматически при помощи электромагнитного клапана (замер).

ВНИМАНИЕ! Для устранения травматизма нельзя держать руку у ручки электромагнитного клапана в случае автоматического замера топлива.

Рис. 1.5. Схема измерения цикловой подачи топлива

В современных стендах (рис. 1.6) цикловую подачу измеряют не объемным способом (при помощи мензурок), а с использованием

экрана (монитора), который фиксирует подачу топлива при помощи специального электронного устройства (рис. 1.7). Оборудование стенда позволяет проводить диагностику и регулировку насосов высокого давления и форсунок с механическим и электронным управлением.

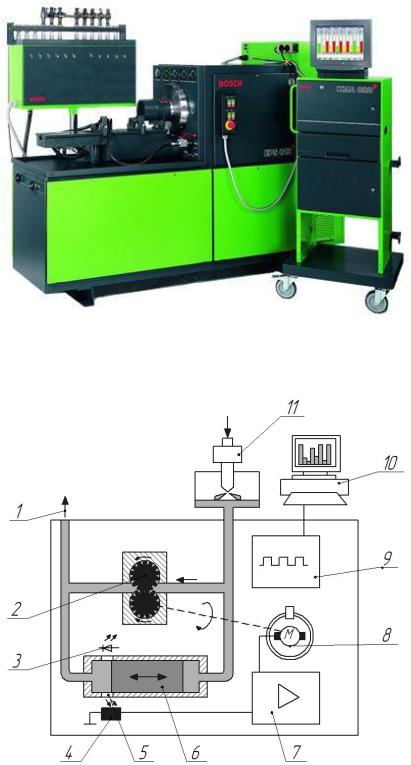

Рис. 1.6. Стенд EPS -815 для диагностики и регулировки топливной аппаратуры
