середине между точками С1 и С2, полученными при двух полуприемах.

Для контроля правильности построения проектного угла его измеряют одним полным приемом. Если для построения проектного угла не требуется высокой точности, нередко используют способ совмещения нулей. Для этого на горизонтальном круге устанавливают отсчёт, равный 0º 00', и в этом положении закрепляют алидаду. Открепив лимб, ориентируют прибор на исходное направление и закрепляют лимб. Открепив алидаду, устанавливают отсчет по горизонтальному кругу, равному значению проектного угла β, и отмечают точку на местности. Аналогичные действия повторяют при другом положении вертикального круга. За окончательное положение берут

В этом случае строят угол на местности одним из изложенных выше способов и измеряют его с заданной точностью (обычно спосо-

51

если известно превышение h между начальной и конечной точками линии; ∆k – поправка за компарирование; ∆k = Nd ∆l , ∆k имеет знак

(+), если длина мерного прибора короче номинала N; ∆t – поправки за температуру; ∆t = k d(t0 − t) , здесь k – температурный коэффициент

линейного удлинения мерного прибора ( k = 0,0000125); t0 – темпера-

тура при компарировании; t – температура при выносе линии; ν – угол наклона местности.

Требуемые для вычисления расстояния D, угол наклона ν или превышение h определяют путем непосредственных геодезических измерений на местности или по материалам проекта.

Если допустимая относительная ошибка отложения проектной длины не превышает 1:2000, то при углах наклона до 10 поправку за

быть обозначено на местности, вблизи долженИрасполагаться постоянный или временный репер (точка А) с известной высотой HRp. Уста-

наклон местности можно не вводить.

Вынос в натуру проектной высоты HП обычно осуществляют

геометрическим нивелированием. Положение точки в плане должно

новив нивелир приблизительно посередине между репером и соответ-

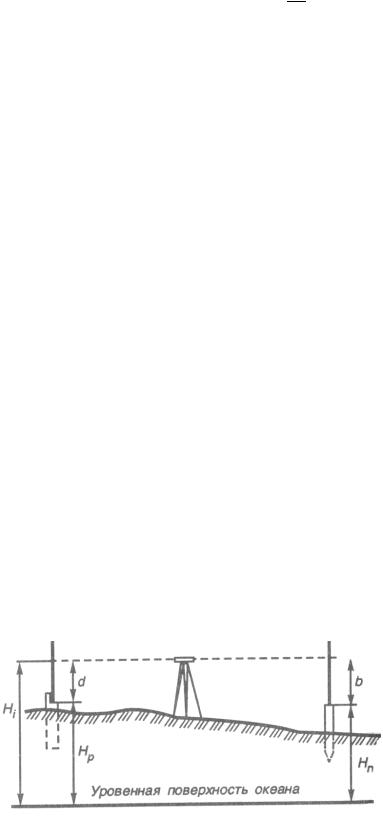

Рис. 5.2. Вынос в натуру проектной высоты

52

В месте вынесения проектной высоты устанавливают рейку, опуская её или поднимая таким образом, чтобы получить расчетный отсчет b. Уровень пятки рейки при этом будет соответствовать проектной высоте НП. На этот уровень забивают кол, а рядом устанавливают сторожок. В местах срезок грунта (например, в выемках) выкапывают ямки соответствующей глубины, где и закрепляют точку на проектной высоте.

Для проверки правильности выноса проектной высоты выполняют повторное нивелирование.

Построение линий с проектным уклоном осуществляют при строительстве дорог, улиц, взлетно-посадочных полос и аэродромов, подземных коммуникаций и т.д.

Для выноса на местность линии заданного уклона при небольших превышениях используют нивелир, а при значительных превышениях – теодолит.

При строительстве земляных сооружений чаще всего применя-

ного уклона i, положение исходнойАточки А (рис. 5.3), направление створа и длина лин d с раз ивкой ее на участки (по указанию преподавателя).

При выносеСлин с помощью теодолита поступают следую-

щим образом (рис. 5.3, в):

1. В точке А устанавливают теодолит и измеряют высоту инструмента I.

2. Устанавливают микрометренным винтом зрительной трубы отсчет по вертикальному кругу (КЛ), соответствующий проектному уклону ν = arctgi . Например, задан проектный уклон i=11‰, по фор-

муле ν = arctgi находим значение угла наклона ν = 0°37′49′′и вычис-

ляем отсчет по вертикальному кругу, соответствующий этому углу наклона: КЛ=ν + МО .

3. Рейку поднимают до уровня, соответствующего отсчёту, равному высоте инструмента I. Под пятку забивают колышек.

53

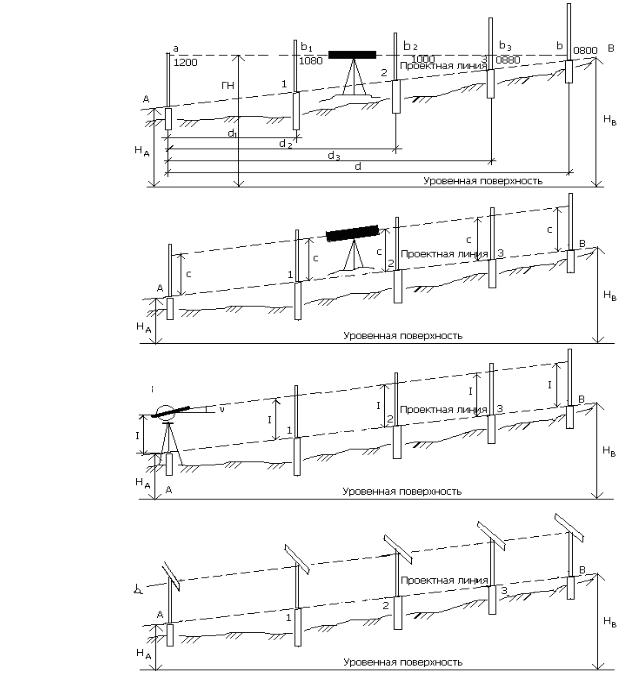

Рис. 5.3. Схемы разбивки линии заданного уклона:

а – нивелиром; б –наклонно установленным нивелиром; в– теодолитом; г –с помощью визирок

При выносе линии с помощью нивелира (горизонтальным лучом визирования) проектную отметку НВ конечной точки В вычисляют по формуле

HB = H A + id

54

и выносят ее в натуру с помощью нивелира, как было сказано выше. При этом отметка горизонта нивелира определяется по формуле

ГИ = Н A + а,

где а – отсчет по черной стороне рейки на исходной точке А. Отсчет по рейке на точке В определяют по формуле

в = ГИ − НB .

Отметку точки В фиксируют на местности верхним срезом кола, забиваемого на такую глубину, чтобы отсчет по рейке был равен b

ной точке; i – заданный уклон; d – расстояние от начальной точки до данной. Знак «плюс» беретсябпри отрицательном уклоне, а знак «минус» – при положительноми.

Вынос линии наклонным лучом визирования нивелира. При ма-

лых уклонах ускорен е работы достигается установкой нивелира в наклонное положенСе (р с. 5.3, б). Нивелир ставят как можно ближе к проектной линии так, чтобы два его подъемных винта располагались по направлению, ей параллельному. Действуя подъемными винтами, наклоняют нивелир, добиваясь, чтобы отсчеты по рейкам, установленным на кольях, закрепляющих концы проектной линии, были одинаковы. Устанавливают рейку в любой точке створа АВ и, поднимая или опуская ее, добиваются, чтобы отсчет был равен отсчету на конечных точках. Эту линию закрепляют кольями, забивая их на соответствующую глубину.

Вынос линии с помощью визирки. При разбивке коротких линий,

когда не требуется высокая точность, для выноса промежуточных точек 1, 2, 3… (рис. 5.3, г) пользуются визирками – вешками одинаковой длины с прибитыми вверху горизонтальными планками. Установив две визирки на кольях А и В на концах проектной линии заданного уклона, третью ходовую визирку ставят в точках 1, 2, 3…. Колья
