6.2. Камеральные работы по обработке результатов площадного нивелирования

1.Исходными данными для камеральной обработки служат результаты нивелирования поверхности, занесенные в журнал нивелирования.

2.Схема с границами нивелирования для каждой станции при-

ведена.

Обработка журнала нивелирования

Последовательность выполнения работы:

1. Вычисляется пятка рейки для каждой связующей точки.

Пятка = Окр – Очер,

здесь Зкр, Зчер – отсчеты на заднюю рейку соответственно по красной и черной сторонам рейки; Пкр, Пчер – отсчеты на переднюю рейку соответственно по красной и черной ее сторонам.

Разность (h1 – h2) должна быть не более 5 мм (по абсолютному значению).

3. Вычисляется среднее превышение hср на станции: hсp = (h1 + h2 ) / 2 .

4. После вычисления средних превышений на всех станциях хода вычисляется практическая невязка хода:

fhпр = ∑ hср − ∑ hтеор ,

61

где ∑ hср – сумма средних превышений по ходу;

∑ hтеор = Нк − Нн ,

здесь Нк, Нн – отметки конечного и начального реперов хода.

Так как в рассматриваемом примере ход замкнутый, то Нк = Нн и ∑ hтеор = 0, поэтому fhпр = ∑ hср .

Полученная невязка должна удовлетворять требованию

fhпр ≤ fhдоп ;

fhдоп = ±10 мм п ,

где п – число станций.

5. Если fhпр < fhдоп , то в нивелирном ходе грубых ошибок нет и

полученную невязку можно распределить поровну с обратным знаком на все средние превышения, т.е. вычислить поправки δh к средним

Контроль правильности вычислений: ∑ hиспр = ∑ hтеор . 7. Вычисляются отметки всех связующих точек:

H j +1 = H j + hиспр( j ÷ j +1) .

Контролем правильности вычислений служит точное получение отметки репера, расположенного в конце хода.

62

8. Вычисляют отметки горизонта инструмента для каждой станции, имеющей промежуточные точки:

ГИ = Нз + Зчер или ГИ = Нп + Пчер,

где ГИ – горизонт инструмента; Нп, Нз – отметки передней и задней точек на станции; Зчер – отсчеты на заднюю рейку по черной стороне рейки; Пчер – отсчеты на переднюю рейку по черной стороне рейки.

9. Вычисляют отметки промежуточных точек (узлов сетки):

Hi = ГИ − Оi,

где Оi – отсчеты по рейке в узлах сетки квадратов.

Построение высотного плана участка

По результатам нивелирования площадки строят высотный план в масштабе 1:500 с высотой сечения рельефа 0,5 м. На листе бумаги

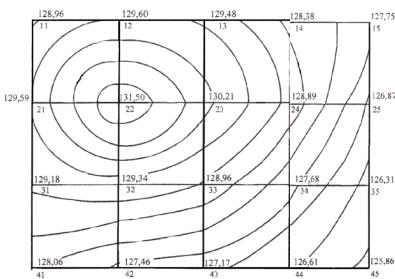

Рис. 6.2. Пример высотного плана М 1:500. Сплошные горизонтали проведены через 0,5 м

Горизонтали строят путем интерполяции между соседними отметками на каждой стороне квадрата. На рис. 6.2 приведен пример построения высотного плана участка.

63

6.3. Исходные данные для проектирования участка под наклонную плоскость

1.Уклон площадки i0 задается преподавателем.

2.Дирекционный угол направления уклона α0 задается преподавателем.

3.Размер стороны квадрата задается преподавателем.

4.Значения координат для юго-западного угла сетки квадратов условно примем х = 0; у =0 и отметим, что значения х возрастают с юга на север, а значения у – с запада на восток.

6.4. Определение координат центра тяжести участка

Рис. 6.3. Направление уклона участка с координатами центра тяжести (М 1:1000)

64

Для примера, приведенного на рис. 6.3, координаты центра тяжести будут равны

хц = 20 + 20 + 60 + 60 + 60 +100 +100 +100 = 65 ; 8

yц = 20 + 20 + 20 + 60 +860 + 60 +100 +100 = 55.

6.5. Определение проектных уклонов по осям

Зная направление уклона α0 и его значение i0, можно вычислить значения уклонов по осям X и Y (ix и iy):

метку, вычисляем проектную отметку НБ ближайшей по координатам

к центру тяжести вершины квадрата. В примере, приведенном на рис. 6.3, такой вершиной является 22-я точка.

Отметку этой вершины найдем по формуле

НБ = Нц + iх (xБ − xц ) + (уБ − уц ).

Проектные отметки остальных вершин квадратов вычисляем по формуле

Нij = HБ + iх (xij − xБ ) + iy (yij − yБ ) ,

где хij, уij – координаты вершины, для которой определяется проектная

отметка Hij.

Вычисление величины заносим на схему участка в соответст-
