под ходовую визирку забивают по указаниям наблюдателя, находящегося перед точкой А или за точкой В, так, чтобы верх всех трех визирок оказался на одной прямой. Тогда и торцы забитых кольев будут расположены на прямой, имеющей проектный уклон. Точность такого метода – 1–2 см.

Построение проектной плоскости АВСD осуществляют при планировке горизонтальных либо наклонных площадок следующим образом. Вначале выносят в натуру точки А,В,С и D, принадлежащие проектной плоскости, и строят их проектные высоты. Нивелир устанавливают вблизи одной из точек (например, вблизи точки А) таким образом, чтобы два подъёмных винта располагались параллельно линии АВ, а третий винт – по направлению D (рис. 5.4).

АДИ Рис. 5.4. Построение проектной плоскости

Измеряют высоту прибора и подъёмными винтами 1 и 2 наклоняют зрительную трубуитак, что ы отсчет по рейке В был равен i. Установив затем рейку в точке D, вращением подъемного винта 3 устанавливают отсчётСпо рейке, равный i. Для контроля берут отсчет по рейке, установленной в точке С, который также должен быть равен i. В необходимых точках планируемого участка устанавливают рейку и забивают колья таким образом, чтобы отсчеты по рейке были равны i. Построение плоскости можно производить и с помощью теодолита.

Определение высоты сооружения

Эта задача может быть решена несколькими способами:

1. Расстояние от центра инструмента до центра сооружения может быть непосредственно измерено (рис. 5.5). Для определения высоты сооружения в точке Д устанавливают теодолит, измеряют вертикальные углы ν1, ν2 и стальной лентой расстояние S, а также угол наклона ν линии S к горизонту (наведением на высоту инструмента), тогда

56

d = S cosν ;

h1 = d tgν1; h2 = d tgν 2 .

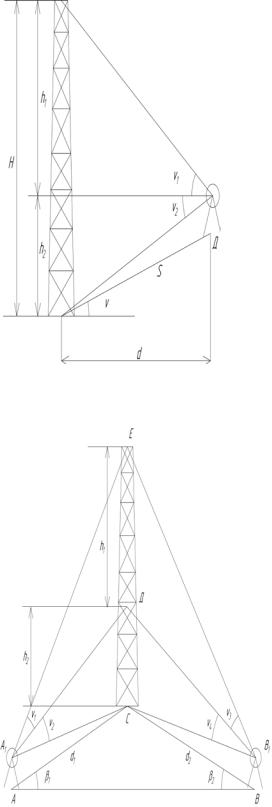

Высота сооружения

β3 = 180° − (β1 + β2 ).

Затем решают треугольники А1ДЕ, А1ДС и получают стороны

h1 и h2:

Рис. 5.6. Определение высоты со-

оружения с косвенным определением расстояния до него

57

h1 = d1 tgν1 ; h2 = d1 tgν 2 .

Для контроля решают треугольники В1ДЕ и В1 ДС:

h1′ = d2 tgν3 ; h2′ = d2 tgν 4 ;

H ′ = h1′ + h2′ .

Высоты сооружения, полученные с точек А и В, не должны отличаться более чем на 1/1000 величины Hcр = (H + H ′) / 2 .

Рис. 5.7. Передача отметки на дно котлована

Hв = HRp + a − (в − c) − d ;

HRp = 114,381 м; a = 1214; в = 4918;

с = 1352; d = 0321;

Hв = 114,381+1,214 – (4,918 – 1,352) – 0,321=111,708 м.

58

Передача отметки на высокие части сооружения (рис. 5.8)

Вертикальная планировка – это комплекс работ, выполняемых с целью преобразования существующего рельефа для обеспечения нормальных условий эксплуатации осваиваемых территорий.

Проведение этих работ обусловлено необходимостью организации поверхностного стока выпадающих на землю осадков, обеспечения нормальной эксплуатации различных видов транспорта, создания удобств для пешеходов и т. д.

Например, при строительстве промышленных предприятий необходимо одновременно решать вопросы о водоотводе, создании горизонтальных площадок для складирования материалов, площадок с минимальным уклоном для транспортных средств и т.д. Искусственный рельеф, создаваемый на территории современных городов, должен отвечать определенным инженерно-транспортным и архитектурным требованиям.

59

6.1. Полевые работы при площадном нивелировании

Для вертикальной планировки участка выполняют ряд мероприятий:

1.Площадку разбивают на квадраты в зависимости от масштаба съемки и рельефа местности и закрепляют углы квадратов кольями, забитыми вровень с поверхностью земли. Построение сетки квадратов осуществляют по принципу от «общего к частному», т. е. сначала строят внешний контур сетки: с помощью теодолита откладывают углы, лентой или рулеткой измеряют расстояния. Внутренние точки квадратов получают как створные. Составляют схему сетки квадратов, на которой производят нумерацию узлов.

2.От ближайшего репера передается отметка на одну из угло-

вых точек участка и производится нивелирование по внешнему контуру участка с уравниванием превышенийИи вычислением отметок связующих точек. Отметки всех остальных узлов сетки получают через горизонт инструмента с одной илиДнескольких станций в зависимости от выполняемого нивелирования. На схеме отмечают границы нивелирования для каждой станцииА. На схему могут записываться в узлы отсчеты по рейке при нивелировании (рис. 6.1).б

Си

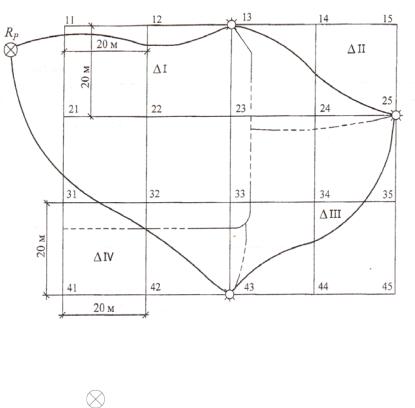

Рис. 6.1. Пример схемы нивелирования площадки по квадратам:---- – границы нивелирования по станциям;

–репер; – связующая точка;

∆– станция нивелирования
