При транспортировке приборов и работе с ними их следует оберегать от толчков, ударов и резкого встряхивания. Перевозить или переносить приборы на большие расстояния надо только в упаковочных футлярах.
При выполнении юстировок во время работы с исправительными винтами нужно следить за тем, чтобы не сорвать резьбу или головки винтов.
Если обнаружится, что со стояние полученных инструментов и принадлежностей может представлять опасность для здоровья, их следует заменить или привести в безопасное состояние.
1.2.3. Требования безопасности во время работы
дует следить, чтобы их положение не представляло опасности для
на окружающих, нельзя резко поворачиваться, держа нивелирную
рейку на плече, и т.д.). В процессе работ и при перемещении до
При переносе геодезических приборовИи принадлежностей сле-
окружающих (например, наконечникиДштативов нельзя направлять
ния. При выполнении работ вблизиАпроезжей части дорог нельзя разворачивать рейку, штативбили веху поперек проезжей части.
участка работ необходимо соблюдать правила дорожного движе-
Дороги с интенсивным движением не должны пересекать участок выполнения работи. Запрещается выполнять работы на пр о-
езжей части улиц, вбл зи ул ц с интенсивным движением или пе-
Нельзя выполнятьСработы на территории строительных площадок или в опасной близости от них, вблизи трансформаторных будок, газохранилищ, в сырую погоду вблизи линий электропередач.
ресекая такие ул цы (напр мер, выполнять измерение расстояний с использованием рулетки ли мерной ленты, устанавливать теодо-
лит или нивелир на проезжей части или вблизи ее и т.д.).
Нельзя вести работы наступая или стоя на люках смотровых колодцев.
Нельзя рубить или ломать деревья, ветки деревьев, кустарники, ходить по клумбам и газонам, разводить костры, оставлять мусор.
Запрещается купаться в течение рабочего дня.
Не следует забивать колышки или металлические штыри на тротуарах, пешеходных дорожках, на территории детских и спортивных площадок.
6
Геодезические измерения следует выполнять в периоды так называемого «выгоднейшего» времени наблюдений (утренние и вечерние часы), когда колебания изображений визирных целей незначительные или вовсе отсутствуют, а условия видимости наилучшие.
1.2.4. Требования безопасности в аварийных ситуациях
Не приступать к работе до устранения неисправностей.
При получении травм и внезапном заболевании немедленно известить своего руководителя, организовать доврачебную помощь или вызвать скорую медицинскую помощь.
При обнаружении следов укуса клещом следует обратиться в
1.2.5. Требования безопасности по окончании работы
По окончании работы с инструментами рейки, штативы, вехи |
|||
|
|
А |
И |
необходимо складывать на пол плашмя. |
|||
По окончании практики приборы должны быть приведены в по- |
|||
|
б |
|
|
рядок, вычищены и сданы в геокамеруД. |
|||
и |
|
|
|
2. ПОВЕРКИ И ЮСТИРОВКИ ГЕОДЕЗИЧЕСКИХ |
|||
С |
ПРИБОРОВ |
|
|
2.1. Поверки юстировки теодолита
При изготовлении и сборке теодолита положения отдельных деталей и частей прибора отличаются от идеальной теоретической схемы, что приводит к появлению так называемых инструментальных погрешностей измерения углов. Инструментальные погрешности, вызванные несоблюдением геометрической схемы теодолита (рис. 2.1), выявляются в результате специально производимых поверок теодолита и устраняются путем его последующей юстировки или регулировки.
7

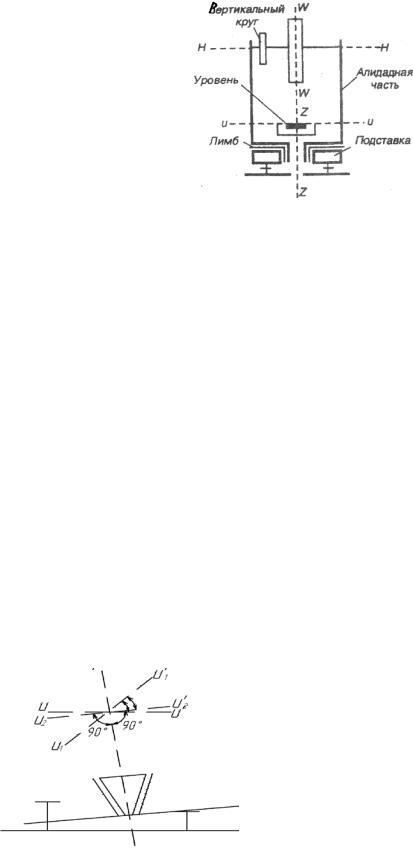

Рис. 2.1. Геометрическая схема теодолита
В теодолите должны выполняться следующие геометрические условия:
1. Ось вращения теодолита ZZ должна быть перпендикулярна оси цилиндрического уровня при алидаде горизонтального круга UU.
2. Ось вращения зрительной трубы НН должна быть перпенди- |
||
кулярна визирной оси WW. |
И |
|
3. Ось вращения теодолита ZZ |
||
должна быть перпендикулярна |
||
оси вращения зрительной трубы НН. |
|
|
Остаточное влияние этих погрешностейДисключается специаль- |
||
ными методами работы с при орами. Производство измерений без |
||
предварительного выполнения поверок и юстировок недопусти- |
|||||
мо. |
|
|
А |
|
|
До начала наблюден й каждая бригада должна выполнить эти |
|||||
|
|||||
|
|
б |
|
||
поверки и ряд исследован й теодолита с целью установления его при- |
|||||
годности к работе. Поверкиии исследования выполняются всеми чле- |
|||||
нами бригады, обязательно проверяется соблюдение следующих тре- |
|||||
бований к теодолиту. |
|
|
|
||
|
С |
|
Первая |
поверка. Вращение |
|
|
|
|
подъемных винтов подставки должно |
||
|
|
|
быть плавным, без скачков и срывов. |
||
|
|
|
Вторая поверка. Ось цилиндри- |
||
|
|
|
ческого уровня горизонтального круга |
||
|
|
|
UU должна быть перпендикулярна оси |
||
|
|
|
вращения теодолита ZZ (рис. 2.2). |
||
|
|
|
Теодолит |
устанавливают так, |
|
|
|
|
чтобы уровень при алидаде горизон- |
||
|
|
|
|||
Рис. 2.2. Поверка уровня при |
тального круга располагался парал- |
||||
алидаде горизонтального круга |
лельно двум подъемным винтам; вра- |
||||
|
|
|
8 |
|
|
|
|
|
|
||
щением этих подъемных винтов в разные стороны пузырек уровня устанавливается на середину ампулы (в нуль-пункт), затем открепляют закрепительный винт алидады, поворачивают верхнюю часть теодолита на 90° и вращением третьего подъемного винта устанавливают пузырек уровня в нуль-пункт. После этого открепляют закрепительный винт алидады и поворачивают верхнюю часть теодолита на 180°. Если пузырек сместился с нуль-пункта не более чем на одно деление, то условие выполнено.
Если условие нарушено, то юстировку (исправление) производят исправительными винтами уровня (под наблюдением руководителя практики). Для этого смещают пузырек уровня к нуль-пункту на половину его отклонения исправительными винтами уровня и окончательно устанавливают пузырек уровня в нуль-пункт подъемным винтом. После выполнения юстировки поверку повторяют.
Третья поверка. Визирная ось зрительной трубы WW должна быть перпендикулярна оси вращения трубы НН (определение коллимационной ошибки С). Угол отклонения визирной оси WW трубы от
перпендикуляра к ее горизонтальной оси НН вращения называется |
|
коллимационной погрешностью С. |
И |
Для проверки данного условия выбирают удаленную (>50 м), |
|
находящуюся на горизонте, ясно видимую точку М, визируют на нее, |
|
|
Д |
например, при положении КП, и ерут отсчет по лимбу горизонталь- |
|
А |
|
б |
|
ного круга П (рис. 2.3)и. Затем переводят трубу через зенит, визируют
на точку М при положен КЛ и снова берут отсчет по лимбу горизонтального круга Л. При отсутствии коллимационной погрешности
Л − П ±180о =С0.
Рис. 2.3. Определение колимационной погрешности
9
Если коллимационная погрешность имеет место, то при первом наведении трубы (КП) визирная ось займет положение VV', а правильный N отсчет по лимбу будет
N = П + С . |
(1) |
При втором наведении (КЛ) визирная ось займет положение V1V'1, а правильный отсчет по лимбу будет
N = Л − С ±180о . |
(2) |
Сравнивая эти формулы, видим, что коллимационная погреш-
ность влияет на отсчеты по лимбу с разными знаками, следовательно, |
||||||
N = (П + Л ±180о ) / 2, |
|
|
И |
|
||
т.е. среднее из отсчетов свободно от влияния |
||||||
коллимационной погрешности. |
Д |
|
||||
Для |
определения |
коллимационной погрешности |
вычтем выра- |
|||
жение (1) |
из |
|
|
о |
|
о |
(2), получим Л − П ±180 − 2С = 0 или С = ( |
Л − П ±180 )/2 . |
|||||
|
|
|
|
А |
|
|
Для исключения влияния коллимационной погрешности уста- |
||||||
навливают на лимбе средний отсчет N (минуты): |
|
|||||
|
|
и |
|
|
|
|
|
|
|
N = (П + Л ) / 2 . |
|
||
|
|
С |
|
|
|
|
Центр сетки н тей прибэтом сойдет с точки М. Ослабив верти-
кальный закрепительный в нт сетки нитей, горизонтальными винтами сетки передвигают ее до совмещения центра сетки нитей с изображением точки М.
Четвертая поверка. Горизонтальная ось вращения трубы должна быть перпендикулярна к вертикальной оси прибора. Выполнение этого условия необходимо для того, чтобы после приведения теодолита в рабочее положение коллимационная плоскость занимала вертикальное положение (рис. 2.4).
