Материал: 1 ЛАБОРАТОРНА РОБОТА (02.02)

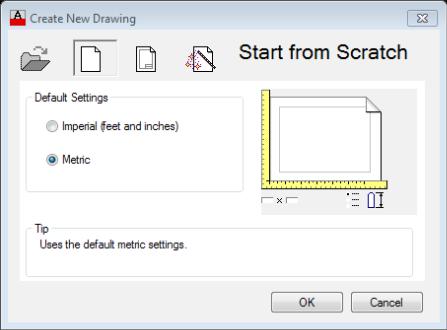

Рисунок 1.10 -Вікно Create New Drawing (Створення нового

креслення)

Вікно Create New Drawing (Створення нового креслення) дає змогу відкрити існуючий документ, створити новий документ без шаблона, з шаблоном та за допомогою майстрів Quick Setup (Швидка підготовка) або Advanced Setup (Детальна підготовка).

Далі слід задати параметри майбутнього креслення, включаючи одиниці виміру лінійних та кутових величин, точність, напрямки завдання кутів, розміри формату.

Якщо в процесі роботи треба змінити параметри креслення, або робота проводиться з версією AutoCAD, де майстер відсутній, то перед початком роботи слід задати необхідні параметри:

Формат аркушу задається командою LIMITS, після чого вводяться координати лівого нижнього та правого верхнього кута.

Стиль розмірів задається в закладці Annotate (Анотації). Для цього у розділі Dimension (Розмір) необхідно натиснути кнопку з маленькою стрілкою (рис. 1.11), або ввести команду DIMSTYLE.

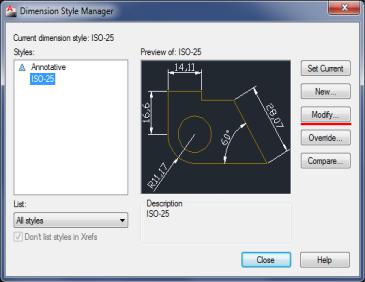

Рисунок 1.11 – Стилі розмірів

Для модифікацій стилів розмірів треба натиснути кнопку Modify (Модифікація):

-у вкладці Lines (Лінії) – стиль розмірних ліній та ліній винесення (рис. 1.12);

-у вкладці Symbols and Arrows (Символи та стрілки) - стиль

та розмір стрілок (рис. 1.13);

- у вкладці Text (Текст) — висоту, стиль та позиціювання тексту (рис. 1.14).

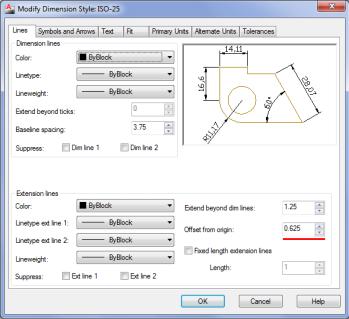

Рисунок 1.12– Задання стилю розмірних ліній та стрілок

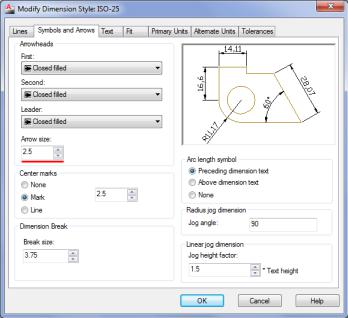

рис1.13

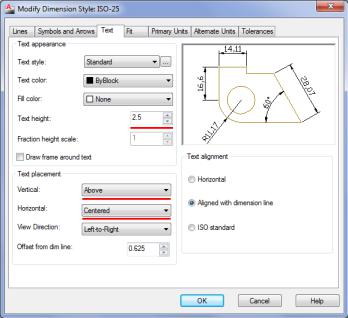

Рисунок 1.14 – Задання стилю розмірного тексту

Стиль текста задається в закладці Annotate (Анотації). Для цього у розділі Text (Текст) необхідно натиснути кнопку з маленькою стрілкою ?????? (рис. 1.15), або командою STYLE.
