Материал: 1 ЛАБОРАТОРНА РОБОТА (02.02)
Рис. 1.4 — Workspace

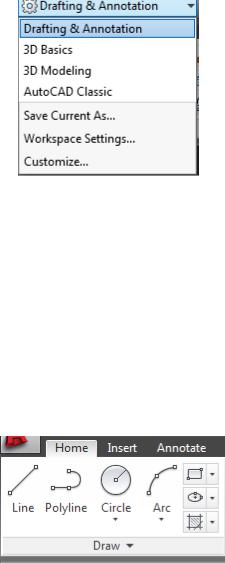

Для креслення, постановки розмірів, редагування зображення можливе використання Ribbon стрічкових інструментальних панелей,
призначених для швидкого виклику команди за допомогою піктограм (рис.1.5). Ці панелі розташовані у верхній частині екрана, їх кількість та положення можна змінювати у процесі роботи. В разі потреби можна також створювати власні панелі, на які збирати команди, необхідні для виконання конкретної роботи. Прийоми роботи з інструментальними панелями розглядаються у лабораторній роботі 2.
Рисунок 1.5 - Вигляд інструментальної панелі Home
Для швидкого пошуку у довідковій системі і доступу до мережевих служб у заголовку вікна AutoCAD 2013 праворуч розташована група інструментів (рис. 1.6)
Рисунок 1.6 — Права частина заголовку вікна AutoCAD2013
Під робочою областю знаходиться командний рядок, за допомогою якого вводяться команди з клавіатури, а також задаються необхідні параметри команд (рис.1.7). Префікси команд представлені в таблиці 1.1.
Рисунок 1.7 - Вигляд командного рядку
Префікс команд |
Призначення префікса |
|
|
' (апостроф) |
Для виконання однієї команди, не |
||
|
перериваючи виконання іншої |
|
|
- (дефіс) |
Режим вводу параметрів команди |
||
|
у командному рядку замість вікна |
||
_ (підкреслення) |
Необхідний для |
використання |
|
|
англомовних |
команд |
в |
|
локалізованих версіях |
|
|
В нижній частині екрану під командним рядком знаходиться рядок стану, який містить координати курсору і кнопки вмикання/вимикання режимів креслення:(таблиця та іконки) Infer
Constraints(Автоматичне накладання геометричних обмежень), Snap Mode (Прив'язка до сітки), Grid Display (Відображення сітка), Ortho Mode (Ортогональне креслення), Polar Tracking (Полярне відстеження), Object Snap (Об’єктні прив’язки), 3D Object Snap (3D об’єктні прив’язки), Object Snap Tracking (Вирівнювання за точками прив'язок), Allow/Disallow Dynamic UCS(Використання динамічних систем координат користувача), Dynamic Input (Динамічне коректування розмірів поточного примітиву, перемикання між розмірами здійснюється Tab), Show/Hide Lineweight (Відображення товщини ліній), Show/Hide Transparency (Відображення прозорості примітивів), Quick Properties (Швидке коректування базових властивостей примітивів), Selection Cycling (Інструмент вибору альтернативних примітивів під курсором), Annotation Monitor(Спостереження за статусом анотацій) (Рис.1.8).
Крім того він має кнопку переходу з одного простору креслення в інший:(таблиця та іконки) Model (Перехід до простору аркушу),
Quick View Layouts (Швидкий перехід між аркушами і моделлю), Quick View Drawing (Швидкий перехід між відкритими документами), Annotation Scale (Масштаб анотацій), Annotation Visibility:Show annotative objects for all scales (Видимість анотацій), Automatically add scales to annotative objects when the annotation scale changes (Автоматично додавати масштаби анотативним об'єктам), Workspace Switching(Вибір та налаштування інтерфейсу), Toolbar/Window Positions Unlocked(Фіксація розміру та положення панелей інструментів), Hardware Acceleration(Апаратне прискорення), Isolate Objects(Ізолювати об'єкт), Application .Status Bar Menu (Налаштування рядку статусу), Clean screen (Максимізувати робочу область) (Рис.1.8)
Рисунок 1.8 - Рядок стану ліворуч Status Toggles (Перемикання
статусу)
Рисунок 1.8 - Рядок стану праворуч
Application .Status Bar Menu (Налаштування рядку статусу)
1.1.2 Завдання параметрів креслення
За замовченням команда New (Новий) викликає діалогове вікно

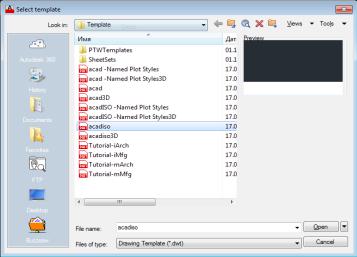

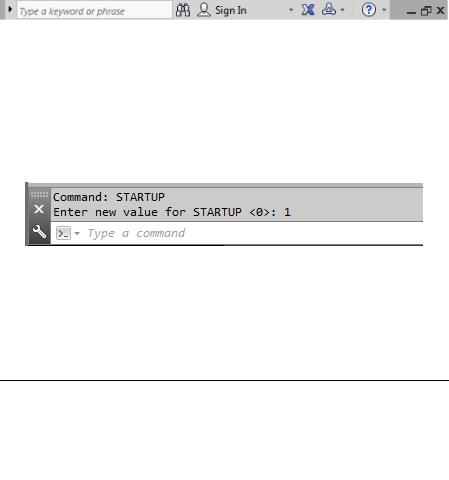

Select Template (Вибір шаблона креслення) (Рис. 1.9). У ньому необхідно вибрати шаблон acadiso. Для користувацьких налаштувань також можна використовувати майстер Create New Drawing (Створення нового креслення) (Рис.1.10). Він теж запускається командою New, але значення системної змінної STARTUP необхідно змінити на 1.(Рис.1.7)
Рисунок 1.9 Вигляд вікна Select Template (Вибір
шаблона креслення)
