Методы и средства измерений давления Деформационные манометры

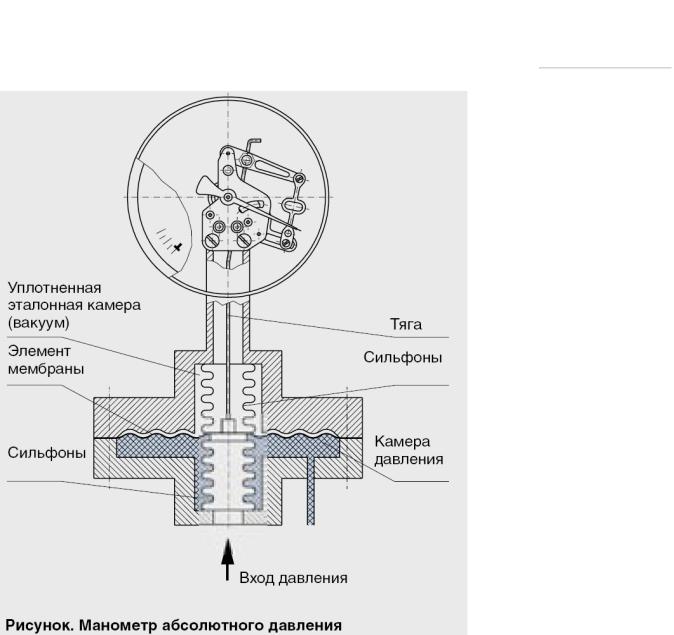

Манометры с мембранными коробками
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
191 |
|
Методы и средства измерений давления Деформационные манометры

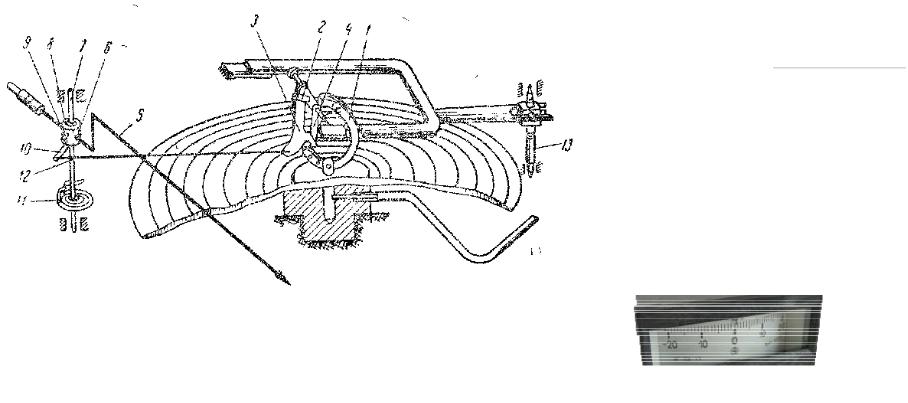

Тягонапоромеры мембранные
Пределы измерений
до 25 кПа
Класс точности
1,5; 2,5
Чувствительным элементом прибора является герметичная мембранная коробка, состоящая из двух мембран, сваренных роликовой сваркой или спаянных припоем. Мембраны изготовляются из бериллиевой бронзы.
Измеряемое плюсовое давление подводится к штуцеру, соединенному с внутренней полостью мембраны трубкой, Разность давлений вызывает перемещение жесткого центра верхней мембраны,
которое поводком / передается на рычаг 3.
Это перемещение передается далее через тягу 12 на ось стрелки 7, Установка стрелки на нуль производится корректором 13.
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
192 |
|
Методы и средства измерений давления Деформационные манометры

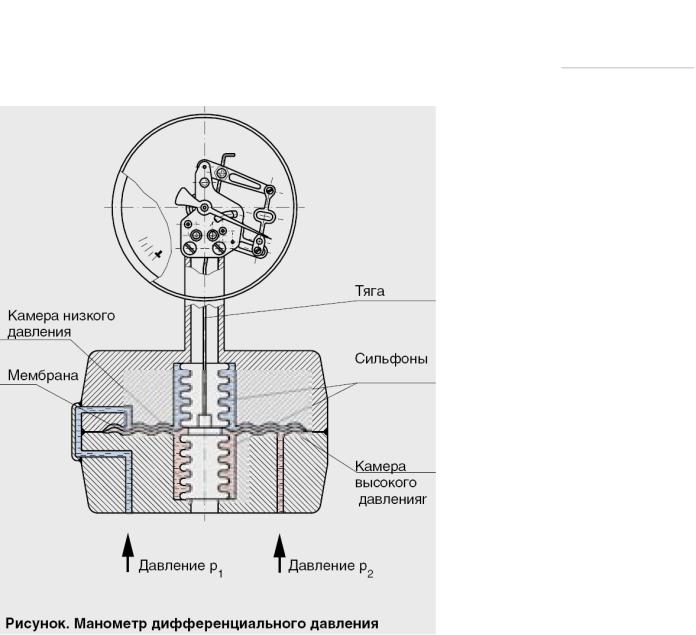

Дифманометры (измерение разности давлений)
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
193 |
|
Методы и средства измерений давления Деформационные манометры

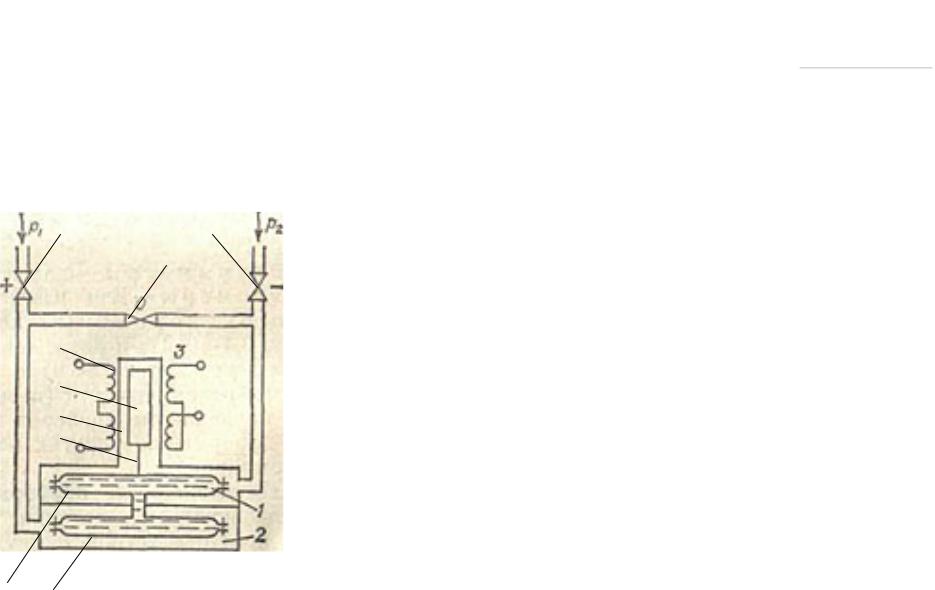

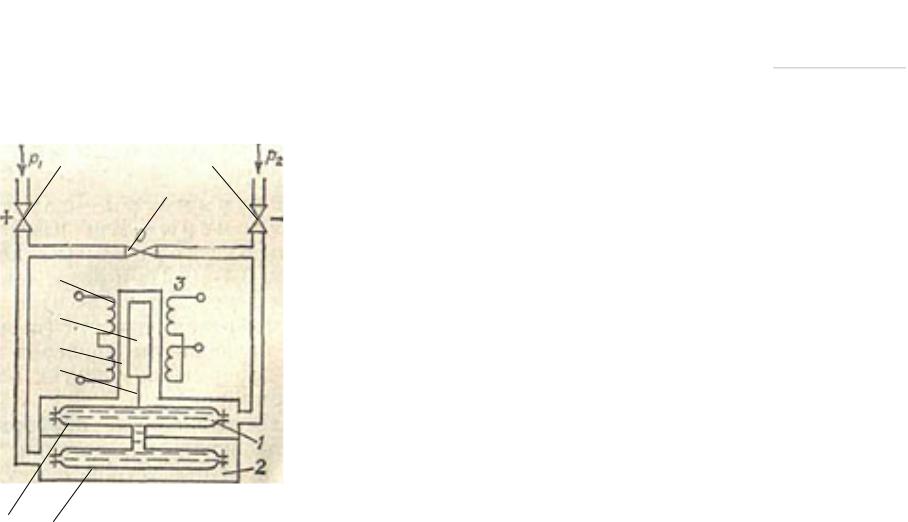

Дифманометры ДМ (измерение разности давлений)
10 |
10 |
|
9 |
8
7
6
5
3 4
Диапазон измерений от 1,6 |
кПа до 0,63 МПа |
|
Рабочее давление |
до 63 |
МПа |
Класс точности |
1; 1,5 |
|
1.«-» камера Р1>Р2
2.«+» камера
3.мембранная коробка низкого давления
4.мембранная коробка высокого давления
5.стержень
6.разделительная трубка
7.сердечник
8.катушка дифтрансформаторного преобразователя
9.уравнительный вентиль
10.запорный вентиль
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
194 |
|
Методы и средства измерений давления Деформационные манометры
Дифманометры ДМ (измерение разности давлений)
10 |
10 |
|
9 |
8
7
6
5
Под действием давления
мембранная коробка 1 сжимается,
часть воды перетекает в коробку 2, вызывая ее деформацию и
перемещение сердечника 7.
Мембраны имеют одинаковый профиль и при односторонних перегрузках рабочим давлением одна их коробок складывается, а ЧЭ сохраняет свою упругую характеристику.
3 4 |
Нижняя мембранная коробка имеет малую |
|
жесткость для компенсации температурных |
изменений объема жидкости.
