Методы и средства измерений давления Деформационные манометры
Первый деформационный манометр
изготовил швейцарский инженер Рудольф Шинц, который в 1846 г. применил трубчатый чувствительный элемент для измерения давления. Позднее конструкцию усовершенствовал М. Бурдон, выпустив в 1848 первые промышленные манометры.
Принцип действия упругие чувствительные элементы, осуществляющие преобразование давления в пропорциональное перемещение рабочей точки.
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
186 |
|
Методы и средства измерений давления Деформационные манометры
Статическая (упругая) характеристика – зависимость
перемещения рабочей точки от давления.
Она характеризуется:
•начальной зоной пропорциональных перемещений
(упругая деформация)
•нелинейной областью (пластическая деформация)
•гистерезисом (вариация прямого и обратного
ходов)
•упругим последействием (запаздывания)
Она определяется:
•формой
•крутизной
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
187 |
|
Методы и средства измерений давления Деформационные манометры
Характеристика упругих свойств чувствительных элементов - жесткостью по силе:
kF = F/h= pSэ/h
F – сила, действующая на упругий ЧЭ (перестановочное усилие)
Sэ – эффективная площадь ЧЭ h = перемещение рабочей точки
Методические погрешности
• влияние температуры на упругие характеристики чувствительного элемента
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
188 |
|
Методы и средства измерений давления Деформационные манометры

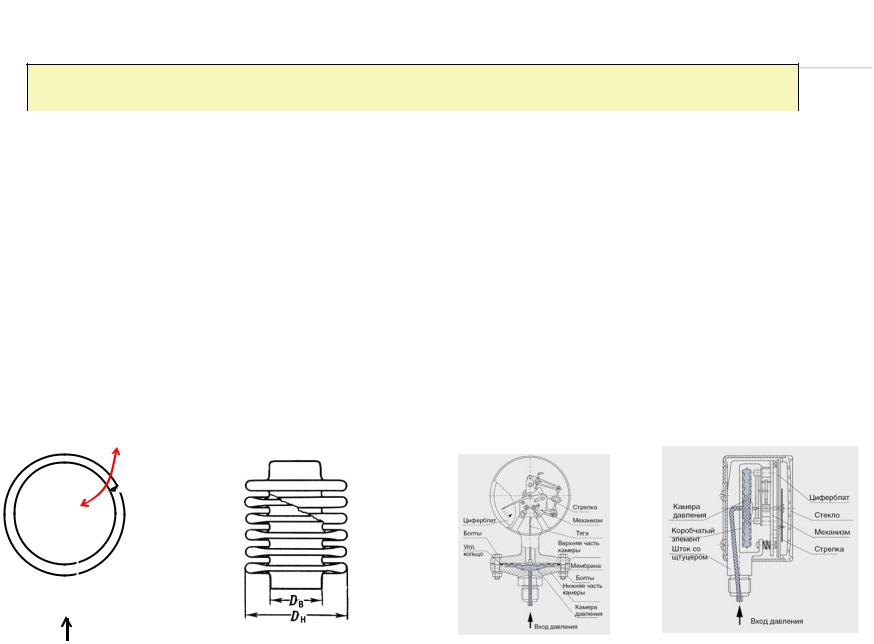

типы чувствительных элементов
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
трубчатая пружина |
|
сильфон |
|
мембрана |
|
мембранная коробка |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
одновитковые пружины |
|
тонкостенная трубка с |
|
гибкая тонкая пластина, |
|
сваренные или спаянные |
|||||||||
эллиптического или |
|
поперечными кольцевыми |
|
закрепленная по |
|
по внешней кромке |
|||||||||
плоскоовального сечения. |
|
гофрами на боковой |
|
окружности. Под |
|
мембраны. Жесткость |
|||||||||
Открытый конец |
|
стенке. жесткость зависит |
|
влиянием разности |
|
коробки вдвое ниже |
|||||||||
закреплен в держателе, а |
|
от материала, наружного |
|
давлений центр |
|
жесткости каждой из |
|||||||||
открытый перемещается |
|
и внутреннего диаметров, |
|
мембраны перемещается. |
|
мембран. |
|||||||||
на 3 – 5 мм. Для давлений |
|
радиуса закругления |
|
У мембран нелинейная |
|
|
|
|
|||||||
до 5 МПа изготавливают |
|
гофр, угла уплотнения |
|
статическая |
|
|
|
|
|||||||
из латуни или бронзы, а |
|
гофр и их числа. |
|
характеристика и малые |
|
|
|
|
|||||||
для высоких из |
|
Выполняются |
|
перемещения, поэтому их |
|
|
|
|
|||||||
легированных сталей и |
|
цельнотянутыми или |
|
применяют для |
|
|
|
|
|||||||
сплавов никеля. |
|
сварными. |
|
преобразования в силу. |
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Р
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
189 |
|
Методы и средства измерений давления Деформационные манометры

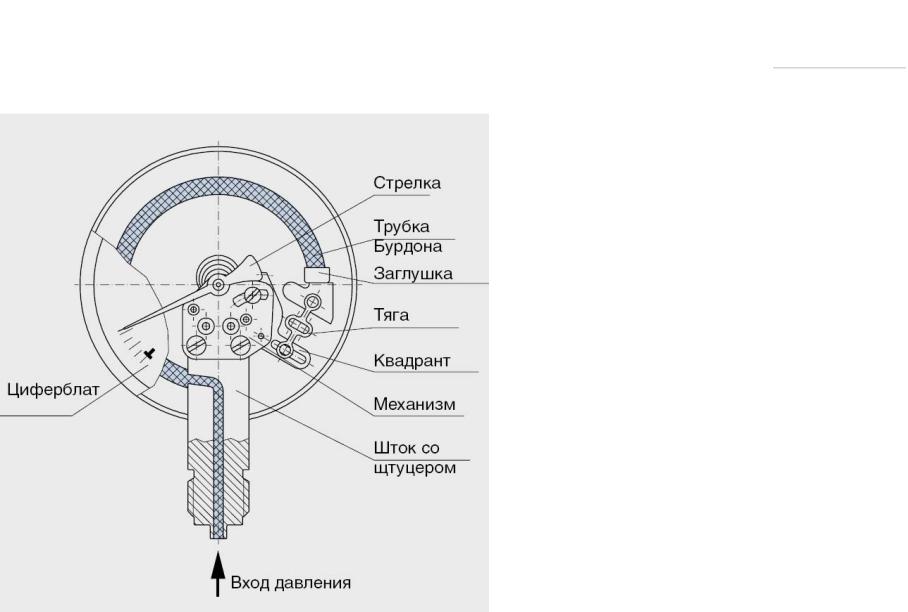

Пружинные манометры
Пределы измерений
избыточное |
0,1 … 1000 МПа |
вакуумметры |
-0,1 … 0 МПа |
абс. давление |
0 … 2,5 МПа |
Класс точности
образцовые
0,16; 0,25; 0,4
повышенной точности
0,6; 1
технические
1,5; 2,5; 4
