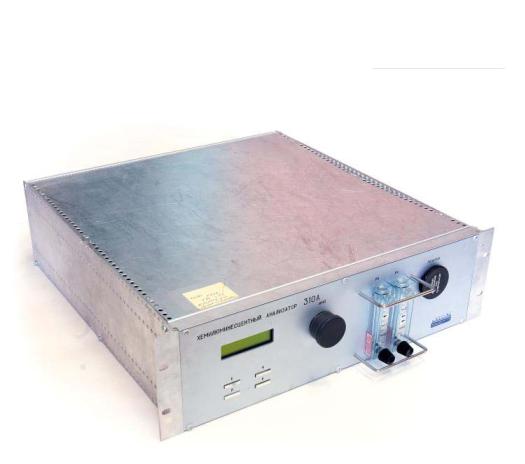

Измерение состава и свойств веществ Хемилюсцентные газоанализаторы
Газоанализаторы для определения концентрации NO + NO2
Принцип действия:
+12%, +20%
измерительный
регистрирующий
преобразователь
прибор
анализируемыйгаз
сброс
реакционная
блок дожига
фильтр
побудитель
камера
озона
расхода
воздух
конвертер
генератор
фильтр
озона
восстановление NO2 до NO при температуре 800 оС
Вреакционной камере NO окисляется озоном, при этом реакция сопровождается свечением, интенсивность которого зависитот концентрации NO и фиксируется фотоэлектронным умножителем.
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.
568
Измерение состава и свойств веществ Циркониевые кислородомеры
Принцип действия:
Разность
t=550…570 OC
потенциалов
анализируемый
ЭДС
зависитот
газ
концентрации
воздух
кислородав каждой
из камер
Диапазон
0 … 21 %
диоксидциркония платиновый электрод
Точность
+3%
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.
569
Измерение состава и свойств веществ Циркониевые кислородомеры

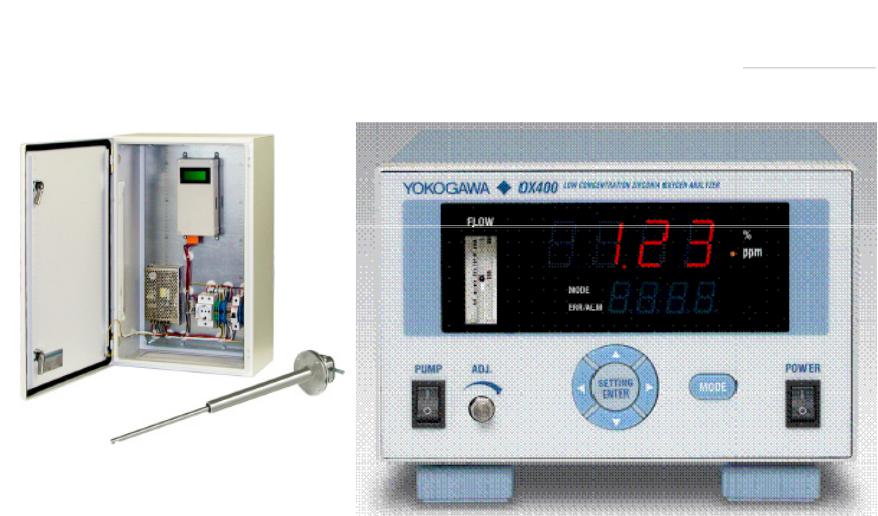

Циркониевый анализатор
Циркониевый анализатор кислорода
кислорода ИКТС 11.1
Yokogawa OX400
