Измерение состава и свойств веществ Хроматографические гаоанализаторы

Принцип действия:

Фронтальные ХГА:

анализируемая смесь вместе с газом носителем подается в колонку и анализируемые компоненты поглощаются до тех пор пока у сорбента не наступит насыщение, причем момент насыщения компонента для каждого компонента свой.

Измерение состава и свойств веществ Хроматографические гаоанализаторы

Принцип действия:

Вытеснительные ХГА:

продвижение компонентов смеси и их вымывание из колонки происходит под действием потока вытеснителя.

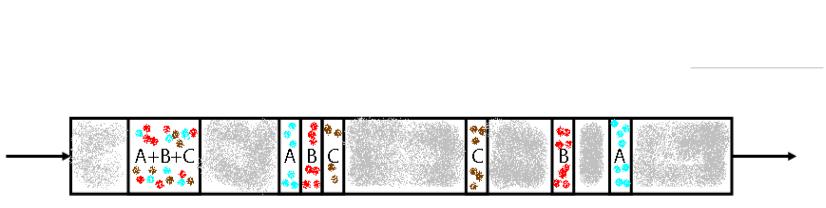

Компоненты анализируемой смеси перемещаются впереди фронта вытеснителя и разделяются на зоны в соответствии с их сорбционным сродством.

Измерение состава и свойств веществ Хроматографические гаоанализаторы

Наибольшая скорость у наименеесорбируемыегазы, поэтому они выносятся первыми.

Каждый компонентобразует бинарную смесь, которую анализируютв детекторе.

Выходной сигнал детектора подается на регистрирующийприбор.

На диаграммесамописца(экрана регистратора) выход каждого из компонента сопровождается пиком.

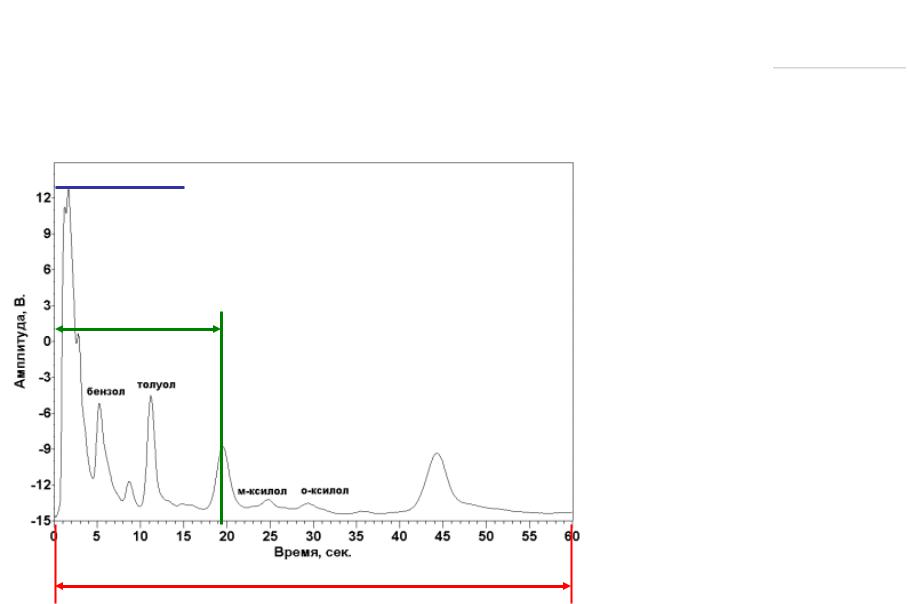

График, фиксирующийвыход компонентов называютхроматограммой.

Измерение состава и свойств веществ Хроматографические гаоанализаторы

Конструкция:

МП

газ-носитель регулятор

температуры
