Измерение состава и свойств веществ Оптические газоанализаторы

Газоанализаторы инфракрасного и ультрафиолетового

поглощения

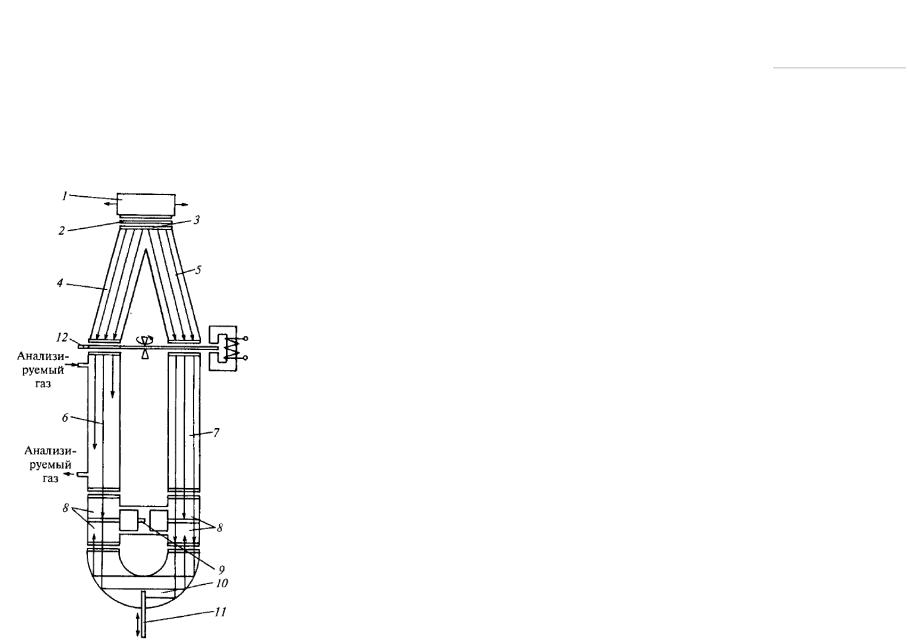

потокинфракрасного излученияпроходитчерез светофильтр 2 и разделяетсяна два потока: анализируемый 4 и эталонный 5

светоотделитель 3 заполнен неопределяемым компонентом соспектром поглощениячастично перекрывающим спектр поглощения анализируемого газа

послепрохождения камер с анализируемым газом 6 и азотом7 потокиизлученияпопадают визмерительную камеру8, разделенную по высотена две частидля каждого потока

левая иправаячасить верхнейсекциикамеры 8 соединены микродатчиком 9 (мостиздвух никелевых резисторов, выполненных в виде решеткиинагретых до 120 0Сидвух обычных резисторов

Измерение состава и свойств веществ Оптические газоанализаторы

Газоанализаторы инфракрасного и ультрафиолетового

поглощения

в правую частькамеры поступает постоянныйэталонный поток5, а в левую частьпоток 6 зависящийот концентрациианализируемогогаза

засчет разностидавлений в секциях возникает микропотокгаза, который вызываеттеплоотдачу от никелевых резисторов, их сопротивление иизменение сигнала моста

оптическийсоединитель 10 служитдля удлинения канала нижнейчастиизмерительнойкамеры 8

заслонка 11 используетсядляначальнойбалансировки оптических каналов

обтюратор12 служитдлясоздания пульсацийсветового потока

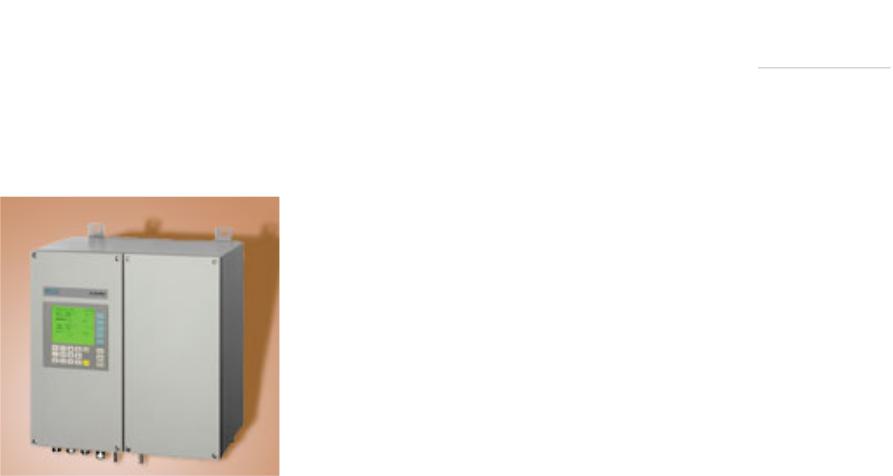

Измерение состава и свойств веществ Оптические газоанализаторы

Газоанализаторы инфракрасного и ультрафиолетового

поглощения

Измерение состава и свойств веществ Оптические газоанализаторы

Газоанализаторы инфракрасного и ультрафиолетового

поглощения

Какие преимущества и недостатки?

Измерение состава и свойств веществ Оптические газоанализаторы

Газоанализаторы инфракрасного и ультрафиолетового

поглощения

Преимущества:

–Стабильность нуля

–Высокая разрешающая способность

–Отсутствие контакта между загазованной

атмосферой и измерительными элементами и, как следствие, надежность

–Нет необходимости частой калибровки на эталонных смесях

–Допустимость концентрационной перегрузки
