Если место расположения КС не удовлетворяет какимлибо требованиям СНиПов или технологии, то целесообразно сместить станцию к наиболее крупным понизительным подстанциям, узлам сброса дренажных вод, установкам для утилизации тепла и др.

3.4.Компоновка компрессорных станций

3.4.1.Общие сведения

Компоновкой компрессорной станции называется взаимное расположение ее сооружений на отведенной площадке, а также взаимное расположение производственных и бытовых помещений в главном здании компрессорной станции и расположение в них основного и вспомогательного оборудования компрессорных установок.

При выполнении компоновки компрессорной станции необходимо:

-соблюдать, при наименьшей стоимости строительства, надежность, безопасность и удобство обслуживания оборудования, как в нормальных, так и в аварийных условиях при наименьшем количестве обслуживающего персонала и максимальном использовании средств автоматизации;

-компактно располагать оборудование и помещения, что приведет к сокращению площадей и объемов помещений,

атакже длин коммуникаций (трубопроводов, электрокабелей и пр.);

40

-выделять взрывоопасное и пожароопасное оборудование и материалы в отдельные помещения, отвечающие специальным условиям и нормам;

-предусматривать защиту строительных конструк-

ций здания от действия вибрационных колебаний при работе оборудования, создающего эти колебания;

-предусматривать возможность последующей замены малопроизводительного или морально устаревшего оборудования на новое без коренной реконструкции здания; предусматривать возможность расширения и увеличения мощности компрессорной станции без нарушения эксплуатации оборудования во время выполнения работ по реконструкции;

-соблюдать требования правил техники безопасности и охраны труда, санитарных и строительных норм, технических условий и правил проектирования промышленных предприятий, а также противопожарных правил.

Компоновка компрессорной станции должна выполняться главным образом с учетом возможных минимальных первоначальных затрат и минимальных ежегодных издержек на эксплуатацию компрессорных установок.

3.4.2.Состав сооружений и выбор варианта компоновки

КС

К сооружениям компрессорной станции относятся: главное здание, воздухосборники или другие группы воздухохранительных емкостей, водоснабжающие и водоохлаждающие устройства (насосная станция, напорная башня, градирня, бассейн и т. п.), отдельно стоящие или пристраиваемые воздухозаборные устройства (воздухоприемники, воздухозаборные шахты, фильтркамеры) различные колодцы, лестницы и площадки обслуживания оборудования и арматуры, а также трансформаторные подстанции.

41

В каждом отдельном случае состав основных частей главного здания и вспомогательных сооружений компрессорной станции различен и зависит от установленной производительности компрессорной станции, места расположения ее на площадке предприятия, принятых схем водоснабжения, электроснабжения, теплоснабжения. Кроме того следует учитывать будет ли машинный зал компрессорной станции построен в виде отдельно стоящего здания в комплексе других сооружений или он будет примыкать к другому производственному корпусу.

Состав сооружений компрессорной станции оказывает прямое влияние на ее компоновку.

За основу компоновки компрессорной станции берется технологическая схема получения сжатого воздуха, типы, габариты и особенности конструкций принятых компрессоров, их приводов и вспомогательного оборудования, типы грузоподъемных устройств и принятые размеры машинного зала. В больших компрессорных станциях на ее компоновку оказывают влияние принятая схема вентиляции машинного зала и необходимость устройства отдельных вентиляционных помещений (венткамер).

Компоновка компрессорной станции должна производиться в увязке взаимного расположения сооружений и оборудования со строительными конструкциями и внутристанционными коммуникациями.

Некоторые вопросы компоновки, а именно окончательную планировку и выбор архитектурно-конструктивного решения сооружений компрессорной станции, необходимо рассматривать одновременно с вопросами выбора и компоновки оборудования собственно компрессорной станции.

Расположение производственных и вспомогательных помещений с окончательными размерами площадей и высот помещений определяется после распределения оборудования по своему назначению и характеру эксплуатации по помеще-

42

ниям главного здания. При этом учитывается предварительная планировка основных сооружений компрессорной станции, а также главные решения строительной части здания. Затем производится уточнение предварительно произведенной компоновки оборудования с привязками фундаментов оборудования к разбивочным осям здания или строительным конструкциям (стенам, колоннам и т. п.).

Обычно компрессорные станции сооружаются отдельно стоящими зданиями, так как при этом удовлетворяется большинство требований, предъявляемых к строительству и эксплуатации компрессорных станций. В отдельных случаях допускается блокирование компрессорной станции с другими производственными помещениями в одном корпусе при условии выполнения упомянутых выше требований, предъявляемых к компоновкам и эксплуатации основного и вспомогательного оборудования, а также требований санитарных норм и правил безопасности. Блокирование компрессорной станции с другими производственными помещениями возможно, если шум и вибрация, создающиеся компрессорными установками, не будут помехой производственным процессам, имеющим место в помещениях, к которым пристраивается машинный зал компрессорной станции, и по условиям взрывоопасности такое блокирование допускается.

Пристраиваемая компрессорная станция должна обязательно иметь не менее двух свободных стен, одна из которых - торец расширения, а другая - светлая сторона с оконными проемами требуемой площади.

На рис. 4 приведены наиболее часто встречающиеся варианты компоновок основных сооружений компрессорной станции.

Наиболее желательной считается сомкнутая компоновка (рис. 4а). Все основные части главного здания непосредственно примыкают друг к другу, что способствует сокращению стоимости строительства и созданию хороших ус-

43

ловий эксплуатации. Вариант полусомкнутой компоновки (рис. 4б) чаще всего является вынужденным: например, когда машинный зал компрессорной станции почему-либо нельзя пристроить к существующей трансформаторной подстанции или к насосной станции оборотного водоснабжения.

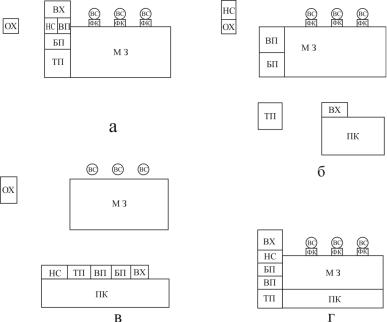

Рис. 4. Варианты компоновок основных сооружений компрессорной станции:

ВX - воздухохранительные емкости; НС - насосная станция; ОХ - охлаждающее устройство; ВП - вспомогательные помещения; БП — бытовые помещения; ТП - трансформаторная подстанция; ПК - производственный корпус
