Продувку производят периодически по мере накопления воды и масла. Газ, поступающий вместе с жидкостью в продувочный бак, выводится из него по трубе, которую у воздушных компрессоров сообщают с атмосферой, а у газовых - с всасывающей магистралью первой ступени. Продувочный бак снабжают смотровыми стеклами и сливным краном, В компрессорах для взрывоопасных и токсичных газов на трубе слива из продувочного бака предусматривают гидрозатвор, исключающий опасность прорыва газа в помещение после опорожнения бака,

Для удобства обслуживания все продувочные вентили располагают в машинном зале на щите управления. Помимо продувочного вентиля, на каждой линии устанавливают еще запорный, которым пользуются в случае неисправности продувочного.

Для периодического выпуска влаги из МВО рекомендуется применять конденсационные горшки или другие автоматически действующие устройства.

Продувочные трубопроводы на участках до продувочных вентилей находятся под давлением газа соответствующей ступени и должны быть на него рассчитаны. Участки трубопроводов за продувочными вентилями при достаточном увеличении проходного сечения не подвержены значительному давлению и могут быть изготовлены из газовых труб с соединением на нормальных фитингах.

55

4. ВОДОСНАБЖЕНИЕ КОМПРЕССОРНОЙ СТАНЦИИ

4.1. Общие сведения

Водоснабжение компрессорной станции осуществляется с целью удовлетворения потребностей в воде производственных, хозяйственно-питьевых (бытовых) и противопожарных нужд. В водоснабжении компрессорной станции принимают участие насосные станции, различное оборудование, арматура и трубопроводы.

Основными потребителями воды на компрессорной станции являются компрессоры, концевые охладители сжатого воздуха, а также охладители масла.

Вода, используемая для производственных нужд, должна быть чистой, холодной (15-30 °С) и подаваться в компрессорную станцию под давлением 1,5-2,5 ати. Компрессоры проектируются на так называемые расчетные параметры. Для поршневых компрессоров расчетная температура воздуха на всасывании +20 °С, расчетная температура охлаждающей воды +15 °С (ГОСТ 18985-73), для центробежных - температура воздуха и воды +20 °С.

Допустимый нагрев воды (перепад температуры) при охлаждении компрессора должен быть: в промежуточном охладителе воздуха 4 °С, в охлаждающих рубашках цилиндров низкого и высокого давления 6 °С, в охлаждающих рубашках крышек цилиндров 4 °С.

Температура охлаждающей воды на выходе из всех рубашек цилиндров компрессора должна находиться в пределах 20-40 °С, а температура охлаждающей воды из конечного охладителя не должна превышать 35 °С.

На рис. 6 показана схема охлаждения поршневого компрессора с промежуточным и конечным охладителями.

Подвод охлаждающей воды к охлаждающим рубашкам цилиндров и крышек цилиндров, а также к промежуточным и ко-

56

нечным охладителям может осуществляться из водопровода или системы оборотного водоснабжения.

Выпуск воды из компрессоров и охладителей возможен в канализацию или в систему оборотного водоснабжения. Выпуск воды должен быть устроен на видном месте, лучше всего в воронку, разорванной струей. Вода, использованная потребителями и отводимая от них, собирается по трубам канализации.

Здание компрессорной станции должно быть оборудовано производственным, хозяйственным и противопожарным водопроводом, а также фекальной и производственной канализацией. Чаще всего самостоятельный противопожарный водопровод отсутствует. Для противопожарных целей используют отдельный отвод из производственного или хозяйственнопитьевого водопровода. Хозяйственное и противопожарное водоснабжение компрессорных станций должно выполняться в соответствии с требованиями норм, предъявляемыми к производствам категории Д.

В зависимости от условий промышленной площадки производственный водопровод на компрессорной станции может быть как от самостоятельного источника водоснабжения, так и от системы оборотного водоснабжения. На компрессорных станциях производительностью до 20 м3/мин производственный водопровод допускается совмещать с хозяйственным.

Сточные воды от охлаждаемых компрессоров разрешается выпускать как в производственную, так и в ливневую или фекальную канализацию, если эти воды не возвращаются в систему оборотного водоснабжения.

Компрессоры и охладители воздуха должны быть обеспечены пресной водой в количестве, достаточном для охлаждения. Как исключение допускается охлаждение компрессоров морской водой, если в охладителях установлены трубки из цветного металла.

57

Рис.

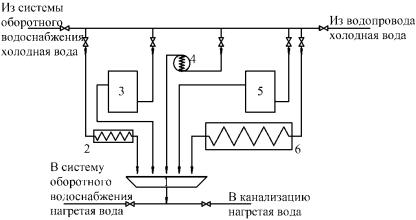

Рис. 6. Схема охлаждения поршневого компрессора:

1 – сливная воронка; 2 – масляный бак со змеевиком охлаждения масла; 3 – цилиндр высокого давления; 4 - промежуточный воздухоохладитель; 5 – цилиндр низкого давления;

6 – концевой воздухоохладитель

Вода для охлаждения компрессорных установок не должна содержать механических и химических примесей. Вода с большим содержанием солей кальция и магния или механических примесей приводит к быстрому загрязнению охлаждаемых поверхностей слоем отложений и накипи, в результате чего ухудшается теплопередача и нарушается режим работы компрессора или охладителя воздуха. Вода для охлаждения компрессора не должна быть жесткой. К качеству охлаждающей воды для компрессорных установок предъявляются следующие требования: жесткость не более 3,57 мг-экв/л, рН в пределах 6-9 и содержание взвеси не более 50 мг/л.

58

В охлаждаемой воде, применяющейся в системе оборотного водоснабжения, не должны содержаться вещества, разрушающие древесину и металл.

Улучшение качества воды осуществляется применением специальной очистки в водоотстойниках или фильтрах.

4.2. Методы определения расхода охлаждающей воды

Расход воды компрессором приводится в технической характеристике компрессора. При отсутствии этих данных расход определяется ориентировочно по средним удельным расходам воды в л/м3 воздуха.

В табл. 4 приведены средние удельные нормы расхода воды для охлаждения воздуха, сжатого до давления 0,6-0,8 МПа.

Таблица 4 Удельные нормы расхода воды на охлаждение компрессоров

Расход воды на концевой воздухоохладитель B, кг/с, определяется по формуле:

t'2 t1'
