третьего звеньев. Причем реакции связи звеньев группы между собой (в точке C) при их условном разделении в указанные уравнения не войдут, т.к. их плечи равны нулю:

Решив уравнения (38, 39), находим недостающие тангенциальные составляющие реакций R12 , R 03 в шарнирах B и D соответственно.

Векторное уравнение сил, приложенных к рассматриваемой группе Ассура 2-3, имеет следующий вид:

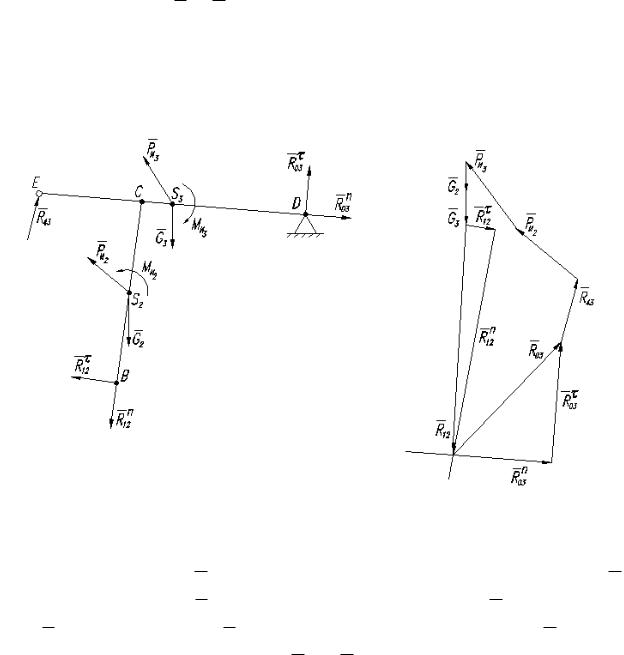

Рис. 12. План сил группы Ассура 2-3

Построение плана сил группы Ассура 2-3 целесообразно начать с известной составляющей R12 , цепь известных векторов замкнуть вектором R 03 . Затем из конца вектора R 03 провести линию в направлении R 03n , из начала вектора R12 — в направлении R12n до их пересечения. Полный вектор R12 получен сложением составляющих векторов R12n и R12 .

При рассмотрении равновесия ведущего звена (рис. 13), к нему кроме известных сил и моментов в точке B необходимо приложить перпендикулярно

21

звену AB силу Py , уравновешивающую действие всех внешних сил, и реакцию связи в опоре А.

Для аналитического определения уравновешивающего усилия Pу составляем уравнение суммы моментов сил относительно точки A:

Векторное уравнение сил приложенных к ведущему звену имеет следующий вид:

Рис. 13. План сил ведущего звена

Уравновешивающий момент находится по формуле

10.2. ОПРЕДЕЛЕНИЕ УРАВНОВЕШИВАЮЩЕЙ СИЛЫ НА КРИВОШИПЕ С ПОМОЩЬЮ ТЕОРЕМЫ Н. Е. ЖУКОВСКОГО

Соотношение между силами, приложенными к механизму (включая и силы инерции), можно получить с помощью вспомогательного рычага Жуковского.

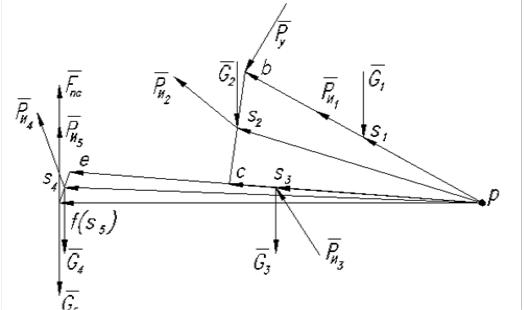

Если какой-либо механизм под действием системы сил, приложенных к этому механизму, находится в равновесии, то повёрнутый на 90 в какую-либо сторону план скоростей, рассматриваемый как твёрдое тело, вращающееся вокруг полюса плана и нагруженное теми же силами, приложенными в соответствующих изображающих точках плана, также находится в равновесии.

Раскладываем моменты инерции звеньев на пару сил:

22

где PУ/ — уравновешивающая сила, рассчитанная с помощью рычага Жуковского; PУ — уравновешивающая сила найденная графическим методом планов сил;

PУmax max PУ/ , PУ .
