Дипломная (вкр): Технології побудови тривимірних моделей у ГІС

Верифікація отриманої моделі, оцінка точності  В загальному випадку оцінка точності може бути якісної, тобто порівняльної, і кількісної - з одержанням конкретних цифр, що характеризують

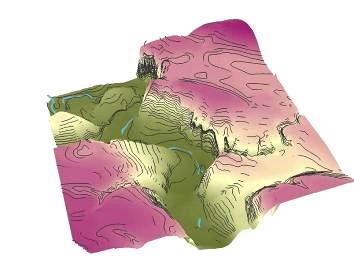

Рис. 3.7. Тривимірна модель рельєфу на тестову ділянку, відтвoрена з грід-файлу засобами „MapInfo Professional / Поверхность”

параметри точності отриманої моделі. Нами були реалізовані обоє цих підходу до верифікації моделі.   Порівняльний аналіз проводився в ГИС ARC/INFO (модуль GRID Tools). При такому способі верифікації кінцева модель рельєфу, представлена регулярною матрицею, порівнюється із моделлю, отриманої методом тріангуляції, тому що для порівняльного аналізу необхідна така модель даних, у якій немає ніяких перетворень і зсувів вихідних даних.   Профілі будувалися в ГИС ARC/INFO за допомогою команди STACKPROFILE, доступної в GRID Tools. Ця команда, на відміну від простого PROFILE, дозволяє задавати профілі одночасно по декількох поверхнях, які можуть бути представлені як регулярними матрицями, так і тріангуляційними поверхнями.   Порівняльний аналіз профілів (рис. 3.9) по моделях показав, що інтерпольовані значення величини Z практично не відрізняються від вихідних, що пізніше підтвердилося статистичними розрахунками. Незначні розбіжності (близько 4,5 м) мають місце на піках і в долинах, розбіжності по озеру склали 1,2 м, що обумовлено режимом інтерполяції в TOPOGRID, але відповідає критеріям точності топографічних карт.

Висновки

Досвід використання “3D Analyst” показує ефективність використання цього модуля при побудові тривимірних зображень рельєфу практично в усіх масштабах, у рівнинних та гірських областях. Неефективність використання TIN починає проявлятися при створенні тривимірних зображень рельєфу крупних масштабів - 1:10.000 і більше, навіть на основі ретельно оцифрованих карт та планів. Обриси окремих трикутників значно спотворюють рельєф як на схилах, так і на днищах долин, балок, спотворюючи реальні плавні обриси перегинами, уступами, що виникли як хибні явища при інтерполяції даних. Також хибно відтворюється рельєф на вздовж країв карти, якщо паралельно краям розташовані ерозійні форми. В такому випадку будуються v_iv_j ребра тріангуляції до “занадто віддалених” точок.. Ми пропонуємо штучно додавати кільканадцять точок з усередненими значеннями висоти вздовж краю карти.

Тривимірні карти, побудовані на основі „МарInfo/Поверхность” з використанням грід-моделі і полігонів Вороного, в багатьох випадках не витримують конкуренції з аналогічними картами, створеними за допомогою тривимірних ГІС фірми “ESRI”, хоча також можуть знайти свою область використання.

5. Охорона праці

Основні положення з охорони праці в Україні встановлені та регламентуються Конституцією України та Законом “Про охорону праці”, а також розробленими на їх основі і відповідно до них нормативно-правовими актами (указами Президента, постановами Кабінету Міністрів, правилами, нормами, інструкціями, стандартами та іншими документами).

Закон „Про охорону праці ” визначає основні положення щодо реалізації конституційного права працівників на охорону їх життя і здоров'я у процесі трудової діяльності, на належні, безпечні і здорові умови праці, регулює за участю відповідних органів державної влади відносини між роботодавцем і працівником з питань безпеки, гігієни праці та виробничого середовища і встановлює єдиний порядок організації охорони праці в Україні. Дія цього Закону поширюється на всіх юридичних та фізичних осіб, які відповідно до законодавства використовують найману працю, та на всіх працюючих.

Охорона праці - це система правових, соціально-економічних,організаційно- технічних, санітарно-гігієнічних , і лікувально-профілактичних заходів та засобів, спрямованих на збереження життя, здоров'я і працездатності людини у процесі трудової діяльності.

Основними принципами охорони праці, відповідно до законів та нормативно-правової бази по охороні праці є: пріоритет життя і здоров’я працівників відповідно до результатів виробничої діяльності підприємства, повна відповідальність власника за створення безпечних і нешкідливих умов праці; соціальний захист працівників; повне відшкодування збитків, в тому числі і моральних, особам, які потерпіли від нещасних випадків на виробництві й професійних захворювань; встановлення єдиних нормативів з охорони праці для усіх підприємств, незалежно від форм власності і видів їх діяльності; навчання населення, професійна підготовка і підвищення кваліфікації працівників з питань охорони праці; участь держави у фінансуванні заходів з охорони праці, використання світового досвіду організації роботи щодо поліпшення умов і безпеки праці. Правила охорони праці під час експлуатації електронно-обчислювальних машин поширюються на всі підприємства, установи, організації, юридичні особи, незалежно від форми власності, відомчої належності, видів діяльності та на фізичних осіб (що займаються підприємницькою діяльністю з правом найму робочої сили), які здійснюють розробку, виробництво та застосування електронно-обчислювальних машин і персональних комп'ютерів, у тому числі й на тих, які мають робочі місця, обладнані ЕОМ, або виконують обслуговування, ремонт та налагодження ЕОМ.

Правила встановлюють вимоги безпеки та санітарно-гігієнічні вимоги до обладнання робочих місць користувачів ЕОМ і працівників, що виконують обслуговування, ремонт та налагодження ЕОМ та роботи із застосуванням ЕОМ, відповідно до сучасного стану техніки та наукових досліджень у сфері безпечної організації робіт з експлуатації ЕОМ та з урахуванням положень міжнародних нормативно-правових актів з цих питань (директиви Ради Європейського Союзу 90/270/ ЄЕС, 89/391/ЄЕС, 89/654/ЄЕС, 89/655/ЄЕС, стандарти 150, МРКІІ).

Вимоги Правил є обов'язковими для всіх працівників при організації та виконанні робіт, пов'язаних з експлуатацією. обслуговуванням, налагоджуванням та ремонтом ЕОМ, а також при проектуванні та реконструкції підприємств, їх виробничих об'єктів, споруд та робочих місць, обладнаних ЕОМ.

 Санітарно-гігієнічні вимоги

- умови праці осіб, які працюють з ЕОМ, повинні відповідати І або II класу згідно з Гігієнічною класифікацією праці за показниками шкідливості та небезпечності факторів виробничого середовища, важкості та напруженості трудового процесу № 4137-86, затвердженою МОЗ СРСР 12. 08. 86.

Вимоги до освітлення

- Приміщення з ЕОМ повинні мати природне і штучне освітлення відповідно до СНиП 11-4-79 "Естественное и искуственное освещение".

Природне світло повинно проникати через бічні світло-прорізи, зорієнтовані, як правило, на північ чи північний схід, і забезпечувати коефіцієнт природної освітленості (КПО) не нижче 1, 5%. Розрахунки КПО проводяться відповідно до СНиП ІІ-4-79.

При виробничій потребі дозволяється експлуатувати ЕОМ у приміщеннях без природного освітлення за узгодженням з органами державного нагляду за охороною праці та органами і установами санітарно-епідеміологічної служби.

Вікна приміщень з відеотерміналами повинні мати регулювальні пристрої для відкривання, а також жалюзі, штори, зовнішні козирки тощо.

Штучне освітлення приміщення з робочими місцями, обладнаними відеотерміналами ЕОМ загального та персонального користування, має бути обладнане системою загального рівномірного освітлення. У виробничих та адміністративно-громадських приміщеннях, де переважають роботи з документами, допускається вживати систему комбінованого освітлення (додатково до загального освітлення встановлюються світильники місцевого освітлення).

Загальне освітлення має бути виконане у вигляді суцільних або переривчатих ліній світильників, що розміщуються збоку від робочих місць (переважно зліва) паралельно лінії зору працівників. Допускається застосовувати світильники таких класів світлорозподілу:

світильники прямого світла - П;

переважно прямого світла - Н;

переважно відбитого світла - В.

При розташуванні відеотерміналів ЕОМ за периметром приміщення лінії світильників штучного освітлення повинні розміщуватися локально над робочими місцями.

Для загального освітлення необхідно застосовувати світильники із розсіювачами та дзеркальними екранними сітками або віддзеркалювачами, укомплектовані високочастотними пускорегулювальними апаратами (ВЧ ПРА). Допускається застосовувати світильники без ВЧ ПРА тільки при використанні моделі з технічною назвою "Кососвет".

Застосування світильників без розсіювачів та екранних сіток забороняється.

Як джерело світла при штучному освітленні повинні застосовуватися, як правило, люмінесцентні лампи типу ЛБ. При обладнанні відбивного освітлення у виробничих та адміністративно-громадських приміщеннях можуть застосовуватися металогалогенові лампи потужністю до 250 Вт. Допускається у світильниках місцевого освітлення застосовувати лампи розжарювання.

Яскравість світильників загального освітлення в зоні кутів випромінювання від 50 град. до 90 град. відносно вертикалі в подовжній і поперечній площинах повинна складати не більше 200 кд/кв. м, а захисний кут світильників повинен бути не більшим за 40 град.

Коефіцієнт запасу (Кз) відповідно до СНиП ІІ-4-79 для освітлювальної установки загального освітлення слід приймати рівним 1, 4.

Коефіцієнт пульсації повинен не перевищувати 5% і забезпечуватися застосуванням газорозрядних ламп у світильниках загального і місцевого освітлення.

При відсутності світильників з ВЧ ПРА лампи багатолампових світильників або розташовані поруч світильники загального освітлення необхідно підключати до різних фаз трифазної мережі.

Рівень освітленості на робочому столі в зоні розташування документів має бути в межах 300-500 лк. У разі неможливості забезпечити даний рівень освітленості системою загального освітлення допускається застосування світильників місцевого освітлення, але при цьому не повинно бути відблисків на поверхні екрана та збільшення освітленості екрану більше ніж до 300 лк.

Світильники місцевого освітлення повинні мати напівпрозорий відбивач світла з захисним кутом не меншим за 40 град.

Необхідно передбачити обмеження прямої блискості від джерела природного та штучного освітлення, при цьому яскравість поверхонь, що світяться (вікна, джерела штучного світла) і перебувають у полі зору, повинна бути не більшою за 200 кд/кв. м.

Для забезпечення нормованих значень освітлення в приміщеннях з відеотерміналами ЕОМ загального та персонального користування необхідно очищати віконне скло та світильники не рідше ніж 2 рази на рік та своєчасно проводити заміну ламп, що перегоріли.

         Вимоги до обладнання

Відеотермінали, ЕОМ, спеціальні периферійні пристрої ЕОМ та устаткування для обслуговування, ремонту та налагодження ЕОМ повинні відповідати вимогам чинних в Україні стандартів, нормативних актів з охорони праці та цих Правил. Відеотермінали, ЕОМ, спеціальні периферійні пристрої ЕОМ закордонного виробництва додатково повинні відповідати вимогам національних стандартів держав-виробників і мати відповідну позначку на корпусі, в паспорті або іншій експлуатаційній документації.

Після введення в дію цих Правил забороняється використання для виробничих потреб нових відеотерміналів, ЕОМ, спеціальних периферійних пристроїв ЕОМ та устаткування для обслуговування, ремонту та налагодження ЕОМ, які підлягають обов'язковій сертифікації в Україні або в стандартах, на які є вимоги щодо забезпечення безпеки праці, життя і здоров'я людей, без наявності виданого в установленому порядку або визнаного в Україні згідно з державною системою сертифікації УкрСЕПРО сертифіката, що засвідчує їхню відповідність обов'язковим вимогам.

Прийняття в експлуатацію зазначеного обладнання повинне здійснюватись тільки за умови наявності в комплекті з ним паспорта, інструкції або іншої експлуатаційної документації, перекладеної українською (або також і російською) мовою.

При наявності відхилень від вимог нормативної документації можливість використання обладнання повинна бути узгоджена з Держнаглядохоронпраці, Держстандартом та організацією-замовником до укладення контракту на постачання. Копії погоджень і сертифікати повинні бути долучені до паспорта або іншої експлуатаційної документації обладнання.

Відеотермінали, ЕОМ, спеціальні периферійні пристрої ЕОМ, вітчизняні та імпортні, що перебувають в експлуатації на час введення в дію цих Правил і не мають вказаного в пункті 3. 2 сертифіката, на протязі двох років після дати введення в дію цих Правил повинні пройти оцінку (експертизу) їх безпечності та нешкідливості для здоров'я людини, відповідності вимогам чинних в Україні стандартів, нормативно-правових актів про охорону праці та цих Правил в організаціях (лабораторіях), що мають дозвіл органів державного нагляду за охороною праці на проведення такої роботи.

За способом захисту людини від ураження електричним струмом відеотермінали, ЕОМ, периферійні пристрої ЕОМ та устаткування для обслуговування, ремонту та налагодження ЕОМ повинні відповідати І класу захисту згідно з ГОСТ 12. 2. 007. 0 "ССБТ. Изделия злектротехнические. Общие требования безопасности" та ГОСТ 25861-83 "Машины вычислительные и системы обработки данных. Требования злектрической и механической безопасности и методы испытаний" або повинні бути заземлені відповідно до ДНАОП 0. 00-1. 21-98.

Вимоги до клавіатури

- виконання клавіатури у вигляді окремого пристрою з можливістю вільного переміщення;

наявність опорного пристрою, який дає змогу змінювати кут нахилу клавіатури в межах від 5 град. до 15 град. і виготовлений з матеріалу з великим коефіцієнтом тертя, що перешкоджає його переміщенню;

висота на рівні переднього ряду не більше 15 мм;

виділення кольором та місцем розташування окремих груп клавіш;

наявність заглиблень посередині клавіш;

однаковий хід всіх клавіш з мінімальним опором натискання 0, 25 Н та максимальним - не більше 1, 5 Н;

виділення кольором на клавішах символів різних алфавітів (англійського, українського або російського).

Вимоги до розміщення устаткування та організації робочих місць:

- Організація робочого місця користувача відеотермінала та ЕОМ повинна забезпечувати відповідність усіх елементів робочого місця та їх розташування ергономічним вимогам ГОСТ 12. 2. 032 "ССБТ. Рабочее место при выполнении работ сидя. Общие эргономические требования"; характеру та особливостям трудової діяльності.

Площа, виділена для одного робочого місця з відеотерміналом або персональною ЕОМ, повинна складати не менше 6 кв. м, а обсяг - не менше 20 куб. м.

Робочі місця з відеотерміналами відносно світлових прорізів повинні розміщуватися так, щоб природне світло падало збоку, переважно зліва.

При розміщенні робочих місць з відеотерміналами та персональними ЕОМ необхідно дотримуватись таких вимог:

робочі місця з відеотерміналами та персональними ЕОМ розміщуються на відстані не менше 1 м від стін зі світловими прорізами;

відстань між бічними поверхнями відеотерміналів має бути не меншою за 1, 2 м;

відстань між тильною поверхнею одного відеотермінала та екраном іншого не повинна бути меншою 2, 5 м;

прохід між рядами робочих місць має бути не меншим 1 м.

Вимоги цього пункту щодо відстані між бічними поверхнями відеотерміналів та відстані між тильною поверхнею одного відеотермінала та екраном іншого враховуються також при розміщенні робочих місць з відеотерміналами та персональними ЕОМ в суміжних приміщеннях, з урахуванням конструктивних особливостей стін та перегородок.
