При малых амплитудах могут возникнуть деформации сигнала и колебания могут выйти на ангармонизм. Поэтому повторяя несколько раз измерения с различными амплитудами, добейтесь хорошего вида графика.

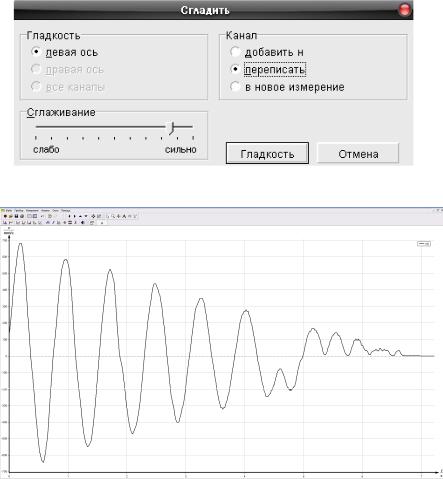

3. Выберите в меню «Анализ» пункт «Сгладить», после чего в появившемся окне установите параметры сглаживания в соответствии с рис. 2.1.5.
Рис. 2.1.5
Рис. 2.1.6
11
Нажмите кнопку «Гладкость». На экране появится сглаженный график зависимости (рис. 2.1.6).

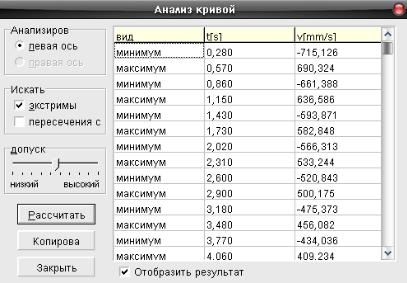

4. Выберите в меню «Анализ» пункт «Анализ кривой». В появившемся окне установите значения параметров согласно рис. 2.1.7.
Рис. 2.1.7
Нажмите кнопку «Рассчитать», затем – «Закрыть». На кривой точки максимумов и минимумов будут отмечены стрелочками, около которых указаны значения (см. рис. 2.1.7). Для первых 5–6 хорошо различимых периодов запишите координаты максимумов и минимумов в заранее заготовленную табл. 2.1.1.
Если количество различимых периодов меньше пяти, то повторите измерения более тщательно (см. п. 2).
5. Добавьте грузик и повторите вышеописанную процедуру измерения для 6–8 различных масс в интервале от 260 до 380 г.
В начале каждого эксперимента регулируйте высоту светового барьера таким образом, чтобы он находился примерно посередине между концом пружины и крючком держателя для гирь.
12
6. Аналогичные измерения проведите для маленькой пружины, подвешивая к ней гири с массой в интервале от 20 до 120 г, не допуская чрезмерного растяжения пружины. Результаты измерений занесите в заранее подготовленную таблицу (по образцу табл. 2.1.1).
|
|
|
|
|
|
Таблица 2.1.1 |
|
|
|
|
|
|
|
|
|
m, г |
tmax |
tmin |
Ttmax , с |
Ttmin , с |
T , с |
T , с |
|
… |
… |
… |
… |
… |
… |
… |
Задание 2. Определение коэффициента жесткости пружин при параллельном и последовательном соединениях

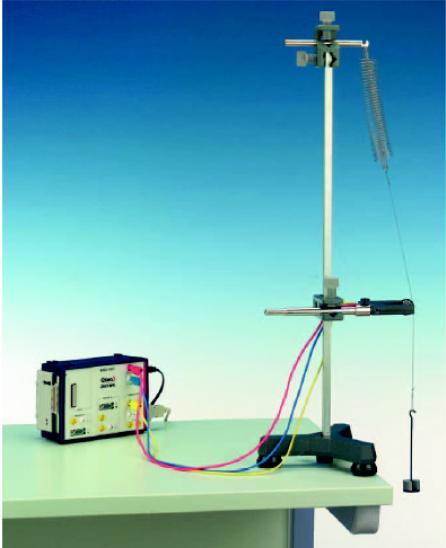

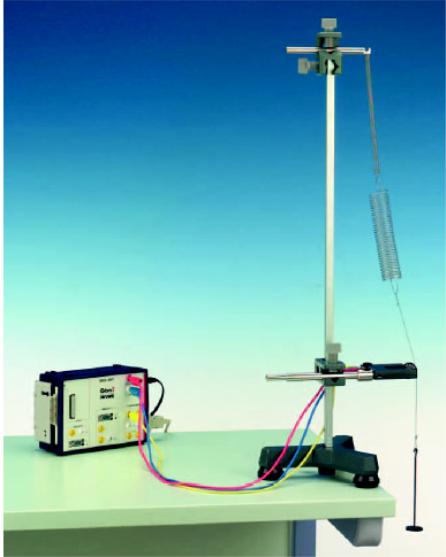

1.Соберите экспериментальную установку, как показано на рис. 2.1.8 (и 2.1.9) для пружин, соединенных параллельно (и последовательно).
2.Аналогично заданию 1 выполните измерения для одной массы m = 360 г для параллельного соединения и m = 60 г для последовательного соединения. Результаты измерений занесите в заранее подготовленную таблицу (по образцу табл. 2.1.1, в которой оставлено только одно значение m).
13
Рис. 2.1.8
14
Рис. 2.1.9
15
