Материал: Шилов Лабораторный практикум курса обсчей физики Разделы 2012

Подставив в формулы (2.6.2) и (2.6.3) термодинамическую температуру, получим более удобный вид законов Гей-Люссака и Шарля:

или V/T = const для р = const и p/T = const для V = const.

Для определения макроскопического состояния идеального газа достаточно задать два из трех термодинамических параметров, так как третий параметр однозначно определяется двумя другими из уравнения состояния газа.

Давление, концентрация молекул газа n и температура связаны

где k – постоянная Больцмана, равная 1,380662.10-23 Дж/К. Если в объеме V содержится N частиц, то n = N/V, и тогда

Это уравнение содержит все три параметра состояния и является уравнением состояния идеального газа.

Согласно закону Авогадро, в одинаковых объемах идеальных газов при одинаковых температуре и давлении содержится одно и то же число молекул. Отсюда следует, согласно (2.6.9), что при одинаковых температурах произведение pV для одного моля различных идеальных газов имеет одно и то же значение. Для одного моля идеального газа уравнение состояния запишется в виде

где постоянная R, ввиду закона Авогадро, имеет одно и то же значение для всех газов. Это было указано Д.И. Менделеевым. Урав-

нение (2.6.10) обычно называют уравнением Клапейрона– Менделеева, а постоянную R = (8,31343 ± 0,00035) Дж/(К·моль) –

универсальной газовой постоянной.

Если газ содержит ν молей, то уравнение Клапейрона примет вид

Экспериментальное наблюдение закона Шарля. Согласно

(2.6.7), график зависимости p(T) при изохорическом процессе пред-

61

ставляет собой прямую линию (см. рис. 2.6.1). Коэффициент (dp/dT)V,ν равен тангенсу угла наклона прямой φ

Поэтому, вычислив tg φ, можно по формуле (2.6.4) рассчитать термический коэффициент давления газа как

V p0

где р0 – значение давления воздуха при нормальных условиях (при температуре 0 оС).

Из уравнения (2.6.11) следует, что тангенс угла наклона φ равен также

V1

где V1 – исходный объем воздуха в сосуде. Поэтому, рассчитав tg φ для графика функции р(Т), можно определить также и значение универсальной газовой постоянной R при данном постоянном количестве воздуха, занимающего объем V1, как

Количество вещества ν в сосуде можно определить следующим образом. В соответствии с уравнением (2.6.11), термодинамические параметры исходного состояния (p1, V1, T1) и параметры, соответствующие нормальным условиям (p0 = 105 Па, V0, T0 = 273 К), связаны

между собой: p1V1/T1 = p0V0/T0. Так как V0 = νVm, где Vm = 22,4 л – объем одного моля газа, получаем:

ОПИСАНИЕ УСТАНОВКИ

Общий вид установки для экспериментального исследования газовых законов представлен на рис. 2.6.2.

Наблюдение изохорического процесса производится при зафиксированном поршне (т.е. поддерживая V = const) при включенном

62

нагревателе. При этом датчики давления и температуры автоматически фиксируют зависимость p(T). Количество воздуха в шприце при этом остается неизменным, т.е. ν = const.

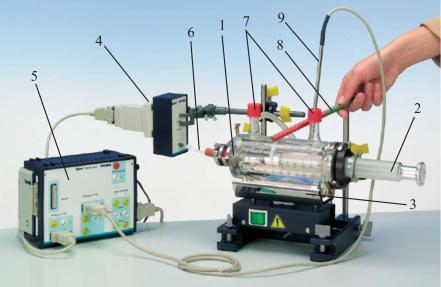

Рис. 2.6.2

В стеклянном корпусе 1 находится шприц с подвижным поршнем 2. Под стеклянным корпусом расположен нагревательный элемент 3. Короткая резиновая трубка-переходник 6 соединяет шприц с датчиком давления 4, который подключают к входу S1 базового блока «Кобра 3» 5. Датчик давления позволяет автоматически производить измерение давления во внутренней камере шприца. Через одно из отверстий 7 стеклянная емкость заполняется водой. В воду помещается магнитная мешалка. Поднося магнит 9, к стеклянному корпусу, можно обеспечивать равномерный прогрев воздуха во внутренней камере шприца. Во второе из отверстий 7, закрытое специальной пробкой, помещается термометрический датчик 9, подключенный к разъему S2 блока «Кобра 3».

63

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

В ходе работы вода, налитая в стеклянный корпус, установленный над нагревателем, нагревается до температуры 100 °С, поэтому существует опасность ожога.

Выполняя работу, следует:

быть внимательным, собранным и осторожным; не делать резких движений;

не прикасаться к горячей поверхности нагревателя и к нагреваемому стеклянному корпусу с водой;

при возникновении опасных ситуаций немедленно обращаться к ведущему занятия преподавателю или дежурному сотруднику лаборатории.

ПОДГОТОВКА УСТАНОВКИ К РАБОТЕ

Прежде всего, следует подготовить к работе электронные приборы системы измерения температуры и давления.

Убедитесь, что персональный компьютер, входящий в состав лабораторной установки, включен и находится в режиме ожидания.

Убедитесь, что базовый блок «Кобра 3» включен (у включенного прибора светится зеленый светодиод в правом верхнем углу лицевой панели блока). Если вышеупомянутые устройства не включены, попросите сотрудников лаборатории подготовить их к работе.

Запустите программу для проведения измерений. Для этого на рабочем столе компьютера выберите ярлык программы «Phywe measure 4» (в виде желтой латинской буквы m). На экране возникнет диалоговое окно программы, обслуживающей измерения с помощью блока «Кобра 3».

В меню, расположенном в верхней части окна, выберите пункт «Прибор → Кобра3 Идеальный газ» и щелкните по нему левой кнопкой «мыши». На экране появится диалоговое окно для работы с измерителями температуры и давления, использующимся в данной работе. Окно содержит элементы управления, с помощью которых можно задавать режим измерений. В закладке «Каналы» установите настройки измерений в соответствии с рис. 2.6.3.

64

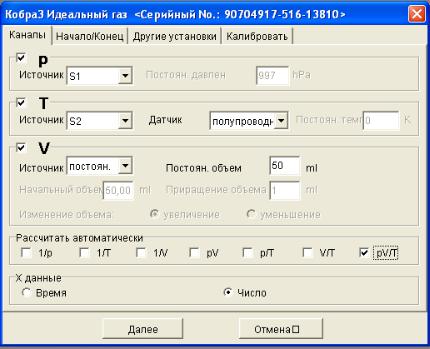

На рис. 2.6.3 показано окно настроек для изучения изохорического процесса.

Рис. 2.6.3

Взакладке «Начало/Конец» выберите «По нажатию клавиши».

Взакладке «Другие установки» поставьте галочку в поле «Цифр. дисплей 1». В появившемся диалоговом окне «Канал» выберите «Давление p». Затем поставьте галочку в поле «Цифр. дисплей 2». В появившемся окне выберите «Температура Т».

Поставьте галочку в поле «Диаграмма 1», затем в появившемся диалоговом окне «Параметры дисплея» заполните поля в соответствии с рис. 2.6.4. В разделе «Канал» в поле «Давление р» задается диапазон значений давления (рекомендуется установить от 900 до 1400). В разделе «ось Х» в полях задается число измерений. Рекомендуется в качестве максимального значения выбрать 20. В поле «Режим» установите «не автодиапазон» (рис. 2.6.5).
