Материал: Сборочные операции и их контроль в микроэлектронике. Балашов Ю.С., Зенин В.В

ливанием элементов конструкции перед герметизацией. На количество остаточной влаги решающее воздействие оказывают время и температура прокаливания (табл. 7.1).

Таблица 7.1

Количество остаточной влаги при различных режимах прокаливания

При использовании прокачки осушенным азотом для снижения влажности в герметизированном пространстве изготовленная ГИС с отверстиями в крышке корпуса выдерживается в течение нескольких часов на нагревателе при температуре 80 – 100 °С, после чего на этом же нагревателе производится прокачка осушенным азотом с последующей запайкой отверстий. Необходимый для безотказного функционирования ГИС (15 – 20 лет) уровень влажности (температура точки росы составляет минус 32 °С) достигается при использовании прокачки осушенного азота в течение 30 мин. Естественно, эти параметры должны обеспечиваться высоким качеством гермети-

191

зации.

Наибольшее распространение в полупроводниковой промышленности, особенно в серийном производстве, получили методы герметизации холодной и электроконтактной сваркой и пайкой. Герметизация полупроводниковых приборов и ИС заливкой пластмассой, склеиванием специальными клеями, стеклоцементами, глазурями и лаками, заварка стеклом пригодна для массового производства полупроводниковых приборов и ИС широкого назначения. Приборы в пластмассовой оболочке характеризуются низкой стоимостью, хорошим внешним видом, групповой технологией производства.

7.1. Холодная сварка

Метод герметизации полупроводниковых приборов холодной сваркой в настоящее время часто применяется в электронной промышленности. Он, в основном, используется для герметизации транзисторов и диодов малой, средней и большой мощности. Для образования качественного соединения двух металлических деталей необходимо выполнять следующие условия: обеспечить чистоту соединяемых деталей, достаточную их деформацию и пластичность.

Герметизация корпусов полупроводниковых приборов холодной сваркой обеспечивает получение вакуум-плотного сварочного шва. Применение этого метода требует соответствующей

192

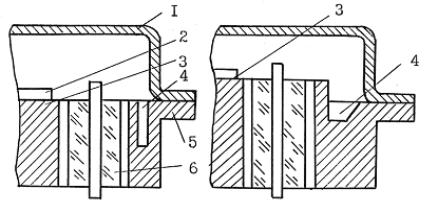

конструкции корпуса, ограничивает выбор металлов как по толщине (сварка металлов менее 0,3 мм не освоена), так и по свойствам (хотя бы один из металлов должен быть пластичным). В полупроводниковом производстве холодной сваркой герметизируют корпуса, изготовленные из следующих пар металлов: медь – медь, медь – сталь, ковар – медь. В конструкциях холодносварных корпусов полупроводниковых приборов предусматривают специальные разгрузочные (компенсационные) элементы, которые при деформации снижают механические напряжения. Конструктивные решения компенсаций напряжений в корпусах различных типов полупроводниковых приборов показаны на рис. 7.1.

ножек приборов кольцевыми разгрузочными канавками: а – получаемой резанием; б – получаемой штамповкой; 1 – баллон; 2 – кристалл; 3 – плоскость монтажа кристалла; 4 – разгрузочная канавка; 5 – фланец; 6 – стеклоизолятор

Надежность герметизации во многом зависит от качества рабочего инструмента – пуансонов, которые изготовляют из высокостойких инструментальных сталей, закаливая, тщательно обрабатывая и полируя их рабочий профиль. Верхний и нижний пуансоны должны быть соосны между собой и обеспечивать передачу усилия от пресса точно по центру. Смещение пуансонов относительно друг друга и внецентровое приложение усилия приводит к браку при герметизации полупроводниковых приборов.

7.2. Электроконтактная сварка

Этот метод широко используется для герметизации корпусов полупроводниковых приборов и ИС круглой и прямоугольной формы со штырьковыми выводами, а также СВЧ-приборов. Перед проведением процесса электроконтактной сварки все детали корпусов подвергают тщательной обработке: промывке, обезжириванию, травлению, зачистке и сушке.

Основными параметрами электроконтактной сварки являются величина сварочного тока, длительность его протекания, усилие сжатия электродов. К разновидностям данного способа сварки относятся стыковая, точечная и шовная (роликовая) сварка. Контактная точечная сварка может быть рельефный конденсаторный (по контуру). Конденсатную сварку по контуру по тепловому воздействию на корпус можно отнести к

разряду низкотемпературных. В этом процессе длительность сварочного импульса составляет порядка 20 – 80 мс, так что выделяемое тепло не успевает распространиться в глубь тела корпуса, а отводится в электроды, которые обычно выполняются из медных сплавов с высокой теплопроводностью.

Следует отметить, что при импульсной шовной сварке наблюдается большой нагрев элементов корпуса. Например, в течение одной секунды от начала сварки температура на крышке размером 10 10 мм достигает 110 °С, а к концу сварки (через 3 – 6 с) повышается до 220 –250 °С. При этом температура в центре керамического основания корпуса достигает 50 и 110 °С соответственно.

Для герметизации широко применяется машина модели ПГРС. Данная машина имеет невысокую скорость перемещения предметного стола, обусловленную применением источника тока промышленной частоты. Герметизацию можно проводить в контролируемой атмосфере любого газа. Визуальный контроль осуществляется с помощью микроскопа.

В табл. 7.2 приведены технические характеристики машин для контактной шовной сварки корпусов.

Таблица 7.2

Основные технические характеристики машин для сварки

7.3. Герметизация сваркой плавлением

К этим методам относятся аргонодуговая, микроплазменная, электроннолучевая и лазерная.

Аргонодуговая сварка является разновидностью электродуговой и выполняется в защитной атмосфере газа (аргона) плавящимся и неплавящимся электродом. Как правило, герметизацию корпусов выполняют неплавящимися электродом на постоянном токе прямой полярности (минус на электроде). Герметизируют корпуса со штырьковыми выводами, периметр сварки которых превышает 50 мм, а суммарная толщина кромок отбортовки составляет 0,2 – 0,6 мм. Контроль сварного соединения осуществляется внешним осмотром и проверкой герметичности. Сварные швы должны иметь гладкую или мелкочешуйчатую поверхность по всей длине шва

без видимых дефектов: непроваров, подрезов, пор, трещин, незаплавленных кратеров.

Микроплазменная сварка является разновидностью аргонодуговой и отличается от нее большей стабильностью и более высокой температурой столба дуги. Этот вид сварки не имеет тех недостатков, которые присущи аргонодуговой сварке.

Электроннолучевая сварка характеризуется точным регулированием и управлением тепловой энергии, локальным нагревом, высокой чистотой при сварке благодаря наличию вакуума, что позволяет успешно применять ее для герметизации микроэлектронных устройств. Герметизацию данным способом можно проводить в непрерывном и импульсном режимах.

Лазерная сварка представляет собой совместное оплавление соединяемых материалов под действием интенсивного светового потока с образованием шва. Для герметизации корпусов применяют шовную лазерную сварку, выполняемую как в непрерывном, так и в импульсном режимах работы лазера. Свариваемые кромки корпуса не должны иметь заусенцев, раковин, царапин, трещин, следов припоя, жировых пятен и других загрязнений, препятствующих получению качественного соединения.

Внешний вид сварных соединений проверяют осмотром с помощью лупы. Прожоги, непровары, выплески, свищи и поры не допускаются.

7.4. Пайка

195

Для герметизации корпусов полупроводниковых приборов и ИС широко используют процесс пайки. Пайкой герметично соединяют между собой однородные и разнородные металлы, металлы с керамикой или со стеклом. В последнем случае в качестве припоя используются расплавленные стекла.

Сущность процесса герметизации пайкой заключается в соединении металлических или металлизированных поверхностей деталей корпусов с помощью припоя, который при температуре пайки смачивает паяемые поверхности, заполняет капиллярный зазор между ними и, кристаллизуясь, образует монолитный герметичный шов. Прочность паяного соединения зависит от чистоты исходных деталей, применяемого припоя и флюса, а также от технологического режима пайки (температуры, времени выдержки, скорости нагрева и охлаждения и др.). Прочность соединения, как правило, равна прочности припоя.

Основными преимуществами пайки являются: относительная ее простота и возможность герметично соединять детали корпусов полупроводниковых приборов и ИС сложной конфигурации, отсутствие расплавления деталей, что обеспечивает сохранение их исходной формы, структуры и механических свойств.

В полупроводниковой промышленности применяют, в основном, два вида низкотемпературной пайки: пайка в печах при нагреве конвек-

196

цией и пайка струей горячего газа. Припои наносят предварительно на соединяемые поверхности или в виде закладных деталей. Закладная деталь представляет собой выпускаемую в больших количествах заготовку постоянной массы. В зависимости от способа пайки она может быть офлюсована, т.е. предварительно покрыта слоем флюса.

Достоинством пайки является групповая герметизация ИЭТ, предварительно собранных в специальных кассетах.

7.4.1. Герметизация корпусов микросборок пай-

кой

По конструкционно-технологическому исполнению возможны следующие варианты общей герметизации микросборок: заливка объема неремонтопригодных микроблоков с общей герметизацией (МБОГ) эпоксидной смолой с предварительной технологической защитой микроплат и навесного монтажа с помощью кремнийорганических компаундов или герметизация опрессовкой. Для вакуумных микросхем, реализуемых в виде микроблока (вакуумные СБИС), герметизирующей средой является вакуум в полости конструкции.

Опыт разработки герметичных блоков РЭС и МБОГ показал, что наиболее технологичной является вакуумплотная герметизация корпусов паяным швом, которая является основным вариантом для микроблоков. При этом полость МБОГ заполняется сухим азотом или аргоном при избыточном давлении до

197

12·104 Па.

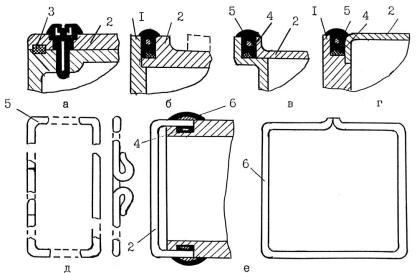

Герметичность микросборок обеспечивается соединением деталей корпуса и внешних соединений. На рис. 7.2 показаны варианты конструкций узлов герметизации соединений крышки и кожуха.

Рис. 7.2. Типы узлов герметизации микросборок:

а – с резиновой прокладкой; б – д – паяные соединения с проволокой; е – паяное соединение с лентой: 1

– корпус; 2 – крышка; 3 – уплотнительная прокладка; 4 – изоляционная прокладка; 5 – проволока; 6 – лента

На рис. 7.3 показаны сечения паяных соеди-
