Материал: Сборочные операции и их контроль в микроэлектронике. Балашов Ю.С., Зенин В.В
SOT-143 (расплавление дозированного припоя); г – в корпусе SOT-89 при пайке волной припоя

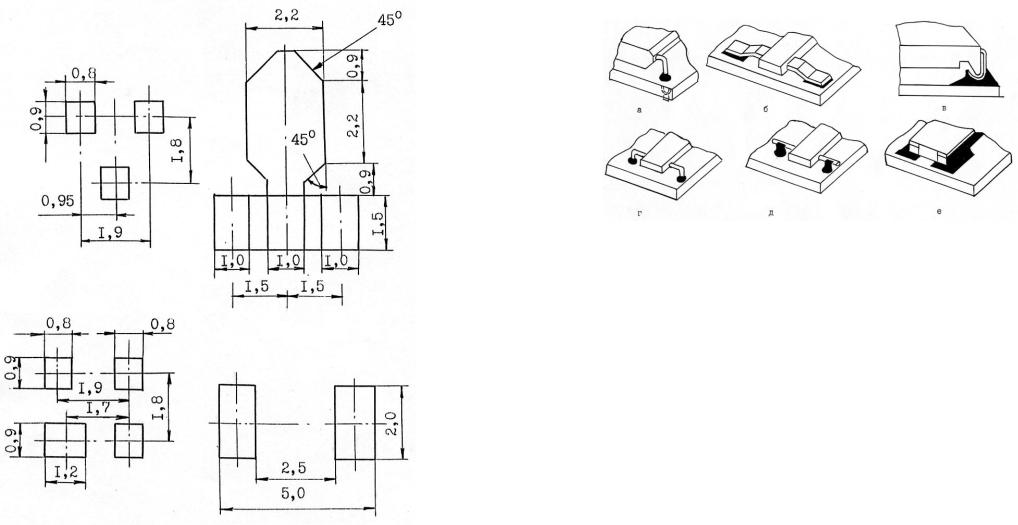

Рис. 8.13. Топология и размеры контактных площадок для установки дискретных компанентов
В последние годы электронная промышленность США
224
лидирует в применении ТПМК в цифровой технике. Распределение корпусов американского производства по их пригодности к разновидностям монтажа показано в табл. 8.1.
Рис. 8.14. Форма выводов и выводных контактных площадок корпусов навесных компонентов: а – выводы для монтажа в сквозные отверстия; б – е – выводы и выводные контактные площадки для ТПМК
Таблица 8.1
Динамика изменения доли корпусов для ТПМК в общем, выпуске корпусов американского производства
Год |
Для монтажа в отвер- |
Для монтажа на по- |
|
стия, % |
верхности, % |
||
|
|||
|
|
|
|
1983 |
99 |
1 |
|
1984 |
95,7 |
2,5 |
|
1985 |
95,5 |
4,5 |
|
1986 |
88 |
12 |
|
1990 |
60 – 70 |
30 – 40 |
|
|
|
|
