Микросоединения ИЭТ при прохождении по ним электрического тока нагреваются. Температура нагрева зависит от величины сопротивления, на которую влияет качество соединения проволоки с пленочной металлизацией. Поэтому знание реальной картины теплового поля в контактах позволяет судить о качестве микросоединений.

Наиболее распространенным способом контроля качества по тепловым параметрам зоны соединения является визуализация тепловых полей. Современные методы визуализации тепловых изображений можно подразделить на два класса: а) одновременное наблюдение теплового изображения всех соединяемых элементов; б) последовательное наблюдение теплового изображения всех соединяемых элементов. К первому классу относится, например, жидкокристаллический метод, использующий свойства холестерических жидкокристаллических соединений, окраска которых чувствительна к температуре и может обратимо изменяться вследствие эффектов дифракции и интерференции света в тонких пленках. Контроль температуры осуществляется по градуированным кривым, отражающим связь цвета с температурой. Характерное изменение цвета жидкокристаллического вещества в интервале 3 оС показано на рис. 6.2.

175

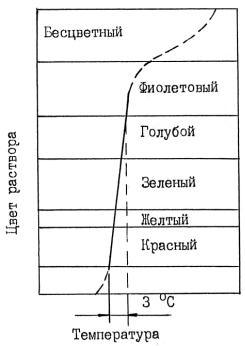

Рис. 6.2. Изменение цвета жидкокристаллического вещества в зависимости от температуры

Ко второму классу относятся методы визуализации, использующие развертку (сканирование) электронным или оптическим лучом и интерференционной голографии. Широкое распространение в технике контроля находят оптикомеханические сканирующие пирометры. Они характеризуются наличием оптико-механической сканирующей системы, осуществляющей при помощи подвижных или вращающихся элементов развертку изображения поля относительно приемника излучения.

Следует отметить, что методы контроля микросоединений по тепловым параметрам яв-

176

ляются весьма сложными и трудоемкими. Они могут применяться в лабораторных исследованиях микросварных контактов, полученных различными способами монтажа.

6.3.5. Использование тепловизоров для контроля тепловых полей

Одним из способов неразрушающего контроля является анализ температурного поля аппаратуры. Достаточно полную информацию о распределении температур по исследуемой поверхности дают тепловизоры. Оптическая система тепловизора представляет собой линзовый объектив, который формирует оптическое изображение объекта по его инфракрасному излучению (ИК) и фокусирует тепловой поток на поверхность приемника излучения. Приемник излучения преобразует падающий на его поверхность лучистый поток в электрический сигнал, который после усиления попадает в блок индикации. Приемник охлаждается жидким азотом в целях снижения шумов и влияния температуры окружающей среды на результаты измерений. Видимое изображение теплового рельефа градиента температур получают на экране электронно-лучевой трубки блока индикации. Рабочий диапазон длин волн приемной камеры тепловизора 2,0 – 5 мкм. Техническая характеристика тепловизоров приведена в табл. 6.2.

Таблица 6.2

Техническая характеристика тепловизоров

177

Примечание. Питание – сеть переменного тока; напряжение 220 В; частота 50 Гц.

Получаемые с помощью сканирующих ИК радиометров теплограммы позволяют проводить как качественный, так и количественный анализ тепловых полей аппаратуры. При качественном анализе все входящие в данный блок элементы разбиваются на группы, имеющие приблизительно одинаковый коэффициент излучения. Затем исследуется тепловое поле элементов каждой группы. Тепловой режим оценивается по яркости изображения элементов на экране про-

178

смотрового устройства или на теплограмме.

Для поиска неисправностей, возникающих в аппаратуре в процессе эксплуатации и испытаний, выявление скрытых дефектов в элементах и контроля технологических процессов изготовления блоков может быть использован метод образцовых теплограмм. Поиск изменений в тепловом режиме элементов РЭА данным способом осуществляется следующим образом. Предварительно с заранее обследованного образца исследуемого блока снимается теплограмма, которая в дальнейшем служит образцом, затем снимается теплограмма исследуемого блока. Сравнивая изображение теплового поля исследуемого блока с теплограммой образца, выявляются аномами в тепловом режиме, по которым можно определить причины их вызвавшие (неправильный монтаж элементов, изменение величины питающих напряжений, нагрузки, наличие дефектов в элементах и др.). Способ сравнения теплограмм дает возможность выбрать оптимальный вариант конструкции и способ крепления различных элементов схемы. Это особенно важно на стадии проектирования и отработки прибора.

Проведение качественного анализа существенно упрощается при цветном изображении тепловых полей. При цветном изображении теплового поля значительно увеличивается разрешающая способность человеческого глаза. Цветное изображение позволяет более детально исследовать тепловое поле блока РЭА.

Измерение температуры с помощью сканирующих ИК радиометров используется и для количест-

венного анализа ИЭТ. Для этих целей в приборе должно быть устройство, позволяющее получать изотермические линии, а температура измеряется по изотермам. Имея градуировочную кривую и семейство кривых, связывающих расчетную и истинную температуры, определяют расчетную температуру (Трас). Она равна истинной при условии, что излучательная способность объекта и опорного источника излучения, по которому снимается градуировочная кривая, равны. Чтобы исключить ошибку в измерении температуры, экспериментальным путем определяется связь между расчетной и истинной температурами для поверхностей, имеющих такой же коэффициент излучения, как и истинный объект. Между расчетной и истинной температурами частот существует линейная зависимость.

Измерение температуры ИК радиометрами заключается в регистрации энергетической (радиационной) температуры, величина которой определяется истинной температурой и коэффициентом излучения исследуемого объекта. В этом случае температура определяется по формуле

где Т – истинная температура исследуемого объекта; Тэн – энергетическая температура; ( , Т) - коэф-

фициент излучения поверхности исследуемого объекта.

Количественный анализ измерения темпера-

туры проводят также сканирующим ИК радиометром, позволяющим осуществлять выбор строки и при этом сигналы, поступающие с приемника лучистой энергии, можно просмотреть на экране осциллографа. При этом оценка температуры осуществляется с учетом масштаба температур по осциллограмме строки. Амплитуды сигналов на экране осциллографа будут пропорциональны интегральной плотности излучения каждого элемента. Сравнивая амплитуды сигналов от исследуемых объектов с амплитудой сигнала от контрольного излучателя, можно вычислить истинную температуру.

Применяя ИК радиометры для исследования тепловых полей, необходимо учитывать ряд факторов, которые могут существенно повлиять на результаты измерений. Это связано с различной излучательной способностью исследуемых объектов, воздействием фонового излучения и различиями коэффициента излучения на разных участках поверхности исследуемого объекта. Прием и преобразование ИК излучения исследуемых объектов наиболее эффективны только при наличии прямой их видимости. Поэтому исследование температурных полей приборов обычно ведут только при снятых кожухах, что часто не дает возможности оценить очень важные характеристики приборов.

6.4. Контроль прочности микросоединений

Одним из основных критериев качества сформированных микросварных соединений является их

прочность. Контроль прочности микросварных соединений проводится испытанием на сдвиг и отрыв. Для алюминиевой проволоки диаметром менее 0,1 мм и золотой менее 0,06 мм испытание на сдвиг является не эффективным, так как разрушение происходит, как правило, по проволоке при самых различных режимах сварки. Характер разрушения зависит от многих факторов, основными из которых являются: полнота взаимодействия соединяемых материалов на контактных поверхностях; величина пластической деформации в зоне контакта; форма сварной точки, которая зависит от рабочего профиля инструмента (пуансона), деформирующего привариваемую проволоку; адгезия пленки контактной площадки с подложкой, которая может изменяться при воздействии сварочного импульса; пластичность привариваемой проволоки и уровень механических напряжений, возникающих в проволоке и подложке.

Методы контроля прочности сформированных микросварных соединений основаны на приложении механической силы к выводу или перемычке, соединяющей две сварные точки. При этом известны различные способы приложения силы: механическое натяжение, обдув струей газа, воздействие линейных ускорений, центробежная сила, электромагнитный метод. Рассмотрим подробнее каждый из перечисленных методов.

6.4.1. Контроль механическим натяжением проволоки

Данный метод является одним из наиболее распространенных методов контроля качества сформированных микросоединений. Для его реализации требуется простое технологическое оборудование, кроме того, применение метода позволяет получить количественные оценки прочности соединений. Суть метода состоит в том, что к проволочному выводу или перемычке прикладывается возрастающее механическое усилие до тех пор, пока не будет достигнуто заданное усилие натяжения или пока не произойдет разрушение соединения или проволочного вывода. В первом случае испытание является неразрушающим для контроля установленной прочности проволочных перемычек. Во втором случае проводится так называемое разрушающее испытание, при этом прилагаемое усилие называется разрушающим усилием и считывается мерой качества проволочных соединений.

На рис. 6.3 приведены возможные схемы испытания сварных соединений на прочность механическим натяжением проволоки.

181

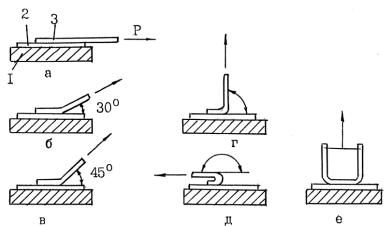

Рис. 6.3. Схемы испытаний прочности микросоединений при натяжении: а – испытания на

3 – присоединенная проволока; б – д – испытания на отрыв под углом 30°, 45°, 90° и 180° соответственно; е – симметричная нагрузка по всей площади контакта

Испытание на сдвиг (рис. 6.3, а), как указывалось выше, не дает объективной оценки прочности микросоединений, так как разрушение происходит, как правило, по проволоке. При испытании на отрыв под углом 90 °С к контактной площадке (рис. 6.3, г) полнее характеризуется прочность микросоединений. Однако при испытании по данной схеме разрушение происходит по узким полоскам соединения, длина которых равна ширине деформированной проволоки. Поэтому этот вид испытаний не дает полного представления о действительной прочности соедине-
