Дипломная (вкр): Реконструкция парка культуры и отдыха в г. Рузаевка, Республика Мордовия

Площадь: 140 Га

Рис. 8 Проект Центрального парка культуры и отдыха им. С.М. Кирова в г. Ижевск

Проект планировки парка в г. Красноярск, о. Татышев

Основной композиционной осью является широкая пешеходная аллея, связывающая между собой все планировочные зоны и проходящая от крупного композиционного узла (площадь для массовых мероприятий в рекреационном комплексе «Октябрьский мост») до второго по значению крупного в планировочном отношении узла (площади развлечений в парке-комплексе «Стрелка»). Транспортно- пешеходные радиально- кольцевые маршруты с главными пешеходными осями, образующие единый планировочный каркас, пронизывают все малые парки и объединяют рекреационные комплексы в единую планировочную систему.

Рекреационный комплекс включает в себя три крупных планировочных зоны, сформированных по принципу нагрузки на ландшафт и разделённых по формам и видам рекреационной деятельности на зоны активного и пассивного отдыха.

Рис. 9. Проект планировки парка в г. Красноярск, о. Татышев

Проект многофункционального парка в г. Минск

В Минске продолжают строить жилье - жителям города не хватает зеленых зон для отдыха. Поэтому приятной новостью для горожан стала идея построить огромный парк с лабиринтом, дендрарием, павильонами для игр и "маленькой Венецией".

В составе дендропарка - административно-выставочный комплекс, площадки для отдыха, дендрарий, сад болотных растений, «зеленый лабиринт» с перголами (специальными садовыми устройствами), экспозиция «Мельница» с видовой площадкой, «модельный» цветочный сад с площадкой тихого отдыха. Здесь же представят ландшафты белорусской природы с валунами, экспозицию прибрежной и водной растительности, декоративных цветочных растений. Появятся в составе дендропарка экспериментальные участки и питомники, сад сирени, японский сад, розарий, ботанические экспозиции травянистых растений.

Парк жилого района также разнообразен. Среди объектов - физкультурно-оздоровительный комплекс, площадка для скейтборда, площадка для выгула собак, «тропа здоровья», гимнастический городок, город сказок с аттракционами, кафе, изостудия, зеленый театр, «маленькая Венеция». Также здесь возведут павильоны для тихих игр, скульптурный зал, пункт проката с площадкой для автокаров.

Рис.10 Проект парка в г. Минск

5.ГЕНЕРАЛЬНЫЙ ПЛАН ПАРКА КУЛЬТУРЫ И ОТДЫХА В Г.РУЗАЕВКА РЕСПУБЛИКЕ МОРДОВИЯ

Участок проектирования располагается в центральной части города Рузаевкаа и представляет собой зеленый участок территории с насыщенным ландшафтом.

.1 Проектное предложение

Рузаевский парк является культурным ядром города, но со временем парк начал увядать, там не стремятся побывать лучшие творческие деятели России, хотя обычные горожане с удовольствием посещают это место, несмотря на его запущенное состояние, так как парк находится в самом центре.

В проектном предложении предусматривается сохранение общего характера исторически сложившейся структуры парка культуры и усовершенствование его инфраструктуры, а также применение новой концепции.

Проектные предложения для парка включают в себя:

модернизация атракционнов, архитектурныхэлеиентов;

организация пешеходных связей между центром города, зоной учебных учреждений и зоной лесопарка;

усовершенствование функций парка, включающее в себя разработку благоустройства и наглядно-обучающего оборудования на его территории;

организация смотровых площадок в месте резкого уклона рельефа;

проектирование новой входной группы;

устройство детской зоны с элементами геодезических куполов;

устройство «троп здоровья»;

организация зоны аттракционов;

ландшафтный дизайн зелёной зоны.

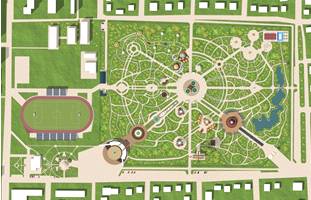

Рис. 11. Генеральный план

Функциональное зонирование территории

Проектом предусмотрено преобразование проектируемой территории в универсальный парк. С этой целью в парке культуры и отдыха организуются следующие зоны:

.Входная зона. Они представляет собой монументальное сооружение с информационными стенками с элементами классики, которое огибает пространство входной зоны.

.Мемориальная зона. В этой зоне предлагается площадка и оборудование, привлекающее горожан к посещению и изучению мемориала. На территории зоны будет располагаться бельведер, по периметру которого располагаются бюсты героев- земляков. По периметру самой зоны располагается фонтан.

.Зона аттракционов. В неё будет входить несколько аттракционов для разновозрастных групп населения, кассы обслуживания и смотровые площадки.

Она состоит из четырёх площадок. На первой площадке располагаются аттракционы для детей постарше и детские площадки для самых маленьких.

На второй площадке предлагается разместить небольшую тропу, наполненную деревянными скульптурами героев детских сказок.Все площадки запроектированы под навесами в форме геодезического купола

На четвертой площадке размещена модернизированная сцена для проведения детских мероприятий.

.Зона для молодежи и взрослых. Данная зона вмещает в себя кафе круглоготичного использования, спроектировано таким образом, что зимой люди смогут кушать внутри помещения, а летом обедать на уличной площадке, где под навесом оборудованы столики для посетителей, так же сцена для проведения концертов, планетарий круглогодичного использования, рассчитанный на 10 человек, а так же навесы для активного и тихого отдыха.

.Информационная зона. В ней предлагается разместить информационные стенды, где будет размещена информация (история ВОВ, интересные факты ).

.Спортивная зона. Она состоит из двух площадок. Первая-это площадка с уличными тренажёрами и спортивных комплексов. Вторая площадка вмещает в себя универсальное спортивное поле, теннисный корт, столы для настольного тенниса.

.Зона тихого отдыха. Эта зона частично разбросана по всему парку и представляет собой укромные места с лавочками и беседками посреди закрытого деревьями пространства, так же можно прогуляется и отдохнуть вдоль искусственного пруда, покормить уточек и просто помедитировать.

.Административно - хозяйственная зона. В ней обустроены такие объекты как здание администрации парка, общественный сан.узел летнего и круглогодичного пользования, технические помещения и др. К этой зоне оборудован отдельный въезд.

.Зона для культурно-досуговых мероприятий. Данная зона включает в себя летние навесы, оборудованные столиками для посетилелей. Данная зона предназначена для проведения различных мастер классов по лепке, декупажу, детские мастер классы.

. Выставочная зона. В этой зоне предлагается выставлять в летнее время года скульптуры созданные из коряг дерева, бетона. В зимнее время года-это новогоднее настроение, елки, скульптуры из металлических прутьев, украшенные светодиодами.

.Ландшафтно дендрологическая зона. Данная территория представляет собой некую выставку скульптур, созданных из крон деревьев, так же включает формованные кустарники и цветочные клумбы, лужайки для отдыха.

.3 Пешеходно-транспортная схема

Парк расположен на пересечении четырех улиц, по одной из которых регулярно ходит общественный транспорт. Две остановки находятся в непосредственной близости к главному и второстепенному входам в парк. По трем сторонам парка оборудована парковка на 160 автомобилей. На территории самого парка не предусмотрены дороги для транспорта, но каждая пешеходная дорожка обладает достаточной шириной, чтобы в случае необходимости по ней могла проехать машина скорой помощи или пожарные. Отдельными въездами в парк обладают административно-хозяйственная зона и кафе.

В парке предусмотрена очень развитая система пешеходных связей. Она объединяет не только отдельные зоны проектируемой территории, но и целые кварталы. Так, например, организована связь межу центром города, зоной молодежного центра и зоной лесопарка. Также, учитывая холмистый рельеф местности, на границе всей западной части парка имеется довольно большой уклон, через который проложена пешеходная дорога, связующая парк с зоной частного сектора.

5.4Озеленение и благоустройство территории

Таблица 1. Основные показатели по плану озеленения и благоустройству территории

Территория участка благоустраивается твердым покрытием. Свободные от застройки и покрытий территории озеленяются газонами, кустарниками, цветниками, одиночными деревьями, их группами и рощами.

Проектом предусмотрено максимальное сохранение существующих зелёных насаждений, а также посадка новых. Вся зеленая зона дополняется малыми архитектурными формами.

Территории, граничащие с автомобильными дорогами, предлагается отгородить от автомобилей широким газоном и посадкой деревьев.

Вертикальная планировка участка решена с учетом отметок прилегающих территорий и обеспечивает отвод поверхностных вод с участка по лоткам проезжей части на пониженные участки местности.

Проектом предусмотрена развитая дорожно-транспортная сеть с твердым покрытием из дорожного камня, тротуарной плитки оригинального дизайна и мелкого гравия.

Исходя из того, что следует сохранить естественны ландшафт парка, мы дополняем его кустарниками цветущими и обычными, а так же цветущие деревья(такие как сирень, рябина, яблони) Цветущие и плодоносящие деревья будут располагаться в соответствии с нормами по минимальному расстоянию между положением друг друга и инсоляции.

Проектирование и создание привлекательного ландшафта невозможно без грамотного освещения территории. Проектом предусмотрены осветительные установки, выполняющие утилитарные (подсветка дорог и проездов) и декоративные функции (ночная подсветка). Подсветка дорог и проездов осуществляется автономными светильниками, снабженными солнечной батареей и аккумуляторами. В качестве декоративной подсветки используются металлогалогенные торшеры и газонные светильники.

6. КОНСТРУКТИВНЫЕ РЕШЕНИЯ

.1 Конструкции деревянных беседок

Беседка - лёгкое архитектурное сооружение, расположенное, как правило, в саду или парке, со скамейками и столом, предназначенное для защиты от дождя и прямых солнечных лучей и служащее для отдыха и бесед, что и дало ему название. Форма беседок может быть самая разнообразная. Простейший вид - четыре столбика, покрытые прямой или четырехскатной крышей; по низу столбики обносятся с трех сторон стенкой высотой по локоть; с четвертой - открытой делается вход; скамьи идут по стенкам, а посередине ставится на неподвижной тумбочке стол. Беседки, кроме того, бывают многоугольные или круглые.

Иногда беседки делаются совсем открытые, в виде небольшой площадки, густо обсаженной деревцами или обнесенной трельяжем - деревянной или проволочной решёткой, покрытой вьющимися растениями.

Однако, беседки делаются не только открытые, но также и закрытые, то есть со стенами, вроде небольшого домика в одну комнату, с окнами и дверями.

Беседки по своему устройству, внешнему виду и использованному для их строительства материалам отличаются крайним разнообразием. Чаще всего их изготавливают из древесины, железа и природного камня. В первом случае они делаются в русском, швейцарском или китайском стиле; в последнем случае им придается более монументальный характер и к ним применяются формы древних классических стилей, греческого и римского или формы стиля Возрождения. Такого вида беседки служат лучшим украшением садов и парков; особенно хороши беседки из белого мрамора или из других светлых пород камня: их строгие архитектурные линии и светлый тон являются прекрасной антитезой темному фону и прихотливым очертаниям зелени, от которых на них падают легкие прозрачные тени.

Крыша беседки может быть увенчана флюгером или небольшой скульптурой.

Иногда к беседкам проводят внутреннее или внешнее освещение, однако последнее более популярно у беседок закрытых, за ненужностью в дневное время, а с наступлением темноты свет привлекает насекомых, что создает ощутимый дискомфорт.

Несущую функцию в каркасной беседке для парка выполняет каркас, он может быть как деревянным, так и металлическим. Стены конструкции выполняют только функцию ограждения - они несут нагрузку исключительно своего собственного веса.

Беседка на каркасе из круглых стоек с квадратным основанием от 2×2 до 3×3 м имеет самую простую конструкцию (рис.12).

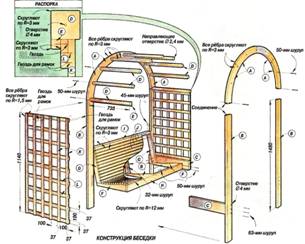

Рис. 12 Конструкция каркаса деревянной беседки

Перед тем как сделать каркас для беседки готовят 3-метровые опоры из бруса 100×100 мм или оцилиндрованные бревна диаметром 150 мм, у которых 50 см нижней части обрабатывают противогнилостными и гидроизолирующими составами, а в верхних частях прорезают пазы на глубину 150 мм и ширину 35 мм. На этом же этапе собирают крестовину перекрытия из доски сечением 35×150 мм и длиной на 60 см больше диагонали основания.

Внутрь предварительно выкопанных по углам беседки лунок со сторонами 30×30 см и глубиной 50 см устанавливают четыре опоры и бетонируют. Затем, не дожидаясь схватывания бетона, вставляют крестовину в пазы верхней части опор и выверяют вертикали столбов и горизонтали крестовины так, чтобы концы крестовины выступали за периметр на 30 см.

Пока бетон застывает, из такого же куска бруса длиной 0, 5-1 м (в зависимости от крутизны крыши) готовят стойку, прорезав по концам пазы 35×150 мм крест-накрест.

Когда бетон полностью схватится, а на это лучше отвести не менее трех дней в теплую погоду с температурой +20…+25 °C, в место пересечения крестовины вставляют пазы стойки перекрытия и укрепляют шурупами. Затем от концов крестовины к стойке протягивают стропила из доски 35×150 мм, в соответствующих местах вставляя в пазы и укрепляя шурупами. Выступающие концы стропил соединяют между собой верхней обвязкой из доски такого же размера.

Бетонировать угловые вертикальные стойки каркаса необязательно, достаточно ограничиться засыпкой нижних концов грунтом. Прежде чем приступать к настилу кровли, верхние концы соединяют между собой с помощью досок верхней горизонтальной обвязки и устанавливают прожилины для элементов ограждений. Затем привязывают к ним дополнительными раскосами опоры, иначе порывы ветра, усадка грунта приведут к расшатыванию конструкции каркаса.

Следующим этапом того, как построить деревянную беседку, будет изготовление обрешетки (рис.13). Её набивают на стропила с шагом 30-40 см, а поверху укладывают любой подручный листовой кровельный материал.

Рис.13 Конструкция обрешётки для беседки

Деревянные беседки своими руками можно и остеклить и сделать внутри перила. Для этого по сторонам вертикальных стоек каркаса, между которыми будет устанавливаться ограждение, на уровне нулевой отметки и на уровне 90 см от основания прорезают пазы глубиной 15 мм для доски сечением 50×100 мм. Если в качестве стоек использовались оцилиндрованные бревна, то глубину прореза делают по ширине посадки прожилины в паз. В углах сопряжения прожилин лишние концы срезают под углом 45°, а сами прожилины крепят к опорам косым ввинчиванием шурупов.
