Таблица 1.5.1 – Технические характеристики установки

Установка «ПИК-ОФП/ЭП-К-Т» управляется с помощью программы, которую можно запустить с рабочего стола компьютера. Окно программы изображено на рисунке 1.5.3. В верхней части экрана, как и в любой другой программе, расположены кнопки с выпадающим списком действий, ниже расположены две закладки – «Установка» и «Эксперимент».

В закладке «Установка» отображается интерактивная гидравлическая схема установки и поля для задания параметров. В эти поля можно задать необходимые значения температур жидкостей или пара, температур насыпных моделей или кернодержателя, задать значения давлений или расходов на насосах и т. д. В ходе эксперимента параметры изменяются в реальном времени и сохраняются в файл эксперимента.

На гидравлической схеме отображены значения давлений на узлах установки (давления на входе и на выходе из модели (манометры Д1 и Д2), перепад давления между Д1 и Д2 (дифманометры ДД1 и ДД2), горное давление, давление на датчике BPR (датчик противодавления – служит для поддержания необходимого давления в системе).

27

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

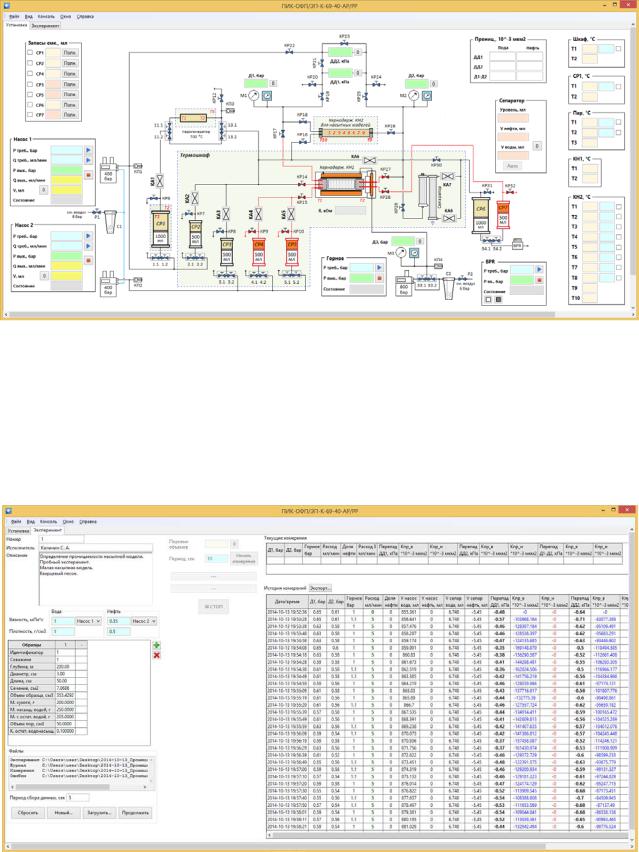

Рисунок 1.5.3 – Основное меню программы. Закладка «Установка»

В закладке «Эксперимент» (рис. 1.5.4) задаются исходные параметры керна или насыпной модели (номер образца, № скважины, глубина, геометрические параметры, массы сухого и насыщенного образца и т. д.) и отображается массив измеренных в ходе эксперимента данных. Так же в верхней части поля расположена таблица, где отображаются текущие параметры.

Рисунок 1.5.4 – Меню программы. Закладка «Эксперимент»

28

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

3. Проведение эксперимента.

3.1Подготовка насыпной модели пласта:

-Рассчитать параметры насыпной модели исходя из равенства безразмерных величин (см. задачу 2.4)

- Определить весовые соотношения (в расчете на единицу объема пласта) кварцевого песка, нефти и воды для заполнения модели по следующим формулам:

где m – пористость песка, доли ед.; ρп – плотность песка, кг/м3 ρв – плотность воды, кг/м3; ρн – плотность нефти, кг/м3.

σв – водонсасыщенность, доли ед.; σн – нефтенасыщенность, доли ед.

-Определив необходимую массу каждого из компонентов приготовить смесь, равномерно перемешав песок, нефть и воду в емкости.

-Смесь в трубу модели закладывать маленькими порциями. Трамбовка насыпной модели производится с помощью строительного перфоратора.

-После окончания набивки модели, протереть кромки трубы так, чтобы на ней не осталось песка (иначе уплотнительная резинка будет не плотно прилегать к кромке, что приведет к протекам воды или выходу пара).

-Туго закрутить крышки модели. Модель готова к проведению экспери-

мента.

3.2 Подготовка установки к эксперименту

-Перед проведением эксперимента удостовериться в том, что все узлы установки герметичны (не должно быть подтёков жидкости из мест соединений фитингов). В случае негерметичности устранить подтёки, затянув фитинг ключом. В том случае, если жидкость всё равно просачивается через резьбу, необходимо уплотнить его лентой ФУМ.

-Заполнить ёмкости установки нефтью или водой (в зависимости от специфики эксперимента). В данной лабораторной работе необходимо заполнитьёмкость СР1 водой (см. прил. В), для этого необходимо: а) сбросить давление вёмкости С1, переведя тумблер на панелиёмкости в нижнее положение; б)в программе открыть выпадающий список «Вид» и выбрать пункт «Насос 1» (рис. 1.5.5).

29

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

В верхней части окна расположены флажки, соответствующие клапанам насоса 1. Галочка, выставленная в квадратном поле, означает что клапан открыт– необходимо открыть все клапаны. После чего подключить шланг переноснойёмкости с водой к выходу на ручном кране КР6. Открыть кран КР6. Подать сжатый воздух в переносную ёмкость, переведя тумблер на емкости в открытое положение. Дождаться прекращения изменения уровня воды в ёмкости. После того, как ёмкость будет заполнена, закрыть кран КР6, отсоединить переносную ёмкость, выставить галочки в меню насоса в начальное положение, создать давление вёмкости С1, переведя тумблер Р1 в верхнее положение.Ёмкость заполнена.

- Убедиться в том, что масло из танкерных ёмкостей поступает в систему, для чего необходимо: а) перевести тумблер Р1 в верхнее положение, для подачи сжатого воздуха (давление 6-7 атм) в ёмкость; б) закрыть КР1.1, открыть ручной кран КР1.2.

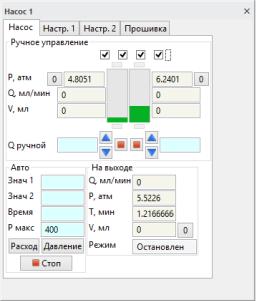

Рисунок 1.5.5 – Меню насоса 1

-В верхней части окна расположены флажки, соответствующие клапанам насоса 1. Галочка выставленная в квадратном поле, означает что клапан открыт (необходимо открыть все клапаны); в) подключить шланг переносной емкости с водой к выходу на ручном кране КР6; г) открыть кран КР6; д) подать сжатый воздух в переносную емкость, переведя тумблер на емкости в открытое положение. Дождаться прекращения изменения уровня воды в емкости. е) после того как емкость будет заполнена – закрыть кран КР6, отсоединить переносную емкость, выставить галочки в меню насоса в начальное положение, создать давление в емкости С1, переведя тумблер Р1 в верхнее положение. Емкость заполнена.

-Выставить необходимую температуру в поле «Пар». (в поле предлагается ввести два значения температуры: одно значение «Т1» соответствует темпе-

30

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

ратуре на входе в змеевик парогенератора, «Т2» - температуре на выходе, «Т3» соответствует температуре пара или воды на выходе из парогенератора). В данном случае необходимо учитывать теплопотери по длине трубок, поэтому необходимо задать температуру «Т1» и «Т2» такими, что бы «Т3» была выше необходимой.

-Подключить насыпную модель пласта к системе при помощи фитингов. (при затягивании фитингов нет необходимости пользоваться ключами – все затягивается «от руки»).

3.3 Проведение эксперимента.

ВНИМАНИЕ! Выполнять лабораторную работу на установке «ПИК- ОФП/ЭП-К-Т» только в присутствии инженера лаборатории, одев средства индивидуальной защиты (очки, халат, перчатки).

-Открыть автоматический клапан КА1 (проверив закрыт ли кран КР6);

-Открыть краны КР11.1, КР13.1, КР16, КР18, КР26, КР29, КА7, КА8.

-Закрыть краны КР11.2, КР13.2, КР17, КР27, КР30.

-В поле «BPR» (регулятор противодавления) в закладке «Установка» установить в открытое состояние (чтобы эксперимент проходил при атмосферном давлении).

-Создать файл эксперимента в интерфейсе программы в закладке «Эксперимент» в нижней части экрана нажать на кнопку «Новый…», после чего сохранить в папке под своей фамилией.

-В закладке «Эксперимент» нажать на кнопку «Начать измерения». Программа начнет автоматическую запись измерений в таблицу.

-В закладке «Установка» в поле «Насос 1» выставить необходимый расход.

-Чтобы наблюдать за ходом эксперимента в контекстном меню «Вид» выбрать пункт «График». В появившемся окне будут отображаться графики зависимостей различных параметров работы установки от времени. Двойным нажатием левой клавиши мыши на верхнем поле всплывает окно, в котором из списка можно выбрать различные зависимости.

3.4 Форма записи исходных данных и результатов расчётов.

Вотчете по лабораторной работе должны быть отражены следующие

данные:

-таблица исходных данных и результатов проведения эксперимента (таб-

лица 1.5.2);
