Дипломная (вкр): Разработка внутреннего корпоративного портала предприятия ПО Тотемские электрические сети

Рисунок 1 - Контекстная диаграмма

После описания контекстной диаграммы проводится функциональная декомпозиция - система разбивается на подсистемы и каждая подсистема описывается отдельно. Затем каждая подсистема разбивается на более мелкие и так далее до достижения нужной степени подробности. В результате такого разбиения, каждый фрагмент системы изображается на отдельной диаграмме декомпозиции.

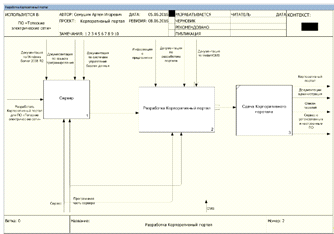

Рисунок 2 - Декомпозиция второго уровня

На рисунке 2 отображено более подробное описание процессов. Весь процесс разделен на 3 этапа. На первом этапе происходит выбор аппаратных характеристик для выбранного сервера установка и настройка веб-сервера и сервера баз данных. На втором этапе производится разработка корпоративного портала на выбранной CMS. На последнем этапе производится сдача сервера с установленным и настроенным ПО, список паролей, подготовленная документация администратор и сам Корпоративный портал.

Для получения более подробной информации, была проведена декомпозиция с третьим уровнем детализации. На рисунке 4 изображена диаграмма декомпозиции процесса «Сервер».

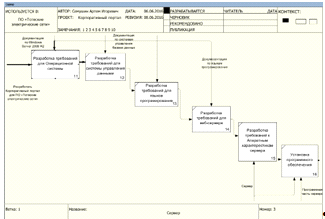

Рисунок 4 - Диаграмма декомпозиции «Сервер»

Здесь мы можем увидеть, что перед тем, как начать разработку корпоративного портала, необходимо учесть множество нюансов. Для начала надо разработать требования к операционной системе, затем выбрать систему управления данными, выбрать какие языки программирования буду задействованы при разработке портала и выбрать веб-сервер. С учетом всех выше упомянутых требований будут составлены требования к аппаратной части сервера и будет произведена установка выбранного программного обеспечения.

Для получения более подробной информации, была проведена декомпозиция с третьим уровнем детализации. На рисунке 5 изображена диаграмма декомпозиции процесса «Разработка корпоративного портала».

Здесь отображается процесс «Разработка Корпоративного портала». Для начала нужно разработать требования к структуре портала с учетом имеющейся информации по предприятию и документации по разработке порталов. Затем будет производится разработка архитектуры Корпоративного портала. После всего выше упомянутого будет производиться разработка самого портала.

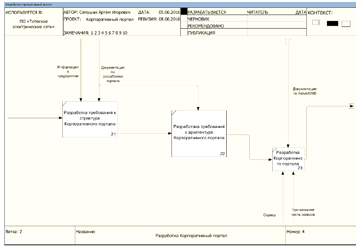

Рисунок 5 -Диаграмма декомпозиции «Разработка Корпоративного портала»

3.      Разработка архитектуры и структуры корпоративного портала в соответствии с требованиями

Корпоративный портал ПО «Тотемские электрические сети» состоит из пяти типов контента и одной статической страницы, а именно:

·        Тип контента «Новости»;

·        Тип контента «Объявления»;

·        Статическая страница «Телефонный справочник»;

·        Тип контента «Новому сотруднику»;

·        Тип контента «О компании»;

·        Тип контента «Разно».

Главная страница сайта должна содержать графическую часть, навигационное меню сайта, а также контентную область для того, чтобы сотрудники организации первой страницы мог посмотреть календарь с днями рождений сотрудников организации, погоду и ознакомиться с последними новостями, объявлениями организации[6].

Контентная область первой страницы как показано на рисунке 6 будет делиться на следующие разделы:

•        вверху страницы отображаются облегченная навигационная панель, которая обеспечивает переход к основным пунктам меню сайта (Главная, Новости и т.д.);

•        слева будут располагаться поле поиска - предназначено для выполнения полнотекстового поиска по сайту, служебные сервисы, документы;

•        в теле страницы будут располагаться календарь с днями рождения сотрудников, прогноз погоды, новости и объявления - анонсы в формате: дата, заголовок, краткое содержание;

Рисунок 6 - Главная страница

Меню сайта будет содержать следующие пункты

•        Главная

•        Новости

•        Объявления

•        Телефонный справочник

•        Новому сотруднику

•        О компании

•        Разное

Графическая оболочка типы контента «Новости», «Объявления», «Новому сотруднику» и «Разно» как показано на рисунке 7 будет делиться на следующие разделы:

•        вверху страницы отображаются облегченная навигационная панель, которая обеспечивает переход к основным пунктам меню сайта (Главная, Новости и т.д.);

•        слева будут располагаться поле поиска - предназначено для выполнения полнотекстового поиска по сайту, служебные сервисы, документы;

•        в теле страницы будут фильтр контента по времени размещения и списку анонсов статей в формате: дата, заголовок, краткое содержание фотография.

Графическая оболочка выбранных статей типа контента «Новости», «Объявления», «Новому сотруднику» и «Разно» как показано на рисунке 8 будет делиться на следующие разделы:

·        вверху страницы отображаются облегченная навигационная панель, которая обеспечивает переход к основным пунктам меню сайта (Главная, Новости и т.д.);

·        слева будут располагаться поле поиска - предназначено для выполнения полнотекстового поиска по сайту, служебные сервисы, документы;

·        в теле страницы будет отображаться выбранная статьи в формате: заголовок, фотография, текст статьи, дата размещения.

Рисунок 7 - Тип контента «Новости», «Объявления», «Новому сотруднику» и «Разно»

Рисунок 8 - Графическая оболочка выбранной статьи

Графическая оболочка страницы «Телефонный справочник» как показано на рисинке 9 будет делиться на следующие разделы:

·        вверху страницы отображаются облегченная навигационная панель, которая обеспечивает переход к основным пунктам меню сайта (Главная, Новости и т.д.);

·        в теле страницы список ссылок на отделы в таблице которая будет иметь вид: фотография сотрудника, должность, внутренний телефон, городской телефон, корпоративный телефон.

Рисунок 9 - Телефонный справочник

Графическая оболочка типа контента «О компании» как показано на рисунке 10 будет делиться на следующие разделы:

·        вверху страницы отображаются облегченная навигационная панель, которая обеспечивает переход к основным пунктам меню сайта (Главная, Новости и т.д.);

·        слева будут располагаться поле поиска - предназначено для выполнения полнотекстового поиска по сайту, служебные сервисы, документы;

·        в теле страницы будет отображаться баннер и статья в формате фотография заголовок, дата размещения.

Рисунок 10 - Раздел О компании

Графическая оболочка выбранной статьи «О компании» как показано на рисунке 11 будет делиться на следующие разделы:

·        вверху страницы отображаются облегченная навигационная панель, которая обеспечивает переход к основным пунктам меню сайта (Главная, Новости и т.д.);

·        слева будут располагаться поле поиска - предназначено для выполнения полнотекстового поиска по сайту, служебные сервисы, документы;

·        в теле страницы будет отображаться статья в формате: заголовок, фотография, текст статьи.

Рисунок 11 - О компании

4.      Разработка требований к программной части сервера

В данной главе будут рассмотрены необходимое программное обеспечение сервера на котором будет установлен корпоративный портал.

Для этого будет произведен обзор существующих решений и выбор наиболее оптимального варианта

4.1    Операционная система.

Операционная система, ОС (англ. operating system) - комплекс программ, обеспечивающих базовый набор функций по управлению аппаратными средствами компьютера. ОС является связующим звеном между программами и аппаратной частью компьютера как показано на рисунке 12.

Рисунок 12 -  Положение Операционной системы в логической структуре компьютера

Основными требованиями к ОС, предназначенной для использования в серверной части приложения, являются:

·        поддержка полного спектра сетевых технологий (сетевого оборудования, протоколов, доступ к удаленным ресурсам и службам и т.д.);

·        многозадачность;

·        многопото́чность;

·        многопользовательский режим;

·        поддержка разнообразных аппаратных платформ (64-битные процессоры, системы хранения на жестких дисках и т.д.); расширяемость;

·        приемлемый уровень обеспечения безопасности (наличие механизмов авторизации, аутентификации, аудита);

·        низкая стоимость лицензионной копии.

Наиболее оптимальным решением является Windows Server 2008 R2. Основным фактором на приятие решений, является:

·        Платформа веб-приложений. В сервер Windows Server 2008 R2 включены множество усовершенствований, превращающих его в самую надежную платформу веб-приложений на основе Windows Server среди всех версий Windows. Он содержит обновленную роль веб-сервера и службы IIS 7.5 и обеспечивает расширенную поддержку .NET в режиме Server Core.

·        Масштабируемость и надежность Windows Server 2008 R2 поддерживает недостижимые ранее объемы рабочих нагрузок, динамическую масштабируемость, доступность и надежность на всех уровнях, а также ряд других новых и обновленных возможностей, включая использование современных архитектур процессоров, повышение уровня компонентного представления операционной системы и повышение производительности и масштабируемости приложений и служб[11].

4.2    Система управления базами данных

Система управления базой данных (СУБД) представляет собой программное обеспечение, которое управляет всем доступом к базе данных.

Для разрабатываемой системой надежность и производительность СУБД является критическим моментом, поскольку приложение предполагает наличие большого количества записей в БД, а также большое количество пользователей, чьи действия так или иначе будут связаны с манипулированием информации из БД[7].

Основные требования к СУБД:

·        управление данными во внешней памяти (на дисках);

·        управление данными в оперативной памяти с использованием дискового кэша;

·        журнализация изменений, резервное копирование и восстановление базы данных после сбоев;

·        поддержка языков БД (язык определения данных, язык манипулирования данными);

·        поддержка реляционной модели хранения данных;

·        поддержка распределенного режима;

·        поддержка клиент-серверной архитектуры взаимодействия;

·        наличие внешних утилит для управления СУБД;

·        низкая стоимость.

Для работы InstantCMS по системным требованиям нужна база данных MySQL.

Так же MySQL обладает многими преимуществами, в том числе:

·        Высокая производительность;

·        Низкая стоимость;

·        Простота конфигурирования и изучения;

·        Переносимость и доступность исходного кода.

. Производительность.работает очень быстро. Результаты сравнительных тестов производительности, выполненных фирмой-изготовителем, можно посмотреть на странице #"897274.files/image012.gif">

Рисунок 13 - Выбор ролей сервера

Выбираем опцию Службы ролей, перейдем на нее и установим для сервера приложений следующие опции как показано на рисунке 14: Поддержка веб-сервера (IIS), Общий доступ к TCP-портам и Активация через HTTP.

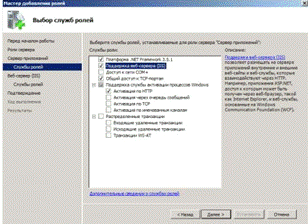

Рисунок 14 - Опции для сервера приложений

А для веб-сервера установим службу FTP-сервер в соответствии с рисунком 15.

После чего установим выбранные роли. Для проверки работоспособности IIS наберем в браузере IP-адрес нашего сервера, и увидим стандартную страницу-заглушку веб-сервера как на рисунке 16.

Рисунок 15 - FTP-сервер

Рисунок 16 - Работоспособность IIS

Теперь перейдем в к настройке сервера, для этого откроем Диспетчер служб IIS (находится в Пуск - Администрирование) как показано на рисунке 17.

Рисунок 17 - Диспетчер служб IIS

Первым делом создадим новый сайт, для этого щелкнем правой кнопкой на пункте Сайты в боковом меню Диспетчера IIS и выберем Создать новый сайт как показано на рисунке 18.

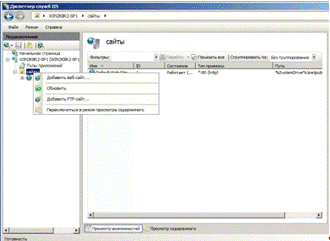

Рисунок 18 - Добавление веб-сайта

В открывшемся как показано на рисунке 19 окне укажем имя сайта, путь к корневой папке (по умолчанию сайты пользователей располагаются в C:\inetpub\wwwroot), которую следует предварительно создать и указать имя узла (доменное имя сайта), в нашем случае iissite.local.

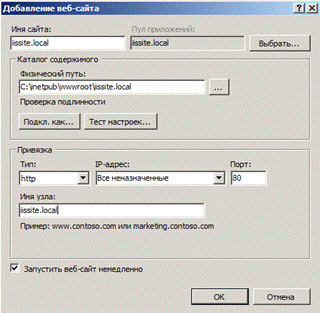

Рисунок 19 - Параметры веб-сайта

Добавить A-запись с именем нашего сайта на DNS-сервер или пропишем необходимые строки в файлы hosts тех рабочих станций, откуда будем обращаться к сайту

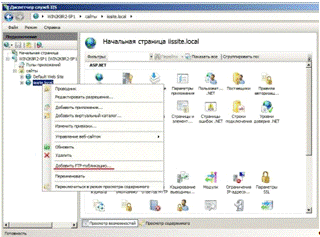

Для полноценной работы настроим FTP-доступ к нему. Для этого щелкнем правой кнопкой по названию нашего сайта в боковом меню и выберем Добавить FTP-публикацию как показано на рисунке 20.

Рисунок 20 - Добавление FTP-публикации

Рисунок 21 - Параметры привязки и SSL

Далее как показано на рисунке 21 укажем привязку FTP-cлужбы к сетевым интерфейсам и портам, а также настроим параметры безопасности. Поставим галочку для автоматического запуска FTP-сайта.

На следующей странице как показано на рисунке 22 укажем параметры доступа к серверу, например конкретных пользователей, которые будут работать с данным сайтом.

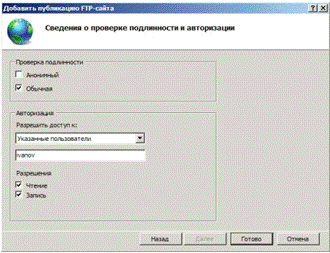

Рисунок 22 - Сведения о проверке подлинности и авторизации

6.2    Windows Server. Добавляем поддержку PHP веб-серверу IIS

Рассмотрим, как добавить серверу поддержку PHP для запуска на нем популярных CMS написанных на этом языке.

Прежде всего, сам PHP скачиваем его с официального сайта в виде msi инсталлятора, также хотим обратить ваше внимание, что скачивать нужно потоконебезопасную (Non Thread Safe) версию.

Перед тем, как устанавливать PHP необходимо добавить веб-серверу поддержку технологии CGI, для этого перейдем в Диспетчер сервера - Роли - Веб-сервер - Добавить службы ролей как показано на рисунке 23. Также мы добавили поддержку технологии SSI, которая часто используется в популярных CMS.
