Материал: Расчет многопролетной неразрезной балки. метод. указания к выполнению РГР по дисциплине «Строительная механика» для студ. спец.. 270205 «Автомобильные дороги». Гриднев С.Ю., Мухтаров Р.А

Линия влияния и объемлющие эпюры от действия временной нагрузки строятся для пролёта, в котором задано сечение. В рассматриваемом примере сечение задано во втором пролёте (номер фиктивного пролёта не учитывается) на расстоянии от левой опоры, величина временной нагрузки . Значения ординат линии влияния и объемлющих эпюр для заданного сечения в пролёте получаем расчетом на ПЭВМ по программе ob_time.exe.

Ввод исходных данных:

Задайте число пролётов (при жёсткой заделке фиктивные пролёты не учитываются)

3

Вы не ошиблись? (Y/N)

N

Введите длины пролётов (нумерация пролётов слева направо)

13

13

14

Есть ошибки ввода? (Y/N)

N

Задайте номер пролёта, где находится рассматриваемое сечение и расстояние до ближайшей левой опоры

2

3.714

Есть ошибки ввода? (Y/N)

N

Если балка защемлена слева, введите цифру 1

если справа - 2

если защемление на обоих концах - 3

иначе - 0

1

если балка имеет консольную часть слева - 1

если справа - 2

если консоли имеются на обоих концах - 3

иначе - 0

2

Вы не ошиблись в условиях опирания балки ?

N

Введите длину консольной части

2.6

Введите величину временной нагрузки

18

Будете печатать численные значения для построения линии влияния (Y/N)?

Y

Ваша фамилия и номер группы??

Петров 923

Будете строить объёмлющие эпюры? (Y/N)

Y

Будете печатать численные данные объёмлющих эпюр?

Y

Листинг результатов расчёта на ПЭВМ

Пролёт 2 (L=13.000), сечение – 3.714

Ординаты объемлющей эпюры (пролёт №2)

	69.4575	55.9869	83.4280	156.6219	208.0659	229.0898	219.6938
	-295.7308	-156.4814	-88.5639	-96.8191	-113.7442	-130.6694	-147.5947

	179.8777	109.6416	51.6625	44.7442
	-164.5199	-181.4451	-241.0472	-382.1301

По результатам расчёта на ПЭВМ строим линию влияния для заданного сечения и объемлющую эпюру для пролета.

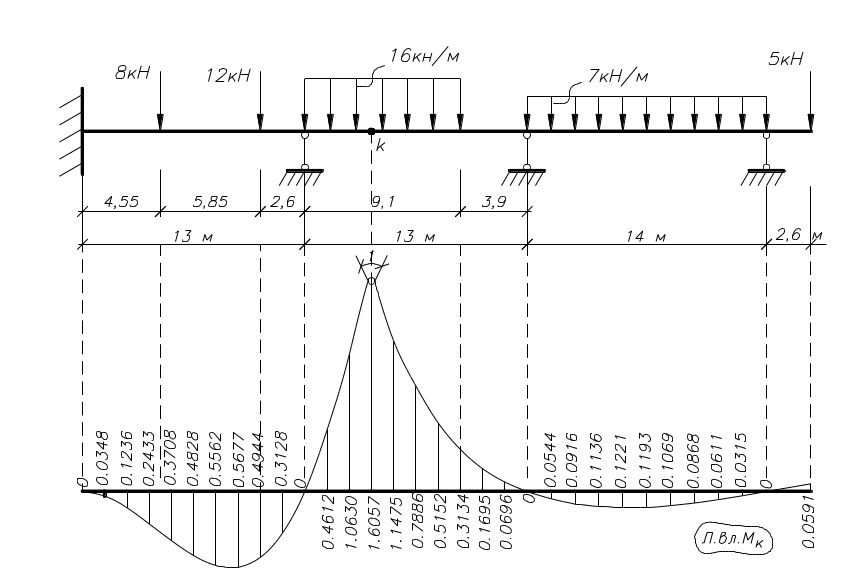

6. Определение изгибающего момента в заданном сечении от действия постоянной нагрузки загружением линии влияния (рис.19).

Рис. 19. Загружение л.вл. постоянной нагрузкой

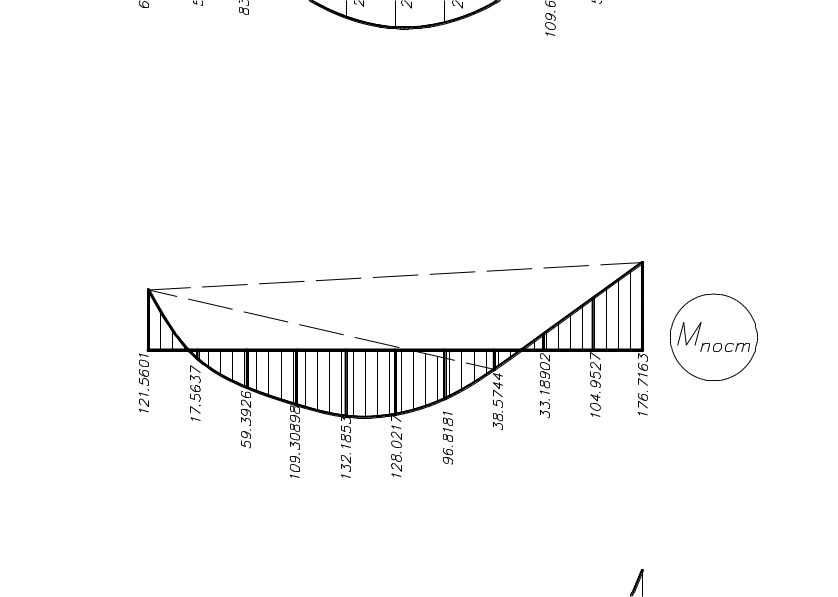

7. Аналитическое определение изгибающего момента в заданном сечении (рис.20):

Проверка: Рис.20

8. Определение усилий с помощью линии влияния от действия временной нагрузки (рис.21):

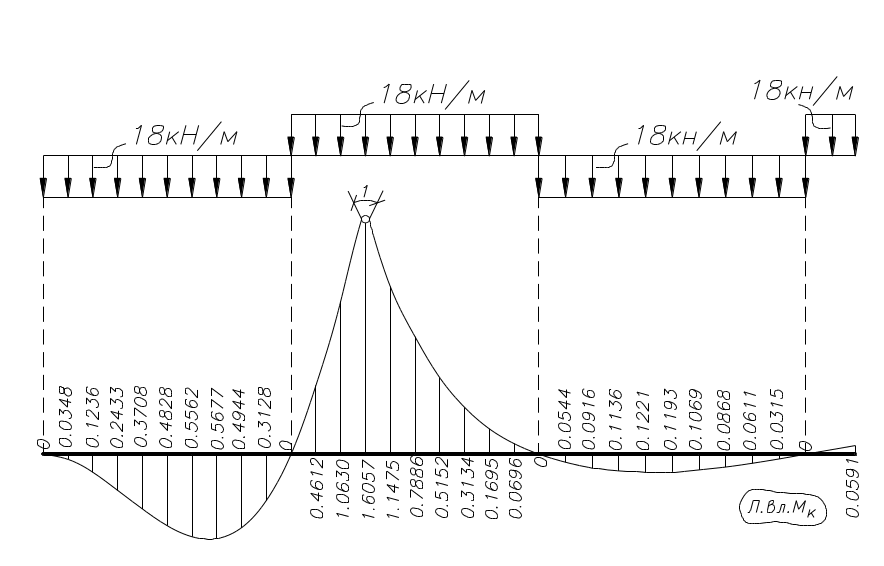

Рис. 21. Загружение л.вл. временной нагрузкой

Для получения объемлющих эпюр и от совместного действия постоянной и временной нагрузки необходимо эпюры (рис.23), и (рис.22) изобразить в одном масштабе. Затем ординаты эпюры просуммировать отдельно с ординатами и отдельно с ординатами (рис.23)

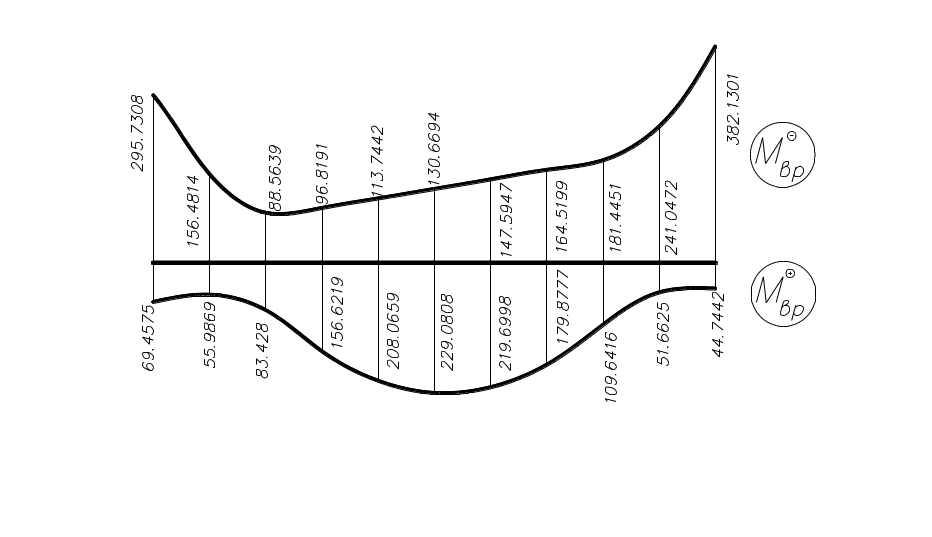

Рис. 22. Объемлющая эпюра от временной нагрузки

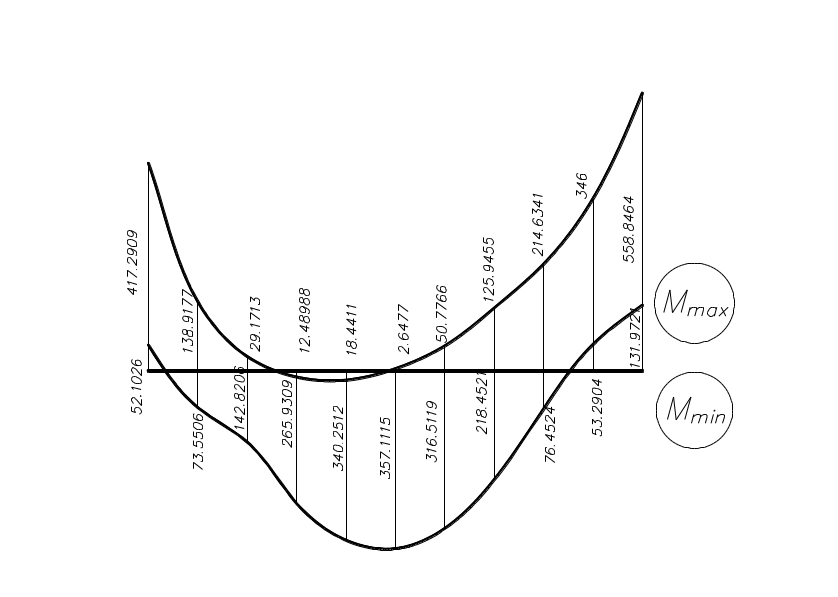

Рис. 23. Объемлющая эпюра от совместного действия постоянной

и временной нагрузок

Таблица

Сравнение усилий определенных аналитическим

расчетом и загружением линий влияния

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Какой вид имеет расчетная схема многопролетной неразрезной балки (МНБ)?

2. Как определяется степень статической неопределенности МНБ? Как она изменяется при добавлении и при удалении одной опоры?

3. Как записывается типовое уравнение трех моментов (УТМ) для расчета МНБ на заданную нагрузку? Каков его механический смысл?

4. Как выводится типовое УТМ из канонического уравнения метода сил?

5. Как образуется основная система метода сил?

6. Что принимается за основные неизвестные?

7. Сколько различных УТМ необходимо составлять для расчета неразрезной балки?

8. На каких этапах расчета МНБ используются «балочные» эпюры М_р?

9. Как строится окончательная эпюра Q при расчете МНБ? Чем она отличается от эпюры Q_р для основной системы («балочной эпюры»)?

10. В чем особенность построения эпюр М и Q на консолях МНБ?

11. Как записывается типовое УТМ для расчета МНБ на заданную осадку опор? Какими членами оно отличается от УТМ для расчета на заданную нагрузку?

12. Повторите известные Вам основные сведения по теории линий влияния (механический смысл ординат; размерности ординат; определение с помощью линий влияния усилий от сосредоточенной и сплошной нагрузки при заданном их расположении; порядок опасного размещения временной нагрузки; признак опасного положения подвижной нагрузки; назначение линий влияния в практических инженерных расчетах).

13. Чем отличается очертание линий влияния, построенных для МНБ, от очертания аналогичных линий влияния, построенных для простых балок и для многопролетных шарнирных балок (МШБ)?

14. Как определяются ординаты линий влияния при статическом способе построения?

15. Как обосновывается кинематический способ построения линий влияния для МНБ?

16. Изобразите эскизы линий влияния М, Q, опорной реакции, используя кинематический способ?

17. В чем особенность очертания линий влияния для МНБ в окрестности защемленного конца балки?

18. В чем особенность очертания линий влияния для МНБ на консоли?

19. В чем особенности расчета МНБ на временную нагрузку?

20. Каков смысл ординат объемлющих эпюр изгибающих моментов?

21. Как применить линию влияния М для получения одной из ординат объемлющей эпюры? Сколько линий влияния необходимо построить и загрузить для получения всех ординат объемлющей эпюры?

22. Какой порядок построения объемлющих эпюр изгибающих моментов для МНБ использован Вами при выполнении задания?
