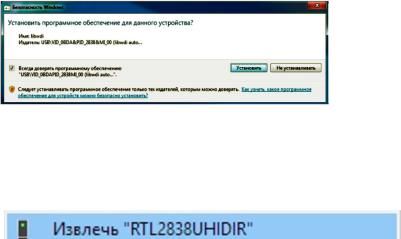

ставить галочку напротив «Всегда доверять программному обеспечению» и нажать кнопку «Установить» (рис. 12):

Рис. 12. Окно «Безопасность Windows»

– после успешной установки устройство будет добавлено в систему (рис. 13):

Рис. 13. Устройство было добавлено в систему

5. Вспомнить работу с программой RF DSP GSM SCANNER RTL-SDR для проверки диапазона частот работы базовых станций сотовых операторов согласно «Решению государственной комиссии по радиочастотам при Минкомсвязи России от 1 июля 2016 г. № 16-37-03 “Об использовании радиоэлектронными средствами сухопутной подвижной службы полос радиочастот”», технических параметров базовых станций, а также анализа покрытия соты для обеспечения качественной связи между терминалами абонентов, далее необходимо:

–Запустить «gsmscan.exe» из каталога LR-RNSiK/1_ GSM-BSpos/gsmscan, кликая по файлу правой кнопкой мыши

ивыбирая пункт «Запуск от имени администратора».

–После запуска программы появится основное рабочее окно сканирования и обнаружения принадлежности базовых станций к сотовым операторам. Процесс сканирования в реальном времени запускается автоматически (рис. 14):

25

Рис. 14. Основное рабочее окно

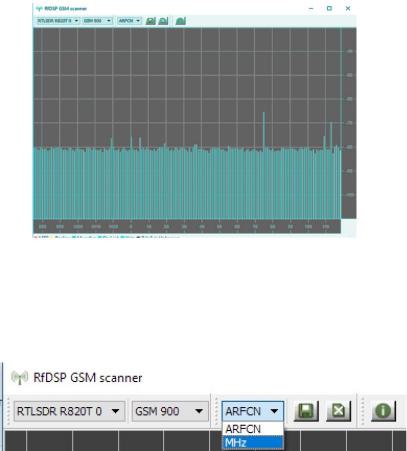

– Обязательно не забудьте переключиться из канального режима обзора работы базовых станций в частотный (рис. 15):

Рис. 15. Переключение режима обзора работы базовых станций

– Процесс более-менее полного сканирования базовых станций и достоверного определения принадлежности их к операторам сотовой связи занимает около 5 минут. После 10 минут работы программы получаем наиболее достоверные результаты (рис. 16):

26

Рис. 16. Результат сканирования

В результате сканирования на рис. 16 отображены неопределенные БС и общеизвестные, принадлежащие операторам сотовой связи ПАО «Мегафон», ПАО «ВымпелКом» (Билайн), а также ПАО «МТС». Для примера, базовым станциям «Мегафон» соответствуют частоты: 933 – 935 МГц, 950 МГц, 952 МГц, 955 МГц и 958 – 959 МГц. В зависимости от его местонахождения каждого студента в процессе сканирования базовых станций, результаты будут разными.

–Теперь необходимо проанализировать качество связи абонентского терминала (в нашем случае его эмулирует RTL-SDR тюнер) с базовыми станциями операторов сотовой связи. Для этого нужно найти в окне сканера базовые станции с самым сильным сигналом от каждого оператора и вычислить общее количество БС от каждого оператора сотовой связи, а также сравнить качество связи «большой тройки» в пределах местонахождения студента. Для примера возьмем оператора ПАО «МТС»: общее количество БС в зоне равняется 6 с самым сильным сигналом примерно -67 дБм и -68 дБм. В сравнении с БС от ПАО «Мегафон» с самым сильным сигналом примерно одинаковой мощности, как и у МТС, у второго в зоне местоположения абонента количество БС на порядок выше – 15.

–Программа имеет возможность сохранения полученных результатов сканирования в виде технических параметров каждой достоверно определенной базовой станции. Со-

27

храним полученные нами результаты в отчетный файл формата «.txt» по нажатию кнопки «SaveReport» (рис. 17):

Рис. 17. Кнопка «SaveReport»

– после сохранения, файл отчетности автоматически появляется в папке с программой «gsmscan» (рис. 18):

Рис. 18. Ярлык файла отчетности

– При открытии файла, с помощью встроенной в ОС Windows стандартной утилиты «Блокнот», можем видеть следующие технические данные об определенных базовых станциях сотовых операторов (представлен отрывок) (рис. 19):

Рис. 19. Содержание файла отчета

На основании этих данных, возможно легко определить местоположение каждой БС с помощью специальных навигационных программ.

6. Приступить к определению местоположения, обслуживающих абонентские терминалы базовых станций. Все необходимые параметры и данные каждой достоверно определенной БС в программе «RF DSP GSM SCANNER» мы полу-

28

чили в отчетном файле (предыдущий пункт). В сети Интернет есть онлайн-ресурс, с помощью которого на карте будет показано достоверное местоположение любой базовой станции системы сотовой связи стандарта GSM http://xinit.ru/bs/250-2-3650-41123 (рис. 20):

Рис. 20. Страница онлайн-ресурса «xinit.ru»

Данный ресурс без проблем работает во всех популярных интернет-браузерах: Mozilla Firefox, Opera, Google Chrome, Яндекс Браузер.

7. Каждому студенту необходимо обнаружить местоположение не менее 8 базовых станций и определить 3 три ближайшие из них, указав их на карте в пределах своего местоположения:

–из отчетного файла программы «RF DSP GSM SCANNER» необходимо внести следующие параметры одной из достоверно определенных БС (по выбору студента) – MCC, MNC, LAC, CID;

–после ввода всех вышеуказанных параметров, нажать кнопку «Запросить местоположение», после чего, ниже введенной информации, появится карта с достоверным местоположением (с минимальными погрешностями) требуемой БС (рис. 21):
