16. Прочность деталей приспособлений

Прочность — одно из основных требований, предъявляемых к деталям и приспособлениям в целом. Прочность деталей может рассматриваться по коэффициентам запаса или по номинальным допускаемым напряжениям. Расчеты по номинальным допускаемым напряжениям менее точны и прогрессивны, но значительно проще.

С помощью расчета деталей (элементов) приспособлений на прочность можно решать две задачи: а) проверку на прочность уже существующих деталей с определенными размерами сечений путем сравнения фактических напряжений) (моментов, сил) с допускаемыми — проверочный расчет; б) определение размеров сечений деталей — предварительный проектный расчет.

Расчет на прочность (задача а) детали в виде стержня круглого сечения, нагруженного осевой силой, по допускаемым напряжениям растяжения (сжатия) осуществляется по формуле

где  — фактическое напряжение растяжения (с жатия), МПа; Р — расчетная осевая сила, Н; d — диаметр опасного сечения (для резьбового стержня — внутренний диаметр резьбы), мм; [] — допускаемое напряжение растяжения (сжатия), МПа.

Определение необходимого размера опасного сечения (задача б) для подобного случая можно производить по формуле

Полученное значение округляется в сторону увеличения до целого или ближайшего стандартного значения. При наличии шпоночного паза в опасном сечении детали полученное расчетом значение d следует увеличить на 5.. .10 %.

Расчеты на прочность валов и осей с целью определения их размеров (задача б) можно производить по формулам: на изгиб (детали круглого сечения)

на изгиб (детали кольцевого сечения)

на кручение

на изгиб с кручением (детали круглого сечения)

на изгиб с кручением (детали кольцевого сечения)

где М_из — изгибающий момент, Н • мм; М_кр — крутящий момент, Н»мм;

М_экв — эквивалентный момент, Н • мм; ; [_из] — допускаемое напряжение при изгибе, МПа; [_кр] — допускаемое напряжение при кручении, МПа; к₀ = d₀/d — отношение внутреннего диаметра вала (оси) do к наружному d

Контрольные задания.

Задание 15.1.

Какие требования предъявляются к станочным приспособлениям, применяемым на станках с ЧПУ?

Задание 15.2.

Какие системы приспособлений применяют на станках с ЧПУ ?

Задание 15.3.

Как фиксируются элементы СРП относительно друг друга ?

Задание 15.4.

Какие способы соединения элементов применяют в системе УСПО ?

Необходимо помнить, что оси рассчитываются только на изгиб, так как они не передают крутящего момента.

Валы и оси можно рассчитывать на жесткость, но диаметр деталей в этом случае получается большим, чем при расчете на прочность. Расчет на изгибную жесткость состоит из определения углов наклона и прогибов упругой линии осей и валов и сравнения их с допускаемыми значениями. Следует отметить и сложность расчетов деталей на жесткость. Например, расчет валов на жесткость (задача а) при кручении производится по формуле

где  — действительный угол закручивания вала, град; [] — допускаемый угол закручивания (можно принимать для большинства валов [] =15' на 1 м длины; для менее ответственных валов [] принимается до 2°); М_кр — крутящий момент, Н • мм; l — длина скручиваемой части вала, мм; G — модуль упругости при сдвиге, МПа (для стали G = 8*10⁴ МПа); l_р — полярный момент инерции сечения вала, мм⁴ ( — для круглого сечения и — для кольцевого сечения).

Уточненный расчет валов на прочность, в случае возникновения такой необходимости, заключается в определении коэффициентов запаса для опасных сечений.

При нагружении соединения силами в плоскости (по поверхности) стыка деталей и в случаях установки штифта (цилиндрического гладкого стержня винта) без зазора и работы на срез проверочный расчет (задача а) штифта (винта) может осуществляться по формуле

где Р — срезающая сила, Н; d — диаметр штифта (стержня винта), мм; i — число стыков (количество штифтов или винтов) в соединении; [_ср] — допускаемое напряжение среза, МПа.

Расчет на прочность шпоночных и шлицевых соединений заключается в сравнении фактически передаваемого крутящего момента с допускаемым моментом из условий прочности шпонок (шлиц).

Расчет на прочность шпоночных соединений (задача а) производится по формулам:

на смятие:

на срез:

(для призматических и сегментных шпонок),

где М_кр — крутящий момент (рассчитывается по передаваемой мощности и частоте вращения вала), Н-мм; D — наружный диаметр вала, мм; h — высота призматической шпонки, мм; К_ш — размер выступающей из паза части сегментной шпонки, мм; l — рабочая длина шпонки, мм; [_см] — допустимые напряжения смятия, МПа.

Проверочный расчет на прочность шлицевых соединений (задача а) может осуществляться по формулам: на смятие:

(прямобочный профиль)

(эвольвентный профиль)

на срез:

(прямобочный и эвольвентный профили)

где Мкр — крутящий момент, Н-мм; z — число шлицев; h — высота поверхности контакта (для прямобочного профиля h=0,5*(D - d)-2f_ш, здесь f_ш — фаска зуба и паза шпоночного соединения, по СТ СЭВ 188 - 75 фаска принимается равной 0,3. ..0,5 мм с допуском +0,2... + 0,3; для эвольвентных шлицев с центрированием по боковым поверхностям h = m, с центрированием по наружной цилиндрической поверхности h = 0,9т; D — наружный диаметр вала, мм; d — внутренний диаметр отверстия, мм; b — ширина шлица, мм; т — модуль эвольвентного соединения, мм; ^/ — коэффициент, учитывающий неравномерность распределения нагрузки по шлицам (^/ принимается равным 0,7...0,8).

При необходимости расчеты на прочность сварных соединений, пружин, подшипников, клиноременных, зубчатых передач и других специфических сборочных единиц и деталей специальных приспособлений следует выполнять с помощью справочных и других литературных источников.

Пример.16.1. Рассчитать на прочность опасного звена, приспособления (см. рис. 16.1). Из рассмотрения данного приспособления можно прийти к выводу, что одной из наиболее нагруженных деталей является ось 6 стойки 9. Она воспринимает повышенные нагрузки, связанные с зажимом обрабатываемых заготовок. Направление действия создаваемой пневмоцилиндром силы меняется на противоположное посредством рычагов 13. При этом она увеличивается в несколько раз. Затем через штоки 10 и пяты 3 она передается на рычаг 4, получает направление в сторону зажима заготовок и вновь возрастает. Таким образом, на прочность целесообразно рассчитывать наиболее нагруженное звено (в описанном случае ось б). Ось 6 в отверстиях рычага 4 и стойки 9 установлена с зазором и будет работать на изгиб. В соответствии с принятым решением она изготавливается из стали 20Х с цементацией и закалкой до твердости 57...63 HRC₃. Вид нагрузки П (переменная). По табл. П28 напряжение [_из] для приведенного случая равно 220 МПа. Из силового расчета выявлено, что изгибающий момент УИ_ИЗ, действующий на опасное звено приспособления, равен 10 800 Н-мм.

Минимальный диаметр оси можно рассчитать (задача б) по формуле:

В описанных условиях можно принять размер d-\0 мм, что обеспечит более надежную работу оси б в приспособлении.

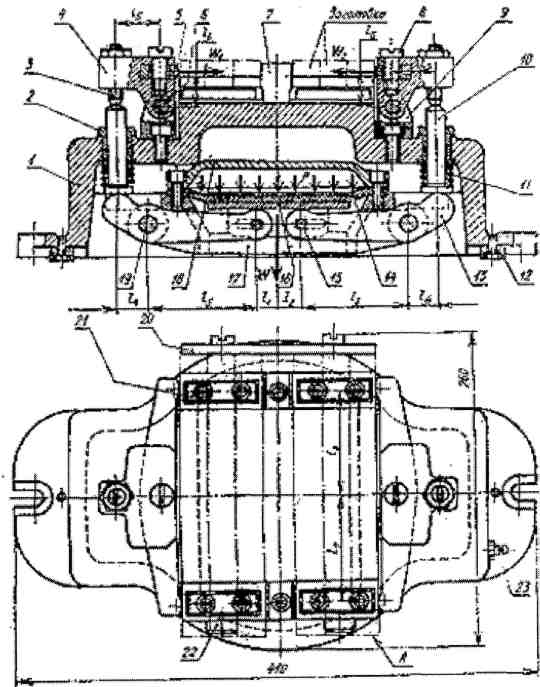

Рис. 16.1. Фрезерное многоместное приспособление для обработки торцов заготовок типа планок со схемой комбинированной передачи сил зажима.

Контрольные задания. Задание 16.1.

По какой формуле проводится расчет на прочность детали в виде стержня круглого сечения, нагруженного осевой силой, по допускаемым напряжениям растяжения (сжатия)?

Задание 16.1.

По какой формуле проводится расчет на прочность валов и осей на изгиб (детали круглого сечения) с определения их

диаметра?

17. Экономическая эффективность приспособлений. Автоматизированное проектирование технологической оснастки

17.1. Обоснование экономической эффективности применения технологической оснастки

Метод указаниями РД 50-533-85установлены технико-экономические показатели и методика расчета экономической эффективности применения технической оснастки.

Согласно этих указаний рекомендуется использовать два показателя:

• коэффициент загрузки единицы технологической оснастки (Кз)',

• затраты на оснащение технологических операций изготовления изделий (Р).

Кз определяется по формуле:

где: Т_шт - штучно-калькуляционное время выполнения технологической операции; N - планируемая месячная программа на единицу оснастки (количество повторов операций); F₀ - месячный фонд времени работы оснастки (станка).

При Кз>0,8 необходимо использовать еще одно приспособление.

«Р» определяют по формуле в зависимости от типа приспособления.

Для неразборных специальных приспособлений (НСП):

где: С_НСП - себестоимость приспособления; П_О.Г. - количество сгруппированных на приспособления операций (при групповой обработке).

Для универсально-наладочных приспособлений (УНП) (СНП):

где: С_Н - себестоимость изготовления наладки (сменной части); А_{УНП,СНП} - амортизационные отчисления за постоянную часть; П_О - количество наладок, закрепленных за постоянной частью.

Для универсально-сборных приспособлений (УСП):

а) если УСП является специальным приспособлением:

где: С_УСП - себестоимость сборки компоновки УСП; Т - время нахождения изделия в производстве; П_С - количество сборок в анализируемый период; С_В -затраты за время эксплуатации при использовании оснастки; А_УСП - годовые амортизационные отчисления на элементы компоновки УСП; П_Н - нормативное количество сборок в год.

б) если УСП в виде наладочного приспособления:

где: С_Н - себестоимость изготовления наладки, руб.; П_О - количество закрепленных наладок, шт; П_Н - нормативное количество сборок в год; Сс -стоимость сборки приспособления, руб; П_С - количество сборок (действительное); А_УСП - годовые амортизационные отчисления на элементы УСП; Т- время нахождения изделия в производстве.
