породы fкр, приведенные при разном диаметре долота на рис.
5.6и 5.7. w0
fкр

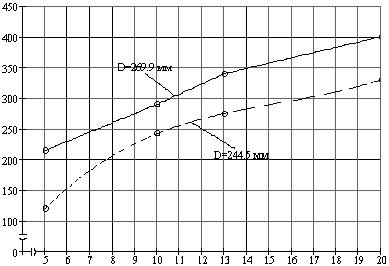

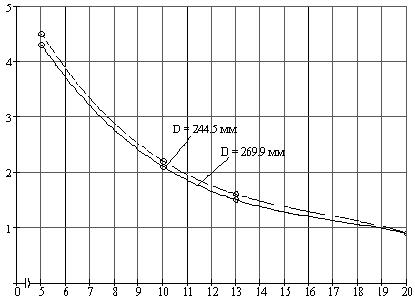

Рис. 5.6. Графики зависимости оптимальной скорости вращения долота от крепости буримой породы
Ро, кН
fкр
Рис. 5.7. Графики зависимости оптимальной осевой нагрузки от крепости буримой породы
Следует отметить, что существует однозначная зависимость между скоростью вращения бурового става и осевым усилием подачи при работе привода вращателя бурового станка в оптимальном режиме. Этой зависимости необходимо придерживаться как при регулировании скорости вращения бурового става, так и при изменении осевого усилия подачи. График этой зависимости приведен на рис. 5.8.
5.3. Расчет оптимального значения мощности электродвигателя привода вращателя
Горные породы по глубине залегания и толщине их слоев изменяются случайным образом. Следовательно, при работе бурового станка параметры процесса бурения изменяются так-же случайно. В этих условиях известные методы выбора мощ-
Ро, кН
ωо, с-1

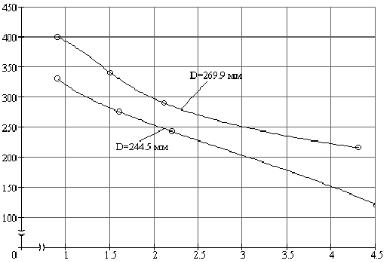

Рис. 5.8. Графики зависимости оптимальной осевой нагрузки от скорости вращения бурового става
ности электродвигателя вращателя, основанные на детерминированных функциях времени (нагрузочные диаграммы M(t) и N(t)), являются малоэффективными, приближенными. Выбор оптимальных режимов бурения и их увязка с техническими параметрами буровых станков приобретает в связи с этим существенное значение. Шарошечные станки с ручным управлением работают в рациональном режиме 8–50 % чистого времени бурения, так как управление вручную затруднительно из-за непрерывной случайной вариации свойств буримых пород, даже при использовании машинистом рациональных программ бурения при ручном регулировании отклонения параметров режима от оптимальных значений
составляют 15—25 %, при этом существенно ухудшаются технико-экономические показатели бурения. Выбор оптимальных параметров бурового оборудования и его адаптация к изменяющимся условиям возможны только на основе метода инженерной оптимизации, использования данных экспериментальных исследований и обобщения многолетней практики.
Исходя из вышеизложенного, мощность электродвигателя рабочего органа целесообразно выбирать с помощью вероятностно-статистических методов, учитывая при этом статистические закономерности изменения оптимальных параметров режима бурения от крепости или контактной прочности пород.
Применительно к вращателю станка СБШ-250МНА-32 рассмотрим методику расчета оптимальной установленной мощности электродвигателя привода. Напомним, что станок буровой шарошечный СБШ-250МНА-32 предназначен для бурения пород с коэффициентом крепости fкр= 8
20 по шкале проф. Протодьяконова (диапазон контактной прочности Рк= 1000 4500 МПа).
По литологическим разрезам месторождения строят случайную функцию, отражающую зависимость контактной прочности пород от глубины их залегания и мощности слоя.
Примерный график этой функции приведен на рис. 5.9.

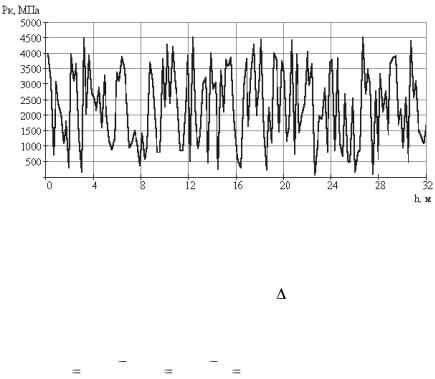

Рис. 5.9. Зависимость контактной прочности буримых
пород от глубины их залегания
Выбирают шаг разбивки РК заданного диапазона изменения контактной прочности на равномерные интервалы
PK |
PKmax PKmin |
|
4500 0 |
500 МПа, |
(5.5) |
|
n |
9 |
|||||
|
|
|
||||
где n - число интервалов (примем n=9);
Ркmax, Ркmin - минимальное и максимальное значения величины контактной прочности.
Для каждого интервала определяются средние значения, через которые проводятся линии, параллельные оси абсцисс. Число пересечений этих линий с кривой Рк(h) дает искомое значение частоты m для данного интервала. Пример полученных данных приведен в табл. 5.4.
|
|
|
Таблица 5.4 |
|
|
|
|
Интервалы Pк, |
Среднее |
Число |
Сумма |
МПа |
значение, |
наблюдени |
произведений |
|
Ркср, МПа |
й m |
ΣmPкср |
