Отчетность и аналитика

Возможности Teamcenter в области отчетности и аналитики позволяют быстро преобразовывать данные из систем предприятия в детальные и имеющие большое практическое значение аналитические отчеты, которые способствуют принятию своевременных бизнес-решений. Мощные средства группирования данных. Возможность накопления данных в Teamcenter с соблюдением корпоративных стандартов и правил безопасности для обеспечения целостности и защиты информации. Возможность импорта данных практически из любого приложения с учетом соответствующих корпоративных стандартов и правил безопасности. Расширенная панель управления и функции отчетности после завершения жизненного цикла. Для принятия решений, программирования, обработки и сбора ключевых показателей эффективности организации Teamcenter позволяет создавать информационные панели и отчеты, основанные на агрегированных данных, в формате HTML для просмотра и печати.

Эти отчеты можно сохранять, отправлять по электронной почте, преобразовывать в формат PDF и экспортировать в Excel. Можно просматривать, использовать в отчетах и анализировать данные Teamcenter в различных вариантах оформления, например с разной степенью детализации и применением символьного или графического представления. Данные можно оптимизировать при помощи кэширования и использования массивов данных, содержащих представления для различных типов анализа, включая анализ производительности и предшествующих тенденций

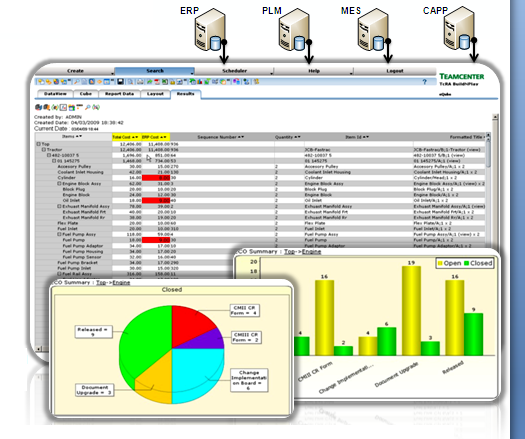

Рис. 19. Интерфейс визуальных отчетов

. Открытая инфраструктура данных и дополнительные возможности. Пользователи могут применять дополнительные возможности и открытую инфраструктуру данных на базе сервис-ориентированной архитектуры Teamcenter для быстрого развертывания и поддержки функций отчетности и аналитики, сокращая тем самым общую стоимость владения.

Совместная работа

Средства поддержки совместной работы Teamcenter можно использовать для создания защищенной и адаптивной среды, в рамках которой удаленные группы профильных специалистов могут обмениваться информацией и работать на протяжении всего жизненного цикла изделия без необходимости освоения специальных систем PLM или САПР. Teamcenter позволяет объединить поставщиков, партнеров и клиентов в единое сообщество, что упрощает процесс рассмотрения концепций, анализ программ, проектов и конструкторских изменений. Для реализации этих задач Teamcenter предоставляет ряд функциональных возможностей для совместной работы. Защищенная совместная работа в среде PLM. Позволяет быстро и безопасно использовать данные Teamcenter в динамической среде, создавать виртуальные группы, вводить в их состав новых участников и добавлять средства для разработки инновационных изделий. Виртуальная проверка конструкции. Позволяет выполнять виртуальную проверку конструкции для быстрого устранения возникающих неполадок, сокращения расходов и сохранения накопленных знаний для предотвращения подобных проблем в будущем.Визуальное взаимодействие в процессе разработки изделий. Реализованные в Teamcenter комплексные функции визуализации позволяют группам проектировщиков просматривать, анализировать и аннотировать данные САПР и документы в любом формате, используя независимый формат JT™, а также передавать визуальные представления проблемных мест с целью их устранения. Возможности совместной работы в синхронном и асинхронном режимах. Участники рабочих групп могут использовать средства 3D-визуализации изделий, инструменты совместной работы с приложениями, электронные календари и графики, средства обмена сообщениями в реальном времени, службы уведомления и маршрутизации документов, доски обсуждений, а также осуществлять совместный доступ к документам, папкам и библиотекам.

Визуализация жизненного цикла

Teamcenter предоставляет в PLM-среде масштабируемые средства визуализации, которые могут использоваться участниками рабочих групп для просмотра изделий на всех этапах жизненного цикла. Функции визуализации обеспечивают рабочим группам представление данных об изделии в 2D- и 3D-форматах даже в тех случаях, когда эти данные получены из различных систем проектирования. Возможности Teamcenter по визуализации жизненного цикла позволяют:• устранить ошибки благодаря исключению процессов с использованием бумажной документации;• сократить временные затраты, транспортные расходы и повысить производительность за счет использования цифровых средств для виртуальной проверки проектов;• сократить или полностью устранить необходимость создания дорогостоящих и трудоемких физических прототипов благодаря использованию цифрового моделирования.

Рис. 20. Электронный макет изделия

Средства визуализации Teamcenter основаны на использовании открытого формата JT, общего 3D-языка и стандарта для визуализации, совместной работы и взаимодействия в среде PLM. При необходимости в среде PLM также можно реализовать ряд дополнительных возможностей, благодаря которым специалисты, работающие на различных этапах жизненного цикла изделий, могут использовать: Полнофункциональные возможности 2D-моделирования и базовые средства 3D-визуализации для детального отслеживания жизненного цикла изделия. Функции просмотра и разметки в 2D и 3D для работы с расширенными данными об изделии. Полнофункциональные средства 2D/3D-анализа для виртуальной проверки сборок, созданных в различных САПР, в режиме совместной работы. Средства цифрового моделирования для сборки цифровых прототипов и выполнения расширенного анализа для проверки пригодности и функциональности изделий

Унифицированная платформа управления данными предприятия и службы расширения платформы

Teamcenter Интеллектуальные ресурсы предприятия Возможности унифицированной платформы управления данными предприятия на базе Teamcenter позволяют объединить данные об изделиях, процессах, производстве и обслуживании из различных приложений в единой защищенной среде управления данными.Комплексное управление жизненным циклом изделия (PLM). Teamcenter обеспечивает работу с информацией об изделиях и процессах на всех этапах жизненного цикла, предоставляя средства поиска, навигации, защиты и масштабирования. Эффективная реализация процессов. Teamcenter позволяет фиксировать и автоматизировать процессы, а также применять оптимальные методы работы в среде PLM благодаря улучшенному модулю управления рабочими процессами и изменениями. Основа для развертывания. Можно быстро осуществить развертывание комплексных решений Teamcenter на основе единой платформы. Это позволяет значительно сократить срок окупаемости инвестиций в PLM.

Службы и сервисы расширения платформы Teamcenter. Возможности служб и сервисов расширения платформы Teamcenter позволяют быстро и эффективно реализовать возврат капиталовложений в Teamcenter. Службы управления конфигурациями

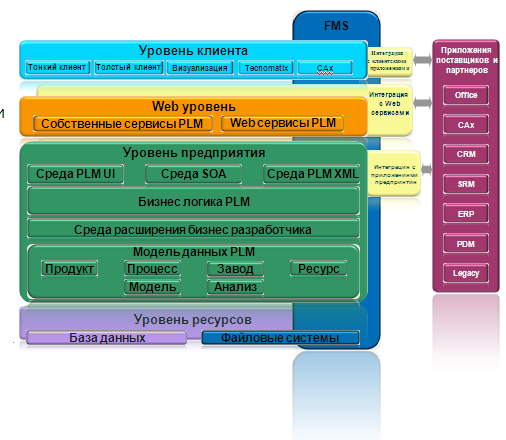

Рис. 21. Архитектура системы Teacmenter

. Teamcenter можно легко адаптировать к условиям конкретного предприятия без необходимости разработки специального дорогостоящего программного обеспечения. Службы подключения. Teamcenter легко интегрируется с другими корпоративными приложениями (включая решения ERP и другие инсталляции Teamcenter), что позволяет реализовать бизнес-процессы в масштабах предприятия. Службы индивидуальной настройки. Платформа является расширяемой, удобной в сопровождении и легко модифицируется специальным программным обеспечением, что позволяет адаптировать ее к потребностям конкретного предприятия.

Глава 3. Принцип коллективной разработки в plm системе Организационная структура проекта (группы-роли) в plm

Использование информационных систем на основе технологий PLM в разработке изделия и конструкторско-технологической подготовки производства, позволяет организовать эффективную коллективную работу. Основной принцип, лежащий в основе этого подхода – взаимодействие участников процесса в рамках единого информационного пространства, совместное использование баз данных, автоматизированное управление доступа к информации.

Организационная структура участников проекта в информационной системе выстраивается аналогично принятой структуре на предприятии, и реализуется с помощью модуля «Оргструктура». Так же, пользователь может входить в несколько групп, одна группа обязательно является группой по умолчанию. Каждый пользователь имеет личную учётную запись в системе, защищенную паролем.

Рис. 22. Организационная структура

Например, персона Joan Wayne. Учетная запись для этого пользователя jwayne. Joan входит в две группы baseline(группа по умолчанию) и training. Внутри группы baseline Joan выполняет роль Instructor. В группе training Joan выполняет роли Author, Consumer.

Распределение групп и ролей среди пользователей позволяет:

• Разделение привилегий доступа к файлам (чтение, запись и удаление)

• Определение процессов утверждения и согласования основанных на группах и ролях

• Разделение данных на основе группы, которая их создает

Администратор системы имеет возможность гибко настраивать распределение прав доступа к информации между участниками проекта, что предотвращает несанкционированное проведение изменений в документации конструкторско-технологической подготовки.

Размещение и управление инженерными данными

Коллективная работа над проектом с использованием PLM систем возможна при особенном размещении информации в системе. Главные принципы этого подхода доступность заинтересованных участников проекта к необходимой для них информации. Это достигается использованием единой базы данных. Наиболее популярные СУБД, использующиеся для задач PLM – ORACLE, Microsoft SQL, MySQL, FireBird. На рисунке 23 показан общий принцип взаимодействия пользователей с данными в PLM системе управления.

Рис. 23. Взаимодействие пользователей с базой данных.

Папка в системе содержит объекты (считаем так, потому что видим это в дереве объектов) на самом деле папка содержит указатели или "ссылки" на объекты.

Различие не заметно на первый взгляд, но очень существенно. Несколько папок могут содержать ссылку на один и тот же объект, однако объект хранится в БД системы в единственном экземпляре.

Следовательно, эти папки позволяют иметь регламентированный доступ к различной информации изделия для всего предприятия, без создания множества физических копий данных.

Взаимодействие между участниками проекта

Одним из фундаментальных понятий в технологии PLM является Item.

Изделие (Items) - объекты, используемые для управления информацией. Item обычно используются для описания данных, которые соответствуют конфигурации элемента состава изделия, и для работы с которыми применим механизм модификации (ревизий).

Изделия используются для организации различных типов инженерных данных (т.е. данных, использующихся для описания процессов на предприятиях), от файлов CAD систем, описывающих конструкцию изделий до конструкторских спецификаций и иных отчетов.

Каждое изделие (Item) имеет метку, состоящую из 2-х частей:

Идентификатор объекта (Item ID) - уникальный идентификатор для Item; два объекта изделия не могут иметь одинаковый идентификатор. Как правило, идентификатор Item соответствует номеру (или конструкторскому обозначению) – например, Обозначению чертежа или обозначению документа. Это позволяет устранить возможное дублирование информации в системе.

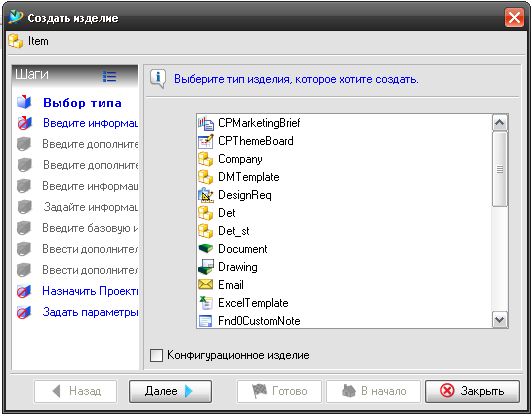

Рис. 24. Item (объекты) системы TeamСenter

Участники проекта, используя механизм поиска по критериям «Идентификатор объекта», «Имя объекта» или атрибутивной информации получают необходимые данные. Критерии запроса могут быть настроены администратором системы. Пользователи имеют возможность одновременной работы над информационными объектами, если это разрешено распределением прав доступа. Такой способ работы позволяет распараллелить производственные процессы.

Имя объекта (Item Name) - короткое описание, обычно соответствующие наименованию, например «Болт», «Скобка», или наименования документа.

Каждое изделие (Item) имеет хотя бы одну ревизию Item Revision, характеризующее проведение изменений над объектом. В состав Item Revision может входить любой набор данных (например: документ Word, Adobe Pdf, рисунок jpg, bmp, Компас, электронная модель, чертёж), а также содержит карточку с атрибутивной информацией, псевдопапки «отношений».

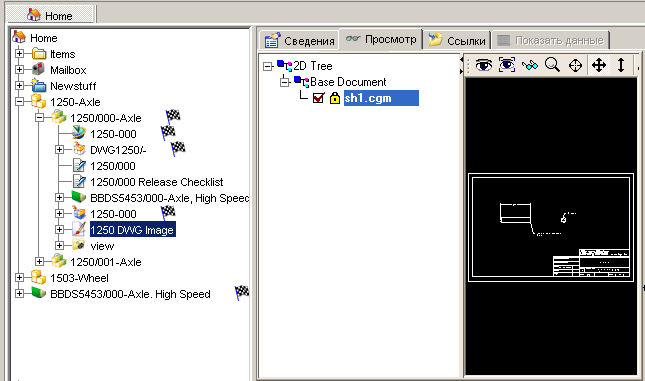

Рис. 25. Визуализация чертежа

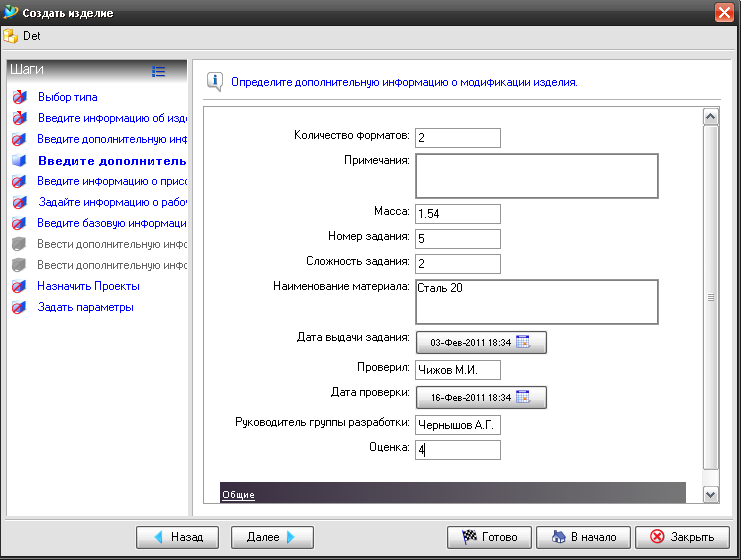

Рис. 26. Атрибутивная информация объекта

Интегрированный модуль Workflow автоматизирует взаимодействие между участниками.

Включая объекты в автоматизированный бизнес-процесс, заложенный администратором системы, участники, отмеченные в процессе, получают задания в специальных личных папках «Inboxes». Визуализация этапов процесса в модуле Workflow обеспечивает прозрачность в работе. Механизм электронного согласования сопровождается присвоением статусов на объектах, характеризующих степень готовности задания, и распределением прав доступа на соответствующие объекты.

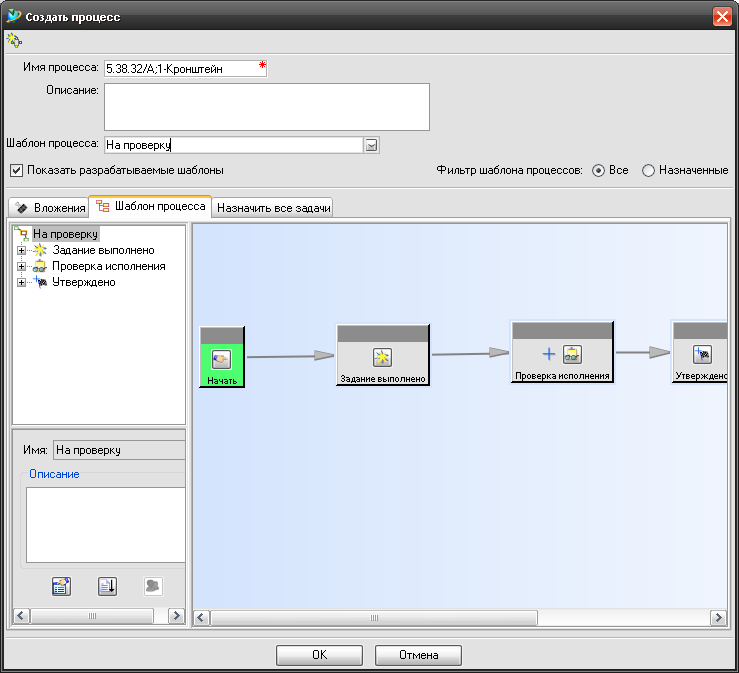

Рис. 27. Модуль автоматизации бизнес-процессов

Для общения между участниками, в системе имеется интегрированный модуль моментальных сообщений.

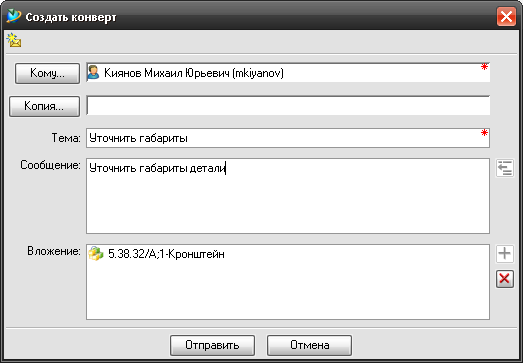

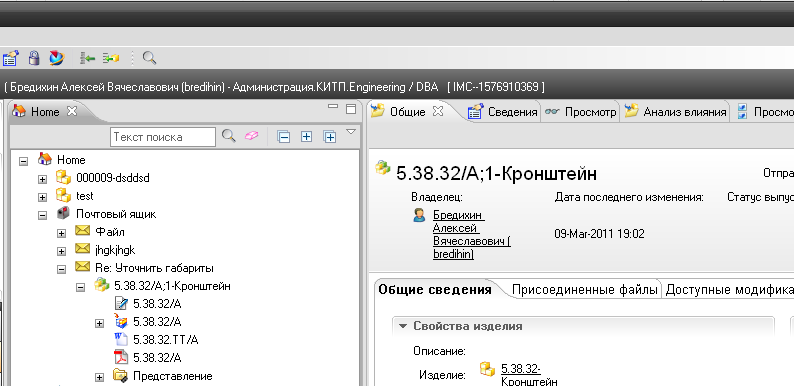

Рис. 28. Создание почтового сообщения в ТeamCenter
