Материал: Основы работы в Teamcenter. Бредихин А.В

Рис. 12. Модули управления с поставщиками

Управление согласованием цен через Интернет (обратный аукцион). Специалисты отдела снабжения могут использовать возможности Teamcenter для согласования цен на практически любые товары и услуги через Интернет. Интернет-аукционы являются эффективным инструментом обеспечения прозрачности цен и их анализа.

Управление электромеханическими данными

Решение Teamcenter для управления электромеханическими данными представляет собой мощную среду, в рамках которой специалисты различных дисциплин могут совместно работать над созданием механотронных систем, состоящих из множества механических, электронных, программных и управляющих (электрических) компонентов. Каждая дисциплина реализована в собственной среде разработки, где представлены все необходимые средства для проектирования компонентов. Благодаря возможности объединения имеющихся средств с приложениями Teamcenter, пользователь превращает разрозненные инструменты и процессы в интегрированное решение, позволяющее сократить затраты, повысить качество и эффективность проектирования.

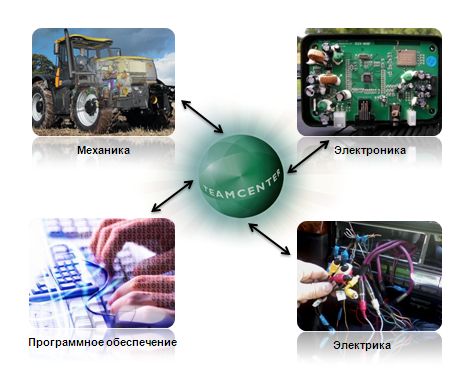

Рис. 13. Схематический состав электромеханических данных

Интегрированное управление данными и структурой изделия. Возможности Teamcenter в области управления данными, документацией, записями и контентом позволяют интегрировать все ключевые сведения об электромеханических изделиях. Интегрированное управление изменениями и процессами. Teamcenter можно использовать для внедрения передовых рабочих процессов, благодаря которым специалисты различных направлений смогут проводить оценку влияния вносимых изменений, управлять процессами анализа и утверждения, а также вносить согласованные изменения в изделия. Визуализация и совместная работа. Средства Teamcenter для цифрового моделирования, анализа и аннотирования позволяют группам специалистов совместно производить анализ и проверку широкого спектра характеристик и аспектов качества изделия. Взаимосвязь требований в электромеханических системах. С помощью Teamcenter можно определять, находить, визуализировать и просматривать связи, взаимодействия и зависимости между различными элементами узлов и агрегатов изделия, что позволяет существенно сократить затраты, повысить эффективность планирования и обеспечить высокое качество изделий.

Управление данными технологической подготовки производства

Возможности Teamcenter в области управления производственными процессами позволяют управлять данными о технологических процессах, ресурсах и производственным опытом в той же среде PLM, что и при разработке изделия. Благодаря этим средствам специалисты конструкторских и технологических подразделений могут более эффективно сотрудничать на всех этапах жизненного цикла изделия. Единый источник данных о производстве.

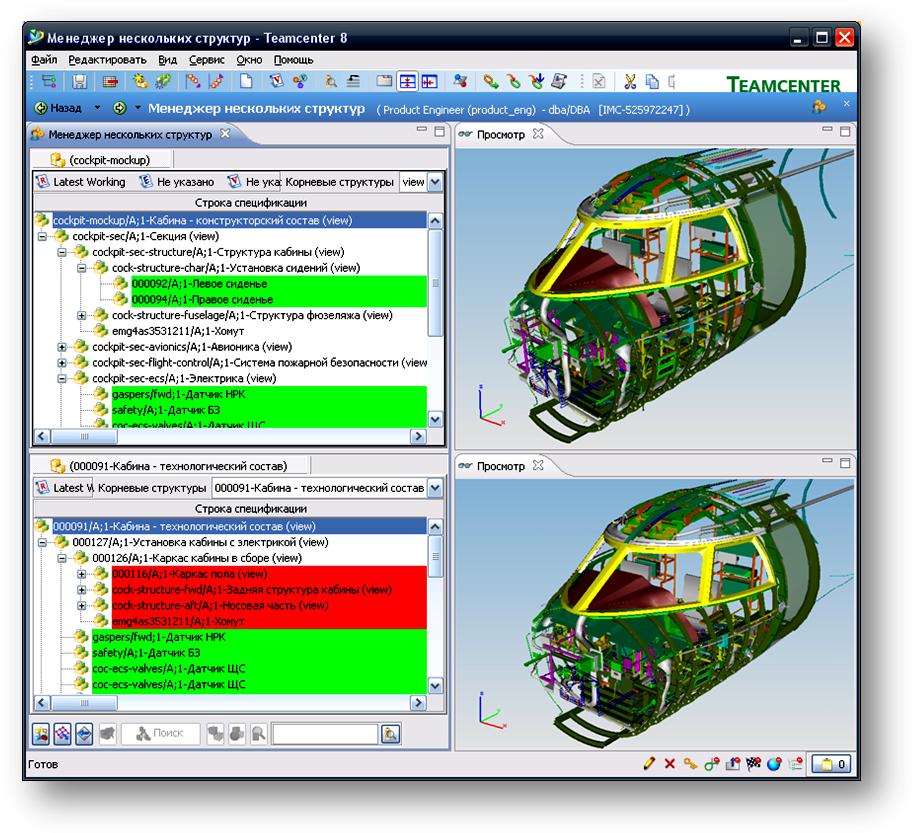

Рис. 14. Технологический состав изделия

Teamcenter представляет собой единый источник технологических данных, позволяющий рационализировать и использовать накопленные ресурсы по разработке изделия, а также синхронизировать технологическую подготовку производства с параллельными рабочими процессами. Расширенные средства управления составом изделия (BOM) и структурой процессов (BOP). Teamcenter устанавливает ассоциативные связи между основными данными о составе изделия (BOM) и данными о структуре производственных процессов (BOP).

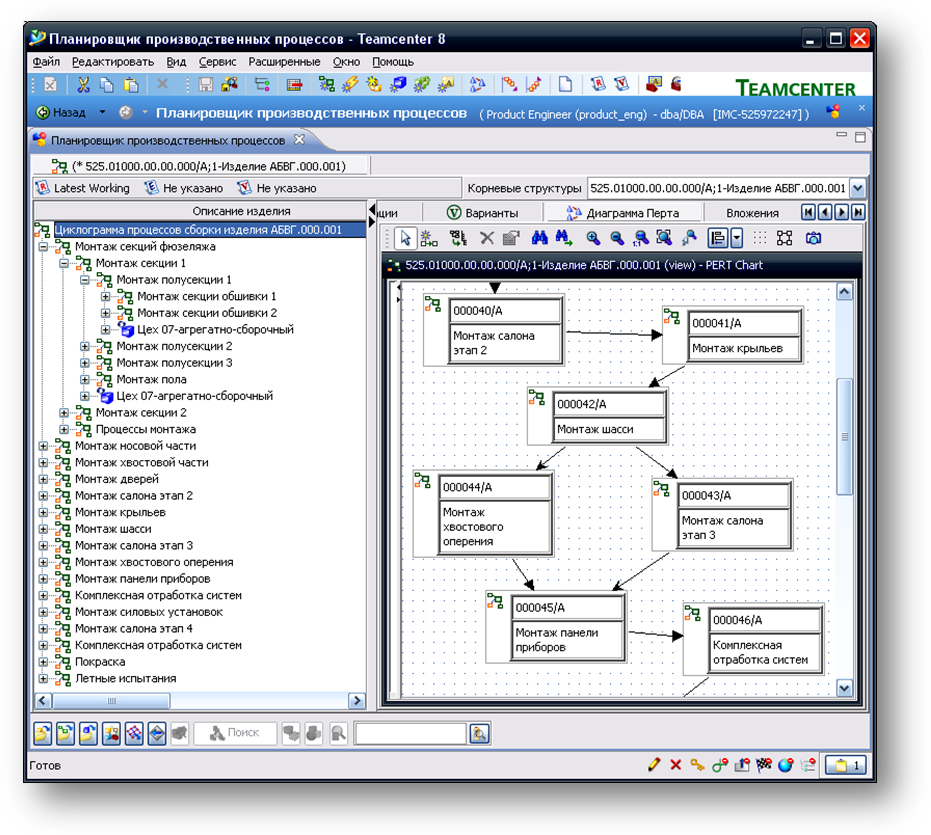

Рис. 15. Интерфейс назначения маршрута изготовления

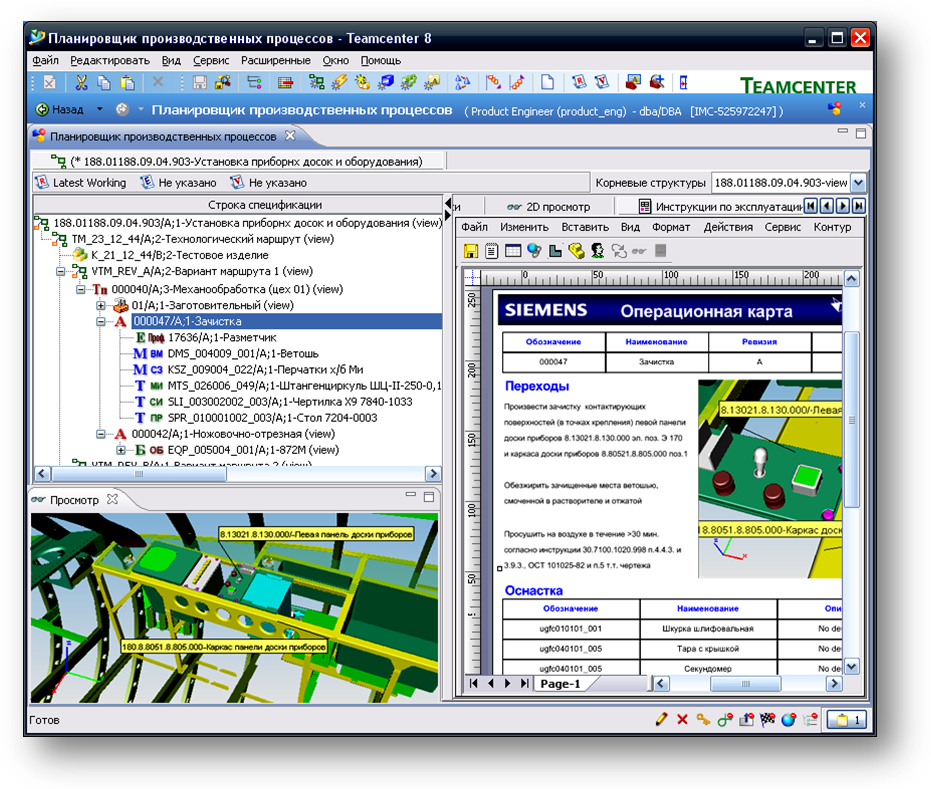

Рис. 16. Интерфейс назначения операционного техпроцесса

Возможности Teamcenter по управлению конфигурациями позволяют распределять элементы состава изделия по процессам сборки и представлять их в качестве комплектующих.Работа с данными производственных систем. Интеграция Teamcenter с программным пакетом Tecnomatix® позволяет использовать производственные данные в единой PLM-среде, включая все компоненты решений для цифрового производства. Открытая сервис-ориентированная архитектура Teamcenter обеспечивает интеграцию данных из применяемых на предприятии систем CAM, ERP и MES в среду PLM. В системе Teamcenter предусмотрены стандартные шаблоны процессов и рабочие инструкции для упрощения передачи технологических процессов в производственные подразделения. Визуализация производственных ресурсов. Teamcenter позволяет классифицировать различные производственные ресурсы (инструменты, приспособления, оборудование, роботы) и использовать их для разработки оптимальных технологических процессов. Интегрированные средства позволяют моделировать, визуализировать, анализировать и оптимизировать планировки производственных подразделений и материалопотоки.

Управление данными инженерных расчетов

Решения Teamcenter по управлению данными инженерных расчетов разработаны специально для проектировщиков и аналитиков. Специальные возможности управления данными моделирования, потоками операций и рабочими процессами, предусмотренные в Teamcenter, повышают эффективность работы групп инженеров в распределенной среде разработки изделия. Управление расчетными данными, данными о процессах сборки и изменениями. Teamcenter можно настроить как на управление только данными инженерного анализа CAE, так и на управление результатами моделирования в контексте информации об изделии. Система Teamcenter позволяет легко находить и повторно использовать в моделировании необходимые данные, включая требования, проекты, ранее созданные модели и результаты прежних расчетов.

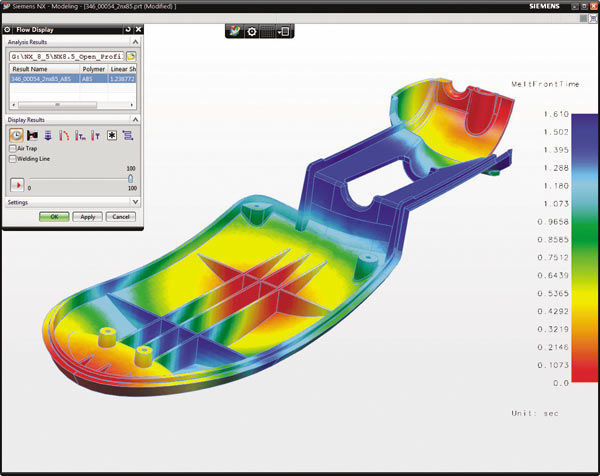

Рис. 17. Данные инженерного анализа

При изменении конструкции можно визуально сравнить и быстро обновить модели и сборки с учетом актуального содержимого проекта. Интегрированные рабочие процессы моделирования и 3D-визуализация. Teamcenter предоставляет стандартные рабочие процессы для создания, отслеживания, анализа и утверждения моделей, что обеспечивает уверенность в своевременном получении результатов. Можно быстро найти все модели, относящиеся к конкретному варианту или конфигурации изделия. Все разработчики могут в интерактивном режиме создать визуальное представление структур, потоков и движения без необходимости применения специализированных средств. Открытая, безопасная и масштабируемая платформа для управления данными инженерных расчетов и анализа. Масштабируемая платформа позволяет легко настраивать и запускать приложения инженерного анализа CAE, а также сохранять результаты работы в нужном контексте. Teamcenter предоставляет проектным группам защищенный доступ ко всем данным моделирования в распределенной среде, обеспечивая высокую эффективность совместной работы с поставщиками.

Сервисное обслуживание, эксплуатация и капитальный ремонт

Решения Teamcenter для сервисного обслуживания, эксплуатации и ремонта (MRO) позволяют обеспечить поддержку послепродажного обслуживания в среде PLM. Teamcenter обеспечивает возможность визуального контроля работы сложных изделий, которые являются основными активами предприятия. Производители могут использовать Teamcenter для управления данными об изделиях на протяжении всего периода эксплуатации.

Сервисные организации могут использовать реализованные в Teamcenter методики MRO с учетом конфигураций при планировании работ, для оптимизации обслуживания и более эффективного использования мощностей, запасных частей, инструментов и оборудования. Управление данными о техническом обслуживании. Teamcenter обеспечивает комплексный контроль изделий с длительным сроком эксплуатации, включая данные о конфигурации и состоянии, а также необходимые операции обслуживания, которые можно задать с помощью панели управления для поддержки контрактов транзакционно-ориентированной логистики (PBL) и соглашений о гарантированном уровне обслуживания (SLA).Управление запросами на обслуживание

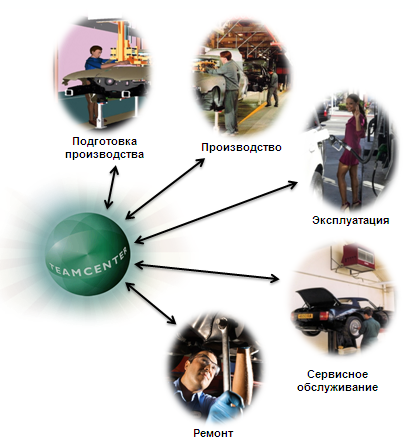

Рис. 18. Схема ТОИР

Teamcenter позволяет сервисным организациям эффективно управлять запросами на обслуживание, что обеспечивает высокую скорость реагирования и положительные отзывы клиентов, упрощение контроля расходов и соблюдение стандартов обслуживания. Планирование технического обслуживания. Сервисные организации могут использовать Teamcenter для создания, управления и использования информации о планировании с целью своевременного обеспечения профилактического ремонта и технического обслуживания по результатам контроля состояния или надежности. Отчетность и аналитика. Средства бизнес-аналитики на базе решения Teamcenter предоставляют компаниям возможность отслеживать данные об эксплуатации, полученные в ходе обслуживания, с целью выявления характерных особенностей работы и оценки надежности изделий, а также анализа основных ресурсов и ключевых показателей эффективности организации процессов.
