T 0,5 2 r1 r2 tb Rb .
Значение параметра В4 вычисляется по формуле [9, 17]
B4 |
1 |
bt ,c |
|
bt ,u |
. |
|
|
|
|
||
|
|
k 1 B3 kr Eb |
|
B3 kr k 1 |
|
Определяют физически возможную область изменения коэффициента В4:
0 B4 eB tb .
(11)
(12)
(13)
Если B4 < 0, то lnB4 не существует, что физически соответствует напряженно деформи-
рованному состоянию железобетонных конструкций, при котором |
трещины еще нет |
(acrc = 0). Если B4 = eB·tb, то расстояние между трещинами равно нулю, |
что физически соот- |
ветствует напряженно-деформированному состоянию железобетонных конструкций, при котором трещины расположены так часто, что расстояния между ними практически равно нулю и отсутствует всякое сцепление между арматурой и бетоном. Если условие (13) не выполняется справа, то понижаем уровень напряжений ζbt, c и усилий ∆Т.
Вычисляется функциональное значение расстояния между трещинами lcrc по формуле
l |
2 |
ln B4 |
B t * |
. |
(14) |
|
B |
||||
|
|
|
|
||
Касательные и нормальные напряжения в арматуре ηb(z) и ζp, показанные на рис. 2г, не включены в уравнение равновесия, поскольку проекция их на ось х равна нулю, а в моментном уравнении их плечи пренебрежительно малы. Нагельный эффект в арматуре не учитывается.
3. Определение усилия в арматуре в n раз статически неопределимой системе
(элемента без трещин). Стадия напряженно-деформированного состояния — I. Напряжения в бетоне ζbt приближаются к пределу прочности при растяжении Rbt. В растянутой зоне сечения развиваются неупругие деформации, эпюра напряжений бетона искривляется, а деформации достигают предельных значений. В сжатой зоне бетон испытывает еще преимущественно упругие деформации. Эпюра напряжений бетона в сжатой зоне близка в треугольной (рис. 2а).
Из уравнения равенства нулю суммы всех сил в сечении на продольную ось х ∑X = 0 определяем усилие в арматуре рассматриваемой системы:
|
N |
b |
N |
bt |
N c |
0 ; |
|
|
(15) |
||||
|
|
|
|
|
|
S ,n |
|
|
|
|
|||
Nb Rbt b h x S AS 0 ; |
(16) |
||||||||||||
c |
|
|
|
|
Nb |
Rbt b h x |
; |
(17) |
|||||
S |
|
|
|
|
|||||||||
S ,n |
|
|
|
|
|
AS |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
||
Nb |
|
M Nbt h0 x / 2 |
, |
|
(18) |
||||||||
|
|
|
|
h |
1 |
x |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
||||
0 |
3 |
|
где Nb и NS — продольная сила растянутого бетона и растянутой арматуры в статическом состоянии. Nb определяется из уравнения равновесия суммы всех сил в сечении относительно точки 0 и равна нулю ∑M = 0:
|
h x |
2 |
|
|
|
|
||
M Nbt |
0 |
Nb |
|
x h0 |
x |
0 . |
(19) |
|
2 |
3 |
|||||||
|
|
|
|
|
|
|||
16
Выпуск № 4 (44), 2016 |
ISSN 2072-0041 |
|
|
4. Определение усилия в арматуре в (n-1) раз статически неопределимой системе
(элемент с трещиной). Стадия напряженно-деформированного состояния II. В растянутой зоне, в сечении с трещиной, внутренние растягивающие усилия воспринимаются арматурой и растянутым бетоном над трещиной. На участках между трещинами сцепление арматуры с бетоном полностью не разрушается и бетон продолжает работать на растяжение, несколько разгружая арматуру. При дальнейшем увеличении нагрузки трещина разрыва в растянутой зоне распространяется до нулевой линии и раскрывается, т. е. все растягивающие усилия в сечении воспринимаются только арматурой (см. рис. 2б).
Из уравнения равенства нулю суммы всех сил в сечении зоны, прилегающей к трещине, на ось х ∑X = 0 определяем усилие в арматуре рассматриваемой системы:
Nb NS Nbt 0 ; |
(20) |
NS Nb Nbt . |
(21) |
Nb определяется из уравнения равновесия суммы всех сил в сечении относительно точки 0 и равна нулю ∑M = 0:
Nb |
|
|
M |
. |
(22) |
|
|
|
|||||
h0 |
1/ 2 x |
|||||
|
|
|
|
Включая в уравнение равновесия зависимость определения усилия, учитывающую сцепление растянутой арматуры с бетоном в момент трещинообразования, усилие в арматуре Ns в статическом состоянии определяется по формуле
N |
|
|
|
M |
|
T 0,5 ' |
b t R |
b h |
t m |
2 |
R |
b m . |
(23) |
|
S |
|
|
|
|
|
|||||||||
|
|
|
|
1 |
|
bt |
bt |
crc |
|
3 |
bt |
|
|
|
|
|
|
h0 |
|
x |
|
|
|
|
|
|
|||
|
|
|
2 |
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вычислив статическое значение расчетного усилия арматуры и используя диаграмму ζs-εs (см. рис. 1в), можно определить динамическое нагружение в арматуре железобетонного изгибаемого элемента в момент трещинообразования в результате хрупкого разрушения бетонной матрицы.
5. Пример расчета динамических нагружений в арматуре железобетонной изги-
баемой балки. Предложенная методика для определения динамического догружения в предварительно напряженной арматуре железобетонного изгибаемого элемента при трещинообразовании апробирована расчетом по оценке динамического догружения в модели конструкции опытного образца предварительно напряженного железобетонного изгибаемого элемента прямоугольного сечения [13]. Опытный образец представляет собой однопролетную железобетонную балку длиной 1200 мм, с размерами поперечного сечения 60×140 мм из бетона класса В30. Балка армирована предварительно напряженной арматурой класса А500 диаметром 6 мм, усилие обжатия с учетом всех потерь P = 11,69 кН. Арматура сжатой зоны класса А400 диаметром 6 мм; поперечные стрежни с шагом 100 мм из арматуры класса В500 диаметром 4 мм.
Расчет выполнен при следующих исходных данных: высота сечения h = 140 мм; ширина сечения b = 60 мм; защитный слой бетона в растянутой зоне as = 15 мм; преднапряженная
арматура диаметром d = 6 мм и площадью As = 0,283 см2; Rs, ser = 540 МПа; Rs = 435 МПа; Es = 20×104 МПа; бетон класса В30; Rb = 17 МПа; Rb, ser = 22 МПа; Rbt = 1,2 МПа; Rbt, ser = 1,8 МПа;
Eb = 32,5×105 МПа.
Для анализа динамического догружения в арматуре железобетонного элемента получены следующие значения расчетных характеристик: расчетная высота сечения h0 = 125 мм; параметр, характеризующий размер зоны сжатого бетона в окрестности трещины: tb = 12 мм, t* = 9 мм; относительная высота сжатой зоны сечения: ξ = 0,217; xcrc = 0,0375 м; hcrc = 0,0845 м;
17
Научный вестник Воронежского ГАСУ. Строительство и архитектура
параметр сцепления В = 135,7; k = 0,952; ζS = 267,54 MПа; ζbt, c = 42,7 MПa; касательное усилие T = 15,4 кН; коэффициент B4 = 0,9999.
Проверяем условие (13): 0 < 0,999 < 5,1. Условие выполняется.
Расчет производился на теоретический момент образования трещин: Mcrc = 2138 кН·м. Усилие обжатия в предварительно напряженном арматурном стержне с учетом всех потерь
P1 = 11,69 кН.
Система n раз статически неопределимая.
Усилие в сжатом бетоне и напряжение в растянутой арматуре определяются из выра-
жений (17), (18):
Nb 21868 Н; cs,n 485, 2 MПa.
Система (n-1) раз статически неопределимая.
Усилие в растянутой арматуре определяется из выражения (23):
N c |
40659 Н. |
s,n 1 |
|
Значение усилия и напряжения в бетоне сжатой зоны: Nb = 19175 Н. Значение напряжения в арматуре в момент образования трещин:
c 1437 MПa.
s,n 1
Значение напряжения определяли энергетическим методом, используя диаграмму ζS-εS
(рис. 3).

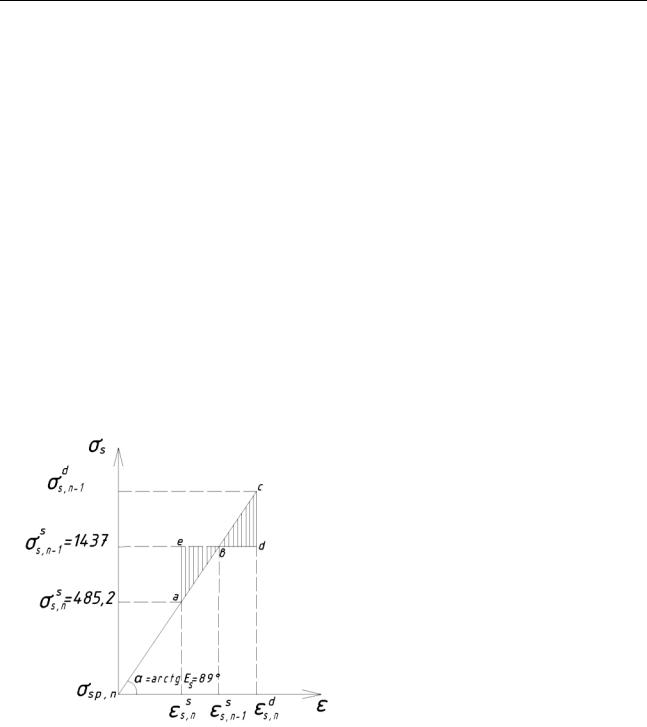

Рис. 3. К определению значения динамического усилия в арматуре
в статически неопределимой системе (n-1) раз
Из подобия треугольников и равенства площадей этих фигур значение динамического нагружения в системе (n-1) раз статически неопределимой системы составит:
d |
2388,8 МПа. |
s,n 1 |
|
Выводы
1.Построенные расчетные зависимости могут быть использованы для оценки динамических нагружений в арматуре преднапряженных железобетонных изгибаемых элементов при хрупком разрушении бетонной матрицы.
2.Предложенные зависимости могут быть использованы для оценки параметров живучести конструктивных систем преднапряженных железобетонных изгибаемых элементов в запредельных состояниях.
