Расчет по ПС второй группы завершает построение изогнутой оси шпунтовой подпорной стенки и определение горизонтального перемещения в узле опирания пролетного строения на устой (с совмещенными функциями) мостового сооружения для каждого сочетания нагрузок.

Расчеты по ПС конструкций из трубошпунта в составе устоев мостовых сооружений и дорожных подпорных стенок включают следующие проверки, выполняемые в соответствии с современными сводами правил (СП 35.13330, СП 24.13330 и др.)

По ПС первой группы:

расчет поперечных сечений на изгиб или внецентренное сжатие (если шпунтовая стенка воспринимает кроме горизонтального давления продольную силу);

расчет сечений трубы на поперечную силу путем сравнения расчетных и предельных касательных напряжений;

расчет прочности при сложном напряженном состоянии точек в сечениях трубы, в которых одновременно действуют нормальные и касательные напряжения;

расчет прочности круглых сечений железобетонного заполнения на изгиб, внецентренное сжатие и поперечную силу;

проверка трубошпунтовой сваи по несущей способности грунта основания.

По ПС второй группы:

проверка конструкций деформационных швов и опорных частей на способность восприятия горизонтальных перемещений устоев в сопряжениях со шкафными стенками и узлах опирания пролетных строений мостовых сооружений.

сравнение горизонтального перемещения верхнего конца дорожной подпорной стенки с предельным значением.

3. Пример расчета. На рис. 8 показаны сечение стенки из ШТС, расчетная схема при последнем смещении уровня заделки и результаты расчета подпорной стенки общей длиной 23 м с высотой надземной части 6,7 м, удерживающей грунт в дорожной выемке глубиной 10 м. Марка трубошпунта — ШТС-820×13 ЗСГ1, внешний диаметр труб — 820 мм, толщина стенки — 13 мм, геометрические характеристики:

Мпред = 1798 кНм/м, по поперечной силе Qпред = 2727 кН/м.

Расчеты выполнялись дважды: по ПС первой — по прочности (второй — по перемещениям) группы с применением расчетных (нормативных) значений нагрузок и механических характеристик грунтов (табл.). В соответствии с изложенным выше расчеты выполнены методом последовательных приближений с пошаговым смещением границы защемленной части шпунтовой подпорной стенки. На первых шагах расчетов граница защемленной части устанавливалась на уровне планировочной поверхности.

116

В расчете по прочности потребовались 5 ступеней понижения границы защемления, после чего она определилась на уровне 9,0 м от планировочной поверхности и 7,3 м от нижнего конца ШТС. В расчете по перемещениям граница защемления была получена на планировочной поверхности на первом шаге расчета.

Результаты расчета представлены на рис. 8б, в: эпюры контактных давлений, моментов (горизонтальных перемещений) по результатам расчетов по ПС первой (второй) группы. Горизонтальное перемещение (32 мм) верхнего конца стенки из ШТС не превысило 0,01 высоты надземной части.

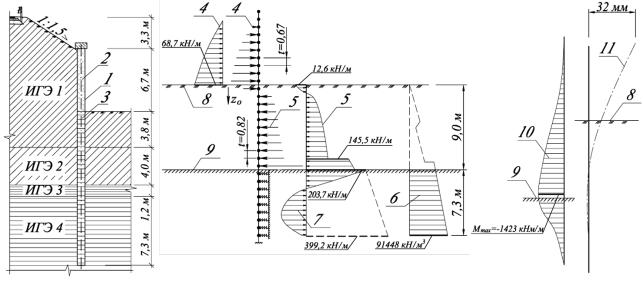

Рис. 8. Схема и результаты расчета дорожной подпорной стенки: а) сечение стенки из ШТС, выемки и основания;

б) расчетная схема при расчетном (конечном) положении уровня заделки ШТС; в) результаты расчета; 1 — конструкции ШТС; 2 — заполнение песчано-цементной смесью; 3 — грунтовое ядро;

4 — эпюра активного давления и узловые силы Fai в надземной части подпорной стенки; 5 — погонная нагрузка Рпред и ее замена узловыми силами Fпред, i;

6 — эпюра коэффициента постели Сz = KzО; 7 — контактное давление рz = Сz уz; 8 — планировочная поверхность; 9 — граница защемления;

10 — эпюра изгибающих моментов М; 11 — изогнутая ось шпунтовой стенки

Выводы. На основе известных решений теории механики грунтов разработан инженерный метод расчетов однорядных трубошпунтовых систем в составе дорожных подпорных сооружений (мостовых устоев, ограждений земляного полотна и др. объектов), включающий описание нагрузок, инженерную схематизацию силового взаимодействия с грунтовой средой, комплекс проверок по предельным состояниям. Полученные решения и их алгоритмизация могут быть применены к другим разновидностям изгибаемых подпорных стенок шпунтового типа.
