1.2.Монтажное проектирование систем отопления

сиспользованием металлополимерных труб

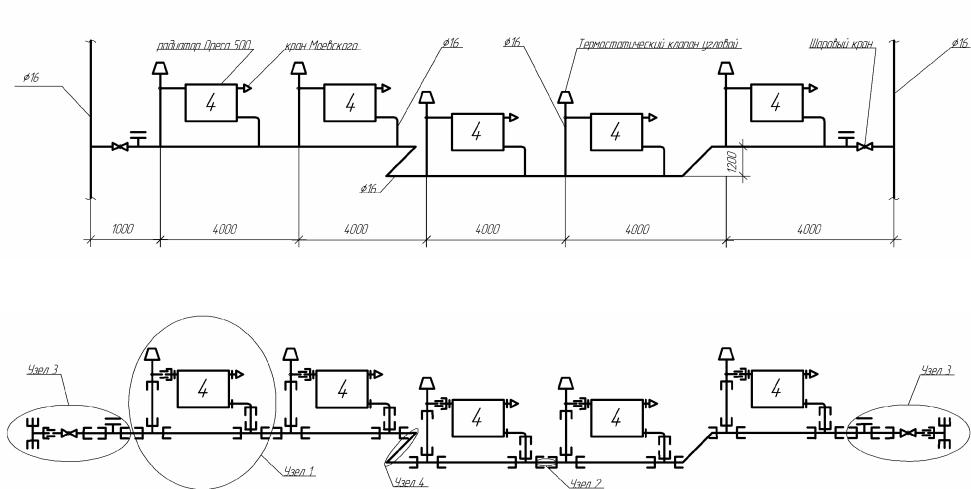

Рассмотрим монтажное проектирование горизонтального ответвления водяной системы отопления, схема которого представлена на рис. 1.26.

Для изготовления узлов, из которых в последствии будет смонтирована данная металлопластиковая система, воспользуемся трубами Co.E.S. (Unipipe) и соединительными элементами Wavin, выпускаемыми группой компаний Инпрост «Интерма». Данный вид металлополимерных труб имеет низкий коэффициент линейного расширения, поэтому рассматриваемая часть системы может быть смонтирована без применения компенсаторов. Это отражено на схеме (рис. 1.26).

В качестве отопительных приборов применены алюминиевые радиаторы Opera 500, каждый из которых на горизонтальном ответвлении содержит информацию о необходимом количестве секций для компенсации теплопотерь (см. рис. 1.26). Для автоматического регулирования теплоотдачи нагревательных приборов предусмотрены угловые термостатические клапаны на подводках, выполняемых напрямую, так как радиаторы предполагается размещать в нишах. Чтобы произвести замену клапана в случае его неисправности необходимо установить накидную гайку «американку», снабженную уплотняющим кольцом из термостойкой резины или паронита. Для проведения ремонтных работ предусмотрены шаровые краны, позволяющие отключить горизонтальное ответвление, а также тройники с пробками для слива теплоносителя.

Каждый отопительный прибор снабжен краном Маевского для своевременного удаления воздуха из горизонтальной системы отопления. Как показано на рис. 1.26 он установлен в верхней радиаторной пробке.

Соединения деталей предполагается осуществлять на резьбе или по широко применяемой пресс-резьбовой технологии. В качестве уплотняющих материалов можно использовать в одном случае льняную прядь, дополнительно смазанную герметиком, а в другом резиновые кольца, размещенные под стальной гильзой и имеющие прочное сцепление с внешней пластиковой поверхностью фитинга.

При выполнении монтажного проектирования рассматриваемого горизонтального ответвления была разработана монтажная схема, изображенная на рис. 1.27. Она состоит из нескольких стандартных узлов, деталировка которых представлена в комплектовочной ведомости табл. 1.27. Для заготовок из труб в табл. 1.27 указаны их внутренние диаметры. Диаметр фитингов, которые соединяются на резьбе, записан в дюймах.

На основании комплектовочной ведомости составлена спецификация на материалы и оборудование, затрачиваемые при выполнении горизонтального ответвления. Эти данные сведены в табл. 1.28.

46

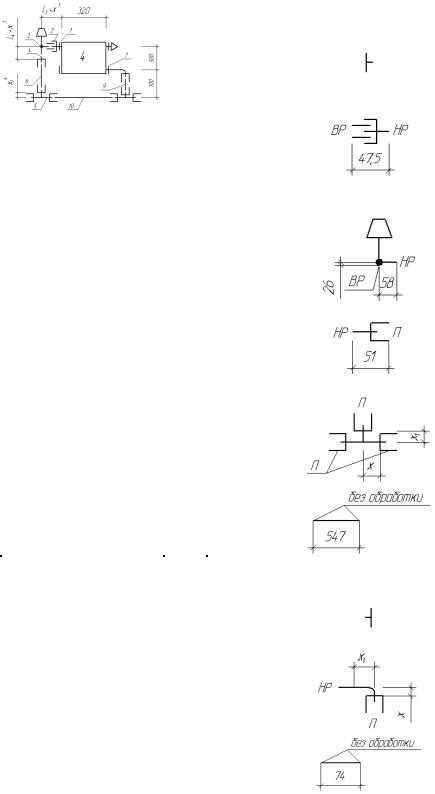

Таблица 1.27 Комплектовочная ведомость на горизонтальное ответвление

центральной водяной однотрубной системы отопления

48

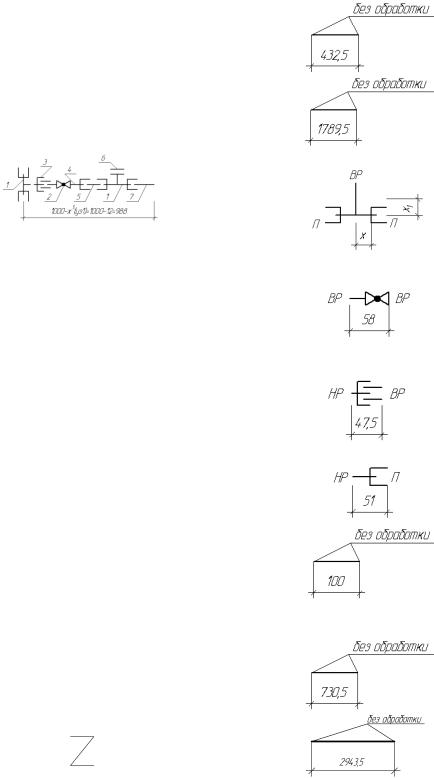

Окончание табл.1.27

49
