Материал: Моделирование в среде Компас. учеб. пособие. Пашуева И.М., Бондарев А.В

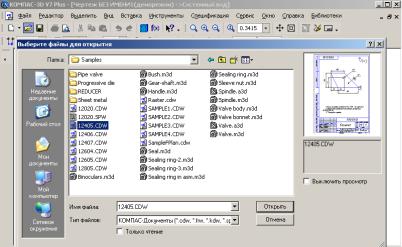

Рис.1.6. Открытие файлов сохраненных чертежей

ВЫБОР ФОРМАТА ЧЕРТЕЖА

Государственный стандарт 2.301-68 устанавливает основные форматы листов чертежей, определяемые размерами внешней рамки.

Формат А4 может располагаться только вертикально, все другие форматы можно располагать как вертикально, так и горизонтально.

Для выбора необходимого для чертежа формата необходимо выполнить следующие действия:

11

1. Вызвать команды Сервис – Параметры…- Текущий чертеж - Параметры листа – Формат (рис.1.7 и 8).

С помощью окна, изображенного на рис.1.8, выбирается необходимый формат и его ориентация.

ЗАПОЛНЕНИЕ ОСНОВНОЙ НАДПИСИ

Основная надпись появляется и размещается на чертеже автоматически. Для перехода в режим заполнения основной надписи можно выполнить одно из следующих действий:

1.Двойной щелчок левой кнопкой мыши в любом месте основной надписи;

2.Вызвать команду Вставка – Основная надпись.

В режиме заполнения основной надписи ее вид изменится – границы ячеек выделятся штриховыми линиями

(рис.1.9).

Рис.1.7. Выбор формата

12

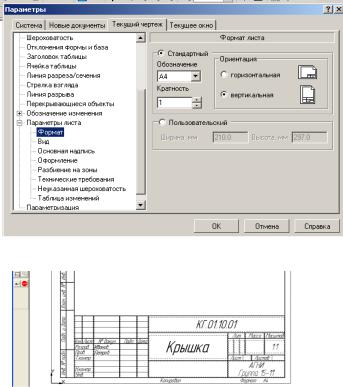

Рис.1.8. Выбор формата чертежа и его ориентации

Рис.1.9. Заполнение основной надписи

ЗАПОЛНЕНИЕ ОСНОВНОЙ НАДПИСИ

Основная надпись появляется и размещается на чертеже автоматически. Для перехода в режим заполнения основной надписи можно выполнить одно из следующих действий:

1.Двойной щелчок левой кнопкой мыши в любом месте основной надписи;

2.Вызвать команду Вставка – Основная надпись.

13

В режиме заполнения основной надписи ее вид изменится – границы ячеек выделятся штриховыми линиями

(рис.9).

Шифр чертежа включает в себя следующие разделы: КГ – название дисциплины; 01 – порядковый номер лабораторной работы;

10 – индивидуальный номер варианта выполняемой работы;

01 – порядковый номер чертежа.

Заполнив все графы, нажмите кнопку Создать объект для сохранения в памяти компьютера сделанных записей и выхода из режима заполнения основной надписи.

СОХРАНЕНИЕ ЧЕРТЕЖЕЙ Сохранить вычерченные чертежи можно:

при помощи меню Файл Сохранить или

при помощи кнопки панели инструментов.

Воткрывшемся окне (рис.1.10) создайте новую папку. Папка – это каталог для хранения однотипных файлов (документов), имеющий определенное имя, где будут храниться все вычерченные в процессе обучения ваши чертежи. Папке присвойте имя (свою фамилию) и сохраните в ней свой чертеж.

ИНСТРУМЕНТАЛЬНЫЕ ПАНЕЛИ На Компактной панели (рис.1.11) располагаются кнопки

переключения для вызова Инструментальных панелей, содержащих кнопки вызова различных команд.

14

Расположение и состав необходимых кнопок панелей выбирается пользователем самостоятельно в зависимости от вида выполняемых работ.

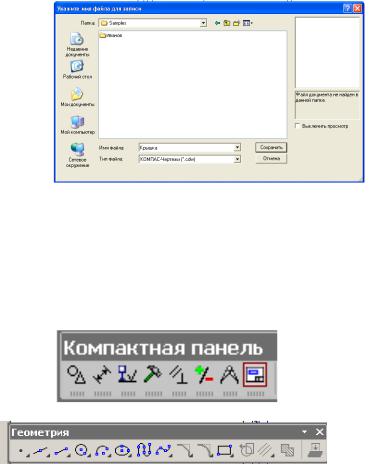

Рис. 1.10. Сохранение чертежей

На инструментальной панели Геометрия (рис.1.12) расположены кнопки вызова команд для построения геометрических объектов. Для включения отображения ее на экране служит команда Вид - Панели инструментов – Геометрия.

Рис.1.11. Компактная панель

Рис. 1.12. Инструментальная панель Геометрия

Инструментальная панель, на которой расположены кнопки вызова команд для простановки размеров, называется

15
