Материал: Моделирование в среде Компас. учеб. пособие. Пашуева И.М., Бондарев А.В

На горизонтальной плоскости вычертим эскиз основания

– прямоугольник по центру с высотой 60 мм и шириной 100 мм (рис.4.2), который выдавим на 30мм (рис.4.3). Любая операция (выдавливания, приклеивания, вырезания и т.д.) завершается

нажатием на кнопку Создать объект.

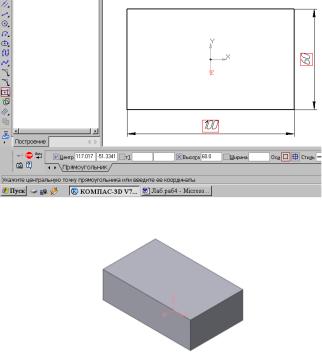

Рис.4.2. Эскиз основания детали «Опора»

Рис.4.3. Модель основания

2. Для построения верхнего элемента детали – прямоугольной четырехгранной призмы на верхней плоскости основания вычертим эскиз – квадрат со сторонами 40 мм (рис.4.4) и приклеим призму выдавливанием на 50мм (рис.4.5).

61

Рис.4.4. Эскиз призмы

Рис.4.5. Операция приклеивания элемента

3. Для создания цилиндрического отверстия на верхней грани призмы вычертим эскиз отверстия – окружность радиусом 15 мм (рис.4.6) и вырежем отверстие выдавливанием на глубину 40 мм (рис.4.7).

4. . Для построения ребер жесткости на фронтальной плоскости проекций построим эскиз, для которого предварительно сделаем вспомогательными прямыми разметку. Эскиз обязательно следует вычерчивать отрезком (тип линии – основная), вспомогательные прямые служат только для предварительных построений.

62

5. Для построения ребер жесткости служит кнопка Ребро жесткости. На панели свойств команды закладка Толщина позволяет выбрать Толщину ребра жесткости.

Рис.4.6 Эскиз отверстия

Рис.4.7 Операция вырезания отверстия

Закладка Параметры позволяет определить:

Положение ребра жесткости относительно плоскости эскиза (рис.4.8);

63

- переключатель В плоскости эскиза используется если необходимо построить ребро жесткости, средняя плоскость или одна из боковых граней которого должна располагаться в той же плоскости, что и его эскиз. Выберем этот переключатель.

- переключатель Ортогонально плоскости эскиза означает, что ребро будет расположено перпендикулярно плоскости его эскиза.

Рис.4.8. Построение ребра жесткости

Направление построения ребра жесткости определяется с помощью переключателя

Направление (Прямое/Обратное). Выбираем Обратное направление.

На экране направление показывается фантомной стрелкой в окне модели. Для построения второго ребра жесткости все построения повторяем (рис.4.9).

64

Рис.4.9. Деталь с построенными ребрами жесткости

6. Для того чтобы скруглить вертикальные углы

основания детали, используем кнопку Скругление (рис.4.10), на панели свойств задаем радиус скругления 10 мм и указываем курсором ребро основания. Затем нажимаем кнопку Создать объект.

7. Для поочередного вырезания выдавливанием на глубину 15 мм двух отверстий, расположенных на ребрах жесткости, построим эскизы – окружности радиусом R3 мм. Указав наклонную плоскость, на которой будет вычерчиваться эскиз, выберем ориентацию – Нормально к … (рис.4.11).

СОЗДАНИЕ АССОЦИАТИВНЫХ ВИДОВ ДЕТАЛИ

Активный вид.

Приемы построения основных ассоциативных видов (спереди, сверху, слева и изометрии) изложены в лабораторной работе №3. Построим перечисленные ассоциативные виды детали «Опора». Следует отметить, что активным, т.е.

65
