Национальные стандарты, устанавливающие государственную поверочную схему, должны состоять из чертежа поверочной схемы и текстовой части, содержащей пояснения к чертежу.

Ведомственная поверочная схема распространяется на СИ данной ФВ, подлежащие внутри ведомства.

Ведомственную поверочную схему разрабатывают в качестве ведомственного нормативно-технического документа «Ведомственная поверочная схема для средств измерений (наименование физической величины) (наименование средств измерений)». Допускается ведомственную поверочную схему разрабатывать в виде отраслевого стандарта. Перед утверждением ведомственная поверочная схема должна быть согласована с главным центром (центром) эталонов - разработчиком государственной поверочной схемы средств измерений данной физической величины.

Ведомственные поверочные схемы разрабатывают ведомственные метрологические службы.

Локальная поверочная схема распространяется на этало-

ны и средства измерений данной величины, применяемые в регионе, отрасли, ведомстве или на отдельном предприятии (в организации) и утверждаемая в качестве нормативного документа организацией (учреждением, подразделением – для отдельного предприятия), отвечающей за обеспечение единства измерений.

Локальную поверочную схему разрабатывают в качестве нормативно-технического документа предприятия (организации) после её согласования с территориальным органом государственной метрологической службы. Допускается локальную поверочную схему разрабатывать в виде стандарта организации.

Локальные поверочные схемы разрабатывают подразделения метрологической службы, проводящие поверку.

Ведомственную и локальную поверочные схемы оформляют в виде чертежа. Допускается дополнять чертёж текстовой частью.

71

Ведомственные и локальные поверочные схемы не должны противоречить государственным поверочным схемам для средств измерений тех же физических величин.

Внастоящее время практически не разрабатываются ведомственные поверочные схемы. Но все чаще появляются международные поверочные схемы.

Взависимости от условий, при которых происходит пе-

редача размера, поверочные схемы делятся па два класса – централизованные и децентрализованные.

Централизованная поверочная схема предполагает, что все нижеследующие эталоны, которым передастся размер, должны привозиться в центр, где хранятся эталоны высшей точности.

Децентрализованная поверочная схема применяется в тех случаях, когда необходимо привезти эталонные СИ в места концентрации рабочих СИ, или когда рабочее СИ нельзя привезти к эталону. Для применения децентрализованной поверочной схемы необходимо разрабатывать специальные эталоны, которые называются установками высшей точности.

Поверочная схема устанавливает передачу размера единиц одной или нескольких взаимосвязанных величин. Она должна включать не менее двух ступеней передачи размера. Поверочную схему для СИ одной и той же величины, существенно отличающихся по диапазонам измерений, условиям применения и методам поверки, а также для СИ нескольких ФВ допускается подразделять на части. На чертежах поверочной схемы должны быть указаны:

- наименования СИ и методов поверки; - номинальное значение ФВ или их диапазоны;

- допускаемые значения погрешностей СИ; - допускаемые значения погрешностей методов поверки.

Введомственных и локальных поверочных схемах допускается указывать обозначения конкретных средств измерений.

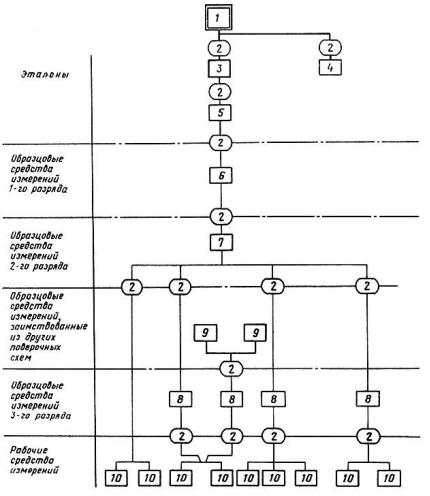

Вобщем виде содержание государственной поверочной схемы представлена на рис. 7.

72

Наименование эталонов и рабочих средств измерений обычно располагают в прямоугольниках (для государственного эталона прямоугольник двухконтурный). Здесь же указывают метрологические характеристики для данной ступени схемы. В нижней части схемы расположены рабочие средства измерений, которые в зависимости от их степени точности (т.е. погрешности измерений) подразделяют на пять категорий: наивысшей точности; высшей точности; высокой точности; средней точности; низшей точности. Наивысшая точность обычно соизмерима со степенью погрешности средства измерения государственного эталона.

В каждой ступени поверочной схемы регламентируется порядок (метод) передачи размера единицы. Наименования методов поверки (калибровки) располагаются в овалах, в которых также указывается допускаемая погрешность метода поверки (калибровки). Основным показателем достоверности передачи размера единицы величины является соотношение погрешностей средств измерений между вышестоящей и нижестоящей ступенями поверочной схемы. В идеале это соотношение должно быть 1:10, однако на практике достичь его не удаётся, и минимально допустимым соотношением принято считать 1:3. Чем больше величина этого соотношения, тем меньше уверенность в достоверности показаний измерительного прибора.

1.3.5. Калибровка средств измерений

Средства измерений, не предназначенные для применения в сфере государственного регулирования обеспечения единства измерений, могут в добровольном порядке подвергаться калибровке. Калибровка средств измерений выполняется с использованием эталонов единиц величин, прослеживаемых к государственным первичным эталонам соответствующих единиц величин, а при отсутствии соответствующих государственных первичных эталонов единиц величин - к национальным эталонам единиц величин иностранных государств.

74

Калибровка средств измерений – совокупность операций, выполняемых в целях определения действительных значений метрологических характеристик средств измерений (ФЗ № 102).

Калибровка (средств измерений) - совокупность операций, устанавливающих соотношение между значением величины, полученным с помощью данного средства измерений и соответствующим значением величины, определённым с помощью эталона с целью определения метрологических характеристик этого средства измерений (РМГ 29-2013).

В Международном словаре по метрологии термин калибровка определён как операция, в ходе которой при заданных условиях на первом этапе устанавливают соотношение между значениями величин с неопределённостями измерений, которые обеспечивают эталоны, и соответствующими показаниями с присущими им неопределённостями, а на втором этапе на основе этой информации устанавливают соотношение, позволяющее получать результат измерения, исходя из показания.

Одной из основных метрологических характеристик процесса калибровки является диаграмма калибровки, несущая информацию об инструментальной неопределённости измерений.

Диаграмма калибровки – графическое выражение соотношения между показанием и соответствующим результатом измерения. Диаграмма калибровки является полосой на схеме, определяемой осью показаний и осью результатов измерений, и представляет соотношение между показанием и набором измеренных значений величины. Она соответствует отношению «один-множество», а ширина полосы для данного показания даёт инструментальную неопределённость. Альтернативные представления этого соотношения включает калибровочную кривую и связанную с ней неопределённость измерений, представляемую в виде таблицы или функции.

Калибровочная кривая (калибровочная функция) –

выражение соотношения между показанием и соответствующим измеренным значением величины. Калибровочная кривая
