- КПД муфты, соединявшей редуктор и ИУ.

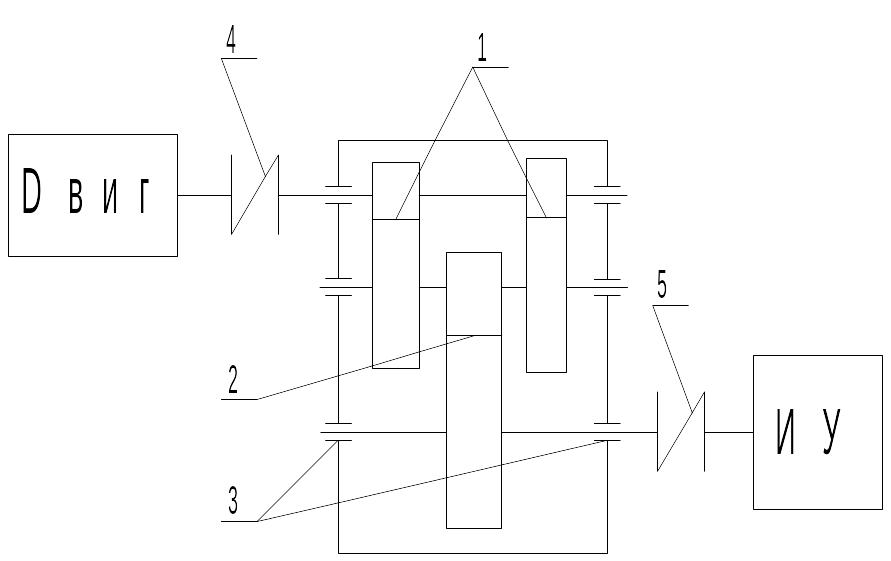

Рис. 1.4. Схема привода:

  1. быстроходная раздвоенная ступень трехосного редуктора;

  2. тихоходная ступень;

  3. пара подшипников качения;

  4. муфта, соединяющая вал электродвигателя и выходной вал редуктора;

  5. муфта, соединяющая выходной вал редуктора и ИУ.

Потребная мощность моют превышать номинальную мощность выбранного двигателя , но не более, чем на 5%.

Основные параметры закрытых обдуваемых электродвигателей серии 4А (ГОСТ 19523-74) приведены в таблице 1.1.

Таблица 1.1

Электродвигатели серии 4А

Тип двига­теля

Мощ­ность, кВт

Часто­та враще­ния, об/мин

Размеры конца вала, мм

Тип двигателя

Мощ­ность, кВт

Часто­та враще­ния, об/мин

Размеры конца вала, мм

d1

l1

d1

l1

Синхронная частота вращения 3000

Синхронная частота вращения 1000

4АА63А2

0.37

2840

14

30

4А71А6

0.37

910

19

40

4АА63В2

0.55

2810

14

30

4А71В6

0.55

900

19

40

4А71А2

0.75

2840

19

40

4А80А6

0.75

915

22

50

4А71В2

1.1

2810

19

40

4А80В6

1.1

920

22

50

4А80А2

1.5

2850

22

50

4A90L6

1.5

935

24

50

4А80В2

2.2

2850

22

50

4A100L6

2.2

950

28

60

4A90L2

3.0

2840

24

50

4A112MA6

3.0

955

32

80

4A100S2

4.0

2880

28

60

4A112MB6

4.0

950

32

80

4A100L2

5.5

2880

28

60

4A132S6

5.5

965

33

80

4A112M2

7.5

2900

32

80

4A132M6

7.5

970

38

80

4A132M2

11.0

2900

38

80

4A160S6

11.0

975

48

110

4A160S2

15.0

2940

48

110

4A160M6

15.0

975

48

110

Синхронная частота вращения 1500

Синхронная частота вращения 750

4АА63B4

0.37

1380

14

30

4А80А8

0.37

675

22

50

4А71A4

0.55

1390

19

40

4А80В8

0.55

700

22

50

4А71B4

0.75

1390

19

40

4А90LА8

0.75

700

24

50

4А80A4

1.1

1420

22

50

4А90LВ8

1.1

700

24

50

4А80B4

1.5

1415

22

50

4A100L8

1.5

700

28

60

4А80L4

2.2

1425

22

50

4A112MA8

2.2

700

32

80

4A100S4

3.0

1435

28

60

4A112MB8

3.0

700

32

80

4A100L4

4.0

1430

28

60

4A132S8

4.0

720

38

80

4A100M4

5.5

1445

32

60

4A132M8

5.5

720

38

80

4A132S4

7.5

1445

38

80

4A160S8

7.5

730

48

110

4A132M4

11.0

1460

38

80

4A160M8

11.0

730

48

110

4A160S4

15.0

1465

48

110

4A180M8

15.0

730

55

110

Для избранного двигателя из таблицы 1.1 выписывают: тип двигателя, номинальные мощность в кВт и частоту вращения в об/мин, диаметр и длину , выходного конца вала в мм.

1.2. Передаточное отношение редуктора к распределение его по ступням

Очевидно, что передаточное отношение редуктора есть произведение передаточных отношений ступеней. Для двухступенчатых редукторов . Действительно, . Умножив числитель и знаменатель на , получим , где , a .

Выбор передаточных отношений и оказывает существенное влияние на габариты, массу, условия смазки и стоимость редуктора. Ниже приводятся рекомендации по разбивке передаточного отношения двухступенчатых редукторов, подводящие получить приблизительное равенство диаметров равнопрочных колес быстроходной я тихоходной ступеней при использовании материалов колес с одинаковыми механическими характеристиками. Это, в свою очередь, дает возможность спроектировать редуктор с наименьшими габаритами, массой и стоимостью при прочих равных условиях.

Передаточное отношение тихоходной ступени рассчитывают по формуле . Коэффициенты и выбирают в зависимости от типа редуктора, вида зубьев и коэффициента расчетной ширины венца тихоходной ступени .

Для трехосных цилиндрических редукторов (рис. 1.2 а, б) , , если обе ступени или прямозубые, или обе -косозубые и , , если быстроходная ступень косозубая, а тихоходная - прямозубая.

Для соосного редуктора (рис. 1.2 в) , .

Для коническо-цилиндрического редуктора коэффициенты и выбирают из таблицы 1.2 в зависимости от коэффициента расчетной ширины зубчатого венца тихоходной ступени .

Выбор коэффициента определяет размеры установочной площади и их соотношение В/L (ряс. 1.2). Так, с увеличением отношение установочных размеров В/L увеличивается, а установочная площадь В L уменьшается. Значения коэффициента в редукторах общего машиностроения принимают в пределах 0.6 ... 1.4.

Коэффициент расчетной ширины венца быстроходной ступени коническо-цилиндрического редуктора рассчитывают по формуле

Для трехосных цилиндрических редукторов .

Для соосных редукторов расчетную ширину зубчатого венце определяет в результате расчета ступени.

Таблица 1.2

Значения коэффициентов и для коническо-цилиндрического редуктора

Коэффициент

Тип зубьев колес тихоходной ступени

Прямые

Косые

0.6

1.57

0.291

1.64

0.302

0.8

1.60

0.299

1.77

0.298

1.0

1.68

0.300

1.87

0.296

1.2

1.76

0.298

1.95

0.295

1.4

1.79

0.296

2.02

0.294

Исходными дынными для расчета ступени являются передаточное отношение ступени , коэффициент расчетной ширины венца , угловые скорости шестерни , и колеса , крутящий момент на шестерне Т. Если скорости двигателя и ИУ заданы в об/мин, то , , .

Крутящий момент на шестерне быстроходной ступени определяют по формуле , а на шестерне тихоходной ступени - ,

где - потребная мощность двигателя, кВт;

- КПД зацепления быстроходной ступени.

Отказ от учета потерь в муфте и подшипниках позволяет упростить ввод дачных в ВМ я практически не влияет на размеры передачи.

Результаты расчета и выбора исходных параметров быстроходной и тихоходной ступеней сводят в таблицу 1.3, вписывая числовые значения в две правых колонки вместо идентификаторов (буквенно-цифровое имя) рассчитываемых или выбираемых параметров.

Таблица 1.3

Исходные параметры к расчету ступеней

Наименование параметра

Размерность

Символ

Ступень

В

Т

1

Передаточное отношение

-

UB

UT

2

Угловая скорость шестерни

рад/с

OMEG1

OMEG2

3

Угловая скорость колеса

рад/с

OMEG2

OMEG3

4

Крутящий момент

Н м

TB1

TT1

5

Коэффициент расчетной ширины венца

-

PSIB

PSIT
