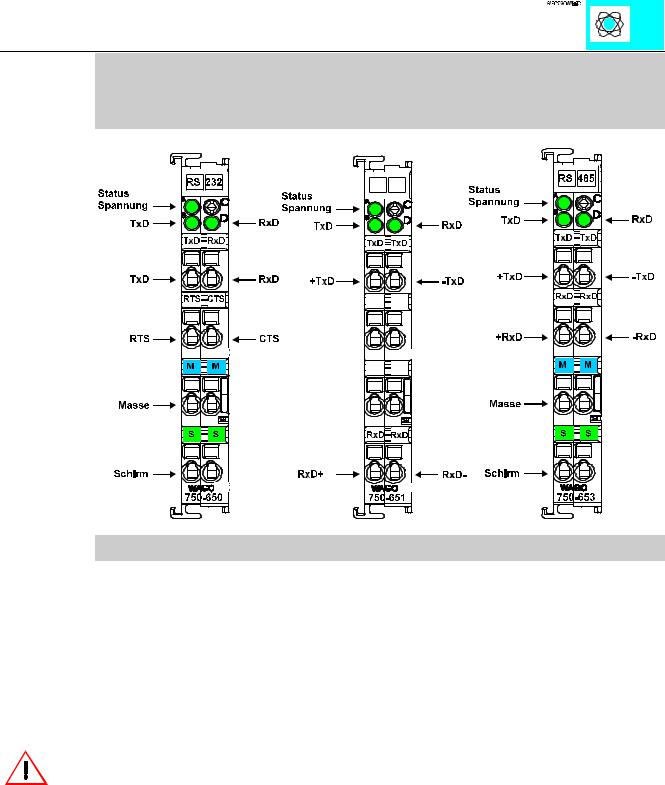

RS232C Interface, TTY Interface - 20mA Current Loop,

RS 485C Interface

Best.Nr. 750-650, 750-651, 750-653, 750-650/000-001

Technische Beschreibung:

Diese Beschreibung ist nur für Hardund Softwareversion X X X X 2 C 0 3- - - -

gültig. Diese Seriennummer ist auf der rechten Seite der Klemme aufgedruckt.

Die hier beschriebene Betriebsart entspricht der Konfiguration im Auslieferungszustand.

Diese Funktionsbeschreibung ist vorläufig und bezieht sich auf die voreingestellte Konfiguration. Die Klemme erlaubt vielfältige weitere Betriebsarten, die auf Rückfrage von der Firma WAGO einstellbar sind.

ACHTUNG

Bei einigen Klemmen wird der untere Leistungskontakt nicht durchgeführt! Eine Klemme, die drei Leistungskontakte besitzt (z.B. 2-Kanal digital) kann daher nicht hinter einer Klemme eingerastet werden, bei der nicht alle Kontakte durchgeführt werden.

Die Schnittstellenklemme kann an allen Buskopplern des :$*2Ç, 2Ç6<67(0 (mit Ausnahme der Economy Varianten) betrieben werden.

:$*2Ç, 2Ç6<67(0

Technische Daten:

:$*2Ç, 2Ç6<67(0

Beschreibung RS 232:

Die serielle Schnittstellenklemme ermöglicht den Anschluß von Geräten mit RS232Interface an das WAGO I/O-System. Damit lassen sich auch Gateways von den durch das WAGO I/O-System unterstützten Feldbussen zur RS232-Schnittstelle realisieren. Die Klemme unterstützt keine höheren Protokollebenen. Die Kommunikation ist vollkommen transparent zum zugehörigen Feldbusmaster. Hierdurch wird ein breiter Anwendungsbereich der seriellen Schnittstellenklemme erreicht. Die eventuell benötigten Kommunikationsprotokolle können im Feldbusmaster flexibel programmiert werden.

Der 128 Byte große Empfangspuffer ermöglicht den Einsatz der Klemme auch bei hohen Übertragungsraten. Bei geringen Datenübertragungsraten ist die Auswertung der Empfangsdaten in Tasks mit geringer Priorität ohne Datenverlust realisierbar.

Der 16 Byte große Sendepuffer erlaubt das zügige Senden von größeren zusammenhängenden Daten.

Die default Datenübertragung erfolgt mit 9600 Baud. Es werden 1 Startbit, 8 Datenbits und 1 Stopbit gesendet. Es erfolgt keine Paritätsgenerierung. Die Datenflußkontrolle erfolgt mittels der RTS und CTS-Signale. Diese Signale werden in der Klemme abhängig vom Ladezustand der Puffer erzeugt. Diese Steuerung kann durch eine externe Brücke deaktiviert werden. Hierfür sind RTS und CTS zu verbinden.

Für Testzwecke kann zum Beispiel die Terminalemulation von Windows 3.11 benutzt werden. Ein Verbindungskabel mit 9 poliger Sub-D Buchse wird benötigt. Pin 5 wird mit Eingang M verbunden. Pin 2 wird mit TxD und Pin 3 mit RxD verbunden. An der Klemme wird CTS mit RTS gebrückt. Ein Hardwarehandshakes zwischen der Windows Terminalemulation und der SPS ist allerdings nicht möglich.

:$*2Ç, 2Ç6<67(0

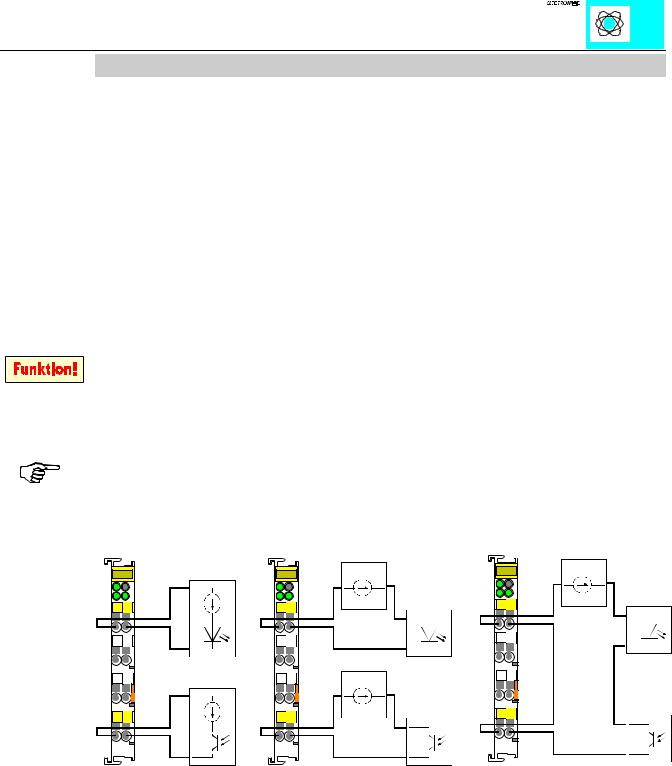

Beschreibung TTY:

Die TTY Schnittstellenklemme ermöglicht den Anschluß von Geräten mit TTY Interface an das WAGO I/O-System. Damit lassen sich auch Gateways von den durch das WAGO I/O-System unterstützten Feldbussen zur TTY-Schnittstelle realisieren. Die Klemme unterstützt keine höheren Protokollebenen. Die Kommunikation ist vollkommen transparent zum zugehörigen Feldbusmaster. Hierdurch wird ein breiter Anwendungsbereich der seriellen Schnittstellenklemme erreicht. Die eventuell benötigten Kommunikationsprotokolle können im Feldbusmaster flexibel programmiert werden.

Der 128 Byte große Empfangspuffer ermöglicht den Einsatz der Klemme auch bei hohen Übertragungsraten. Bei geringen Datenübertragungsraten ist die Auswertung der Empfangsdaten in Tasks mit geringer Priorität ohne Datenverlust realisierbar.

Der 16 Byte große Sendepuffer erlaubt das zügige Senden von größeren zusammenhängenden Daten.

Die default Datenübertragung erfolgt mit 9600 Baud. Es werden 1 Startbit, 8 Datenbits und 1 Stopbit gesendet. Es erfolgt keine Paritätsgenerierung. Die Treiber sind in den Datenübertragungspausen hochohmig geschaltet. Die Datenflußkontrolle erfolgt durch die Anwendersoftware.

Die TTY-Schnittstellenklemme arbeitet sowohl auf der Senderseite als auch auf der Empfängerseite passiv und enthält somit keine Stromquellen. Zum Datenaustausch muß eine aktive Gegenstelle benutzt werden oder eine zusätzliche Stromquelle zugeschaltet werden.

:$*2Ç, 2Ç6<67(0

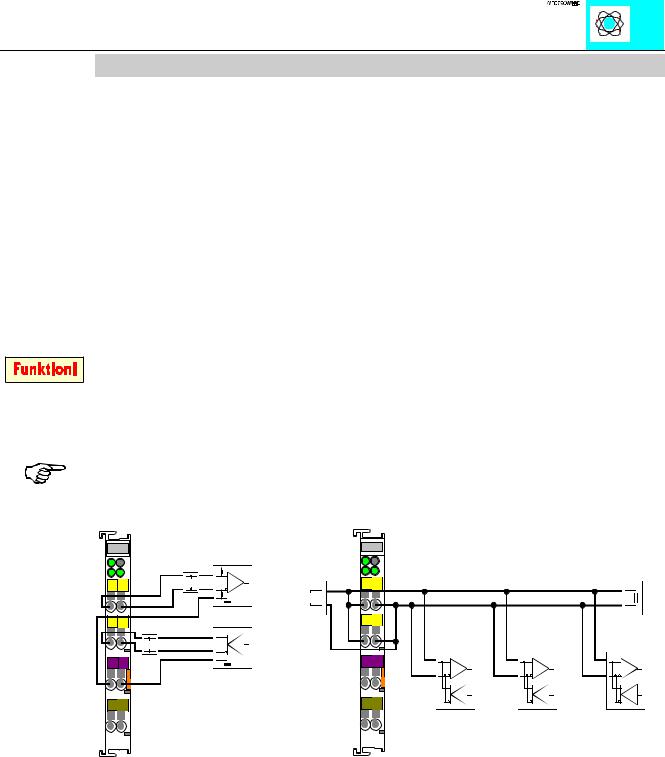

Beschreibung RS 485:

Die serielle Schnittstellenklemme ermöglicht den Anschluß von Geräten mit RS485oder RS488-Interface an das WAGO I/O-System. Damit lassen sich auch Gateways von den durch das WAGO I/O-System unterstützten Feldbussen zur RS485/RS488Schnittstelle realisieren. Die Klemme unterstützt keine höheren Protokollebenen. Die Kommunikation ist vollkommen transparent zum zugehörigen Feldbusmaster. Hierdurch wird ein breiter Anwendungsbereich der seriellen Schnittstellenklemme erreicht. Die eventuell benötigten Kommunikationsprotokolle können im Feldbusmaster flexibel programmiert werden.

Der 128 Byte große Empfangspuffer ermöglicht den Einsatz der Klemme auch bei hohen Übertragungsraten. Bei geringen Datenübertragungsraten ist die Auswertung der Empfangsdaten in Tasks mit geringer Priorität ohne Datenverlust realisierbar.

Der 16 Byte große Sendepuffer erlaubt das zügige Senden von größeren zusammenhängenden Daten.

Die default Datenübertragung erfolgt mit 9600 Baud. Es werden 1 Startbit, 8 Datenbits und 1 Stopbit gesendet. Es erfolgt keine Paritätsgenerierung. Die Treiber sind in den Datenübertragungspausen hochohmig geschaltet. Die Datenflußkontrolle erfolgt durch die Anwendersoftware.

Die Schnittstellenklemme kann sowohl in einer Busals auch in einer Punkt zu Punkt Verbindung eingesetzt werden. Bei Busverbindungen können auch Stationen verdrahtet werden, die nicht versorgt werden. Sie stören die Busverbindung nicht.
