Чтобы помещенный на страницу документа типовой элемент (фигура) стал действительно интеллектуальным, следует создать его описание, для чего используются специальные средства, представленные на Ленте при выборе вкладки Данные. Для различных типов фигур указанные описания имеют различный вид, зависящий от состава привязываемых данных. Так, для описания элемента организационной структуры предприятия, следует записывать наименование подразделения и контактные данные, а при создании изображений поэтажных планов, программа предлагает для описания данных диалоговые окна, содержащие параметры соответствующих элементов (стен, дверей, окон, мебели).
При построении структурных и функциональных схем организаций или диаграмм процессов, протекающих во времени, создаваемые изображения должны отражать связь и взаимную зависимость компонентов описываемой структуры. Для показа таких связей необходимо использовать специальные инструменты MS Visio, называемые соединительными линиями или коннекторами. Это одномерные фигуры, которые соединяют двухмерные фигуры блок-схем. Обычно коннекторы представляются линиями со стрелками и могут содержать текст, поясняющий отображаемый процесс.
При размещении коннектора в блок-схеме его концевые точки «приклеиваются» к связываемым фигурам, причем эта связь не разорвется до тех пор, пока не будет перемещена концевая точка коннектора или он не будет удален.
Коннекторы являются интеллектуальными графическими элементами, которые «помнят и понимают» свое место и назначение в схеме. Например, при перемещении связанных двухмерных фигур коннекторы остаются присоединенными к перемещаемым фигурам. А если поместить новую фигуру между двумя соединенными фигурами, то программа перестроит коннекторы и свяжет последовательно все три фигуры. При выделении коннектора, «приклеенного» к фигуре, его концевая точка становится зеленой, указывая, что при перемещении соединенных фигур коннектор изменит свое расположение. Промежуточные маркеры, располагающиеся в средней части выделенного коннектора, позволяют перемещать курсором соединительные линии.
Существуют несколько методов соединения фигур. Для блок-схем лучше всего использовать инструмент Соединительная линия, пиктограмма которого располагается на Ленте (группа Части схемы
) при активной вкладке
Вставка. Чтобы соединить фигуры следует включить кнопку указанного инструмента и провести курсором линию между любыми маркерами соединяемых фигур, удерживая нажатой кнопку мыши.
Если предстоит добавить к блок-схеме или диаграмме новую фигуру, связанную с одной из имеющихся, то следует при включенном инструменте
Соединительная линия выбрать элемент из панели
Фигуры и перетащить его на связываемую с ним фигуру в блок-схеме.
В создаваемый документ можно вставить текст из буфера либо ввести его непосредственно с клавиатуры. Текст может выполнять роль как заголовков и внешних надписей, так и записей внутри фигур. В любом случае, сначала следует активировать режим ввода текста с помощью команды
Текстовое поле, выбираемой на
Ленте при активной вкладке
Вставка. При этом курсор приобретает вид маленького перекрестия с пиктограммой текстового блока. Далее при нажатой кнопке мыши следует нарисовать в области документа прямоугольный контур, в который и будет помещен текст из буфера или вводимый непосредственно с клавиатуры. Размер и цвет вводимого текста устанавливается в плавающей панели
Форматирование, которая вызывается щелчком правой кнопки мыши по выделенному тексту вместе с контекстным меню (рис. 130).

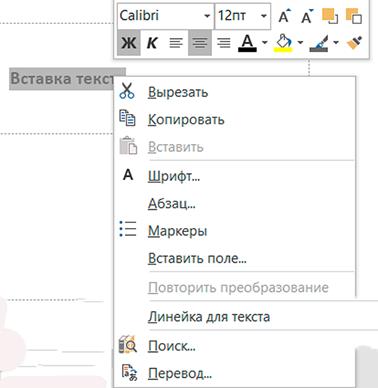

Рис. 130. Контекстное меню и плавающая панель Форматирование Следует помнить, что текст, помещенный на страницу документа, становится двухмерной фигурой. А, следовательно, он может быть выделен, перемещен, исправлен или удален как любая другая фигура MS Visio.
В формируемое изображение можно также вставить готовый рисунок из файла или буфера. В первом случае воспользовавшись командой
Рисунки на вкладке
Вставка, а во втором – клавишной комбинацией
Ctrl+V.
Кроме текста и рисунков в создаваемый документ можно вставлять диаграммы и чертежи. Для этого используются соответствующие кнопки из группы
Иллюстрации, размещенные на
Ленте (вкладка
Вставка).
А с помощью команды
Объект можно вставить фрагменты документов, созданных в других программах: например, рабочий лист или диаграмму Табличного процессора MS Excel, презентацию MS PowerPoint, звуковой файл или даже видеоклип. Для выбора конкретного объекта вставки используется диалоговое окно
Вставка объекта (рис. 131).

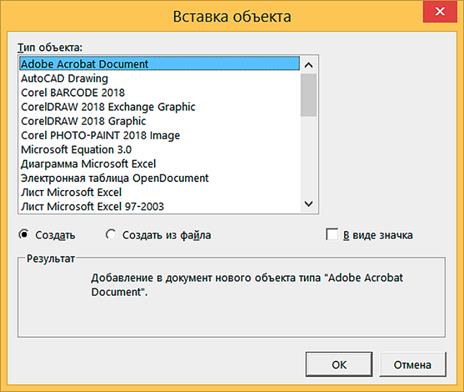

Рис. 131. Диалоговое окно Вставка объекта
Кроме вставки готовых фрагментов изображений программа MS Visio позволяет самостоятельно строить графические элементы. Для этого используются инструменты, представленные в плавающей панели Рисование. С помощью этих инструментов можно начертить прямые, ломаные и дугообразные линии, построить прямоугольник, окружность и эллипс, а также рисовать от руки, создавая произвольные фигуры. Самостоятельно созданные фигуры можно сохранять для дальнейшего использования и даже составлять целые наборы своих фигур.
Прежде чем создавать собственные элементы-образцы можно произвести поиск подходящих фигур среди имеющихся шаблонов MS Visio. Поиск фигур происходит как в памяти компьютера пользователя, так и в сети Интернет при наличии подключения. Для этого используется поле Поиск в верхней части панели Фигуры. Если в указанное поле ввести ключевое слово, описывающее тип искомых фигур, и включить поиск, нажав курсором кнопку-стрелку, то в панели Фигуры появится новый набор (трафарет), включающий найденные фигуры. Имя нового трафарета совпадает со словом, введенным в поле поиска.
Чтобы увеличить объем информации, представленный в документе MS Visio, можно фигурам или их составным элементам (тексту, графике) присвоить гиперссылки на внешние или внутренние источники данных: текстовые и графические файлы или web-страницы.
Как и многие другие графические программы, MS Visio имеет функции работы со слоями. Напомним, что в компьютерной графике изображение представляется в виде набора нескольких (изначально прозрачных) слоев, наложенных друг на друга. Таким образом, открывается возможность создания и редактирования отдельных элементов изображения (или их групп) независимо на различных слоях. Для назначения используемой фигуре определенного слоя и создания новых слоев предназначены диалоговые окна, которые открываются при использовании команды работы со слоями. Кнопка Слои располагается в правой части Ленты на вкладке Главная в группе Редактирование над кнопкой Выделить (стрелка).
Слои используются также при добавлении к создаваемому документу фоновой картинки. Тогда, например, на слое фона можно разместить эмблему компании или рамку. Причем одну фоновую страницу можно назначить нескольким страницам переднего плана.
Документ, подготавливаемый в программе MS Visio, может быть многостраничным, о чем свидетельствуют ярлычки с номерами или именами страниц в строке управления страницами. Чтобы вставить новую страницу в документ, нужно щелкнуть кнопку со знаком «плюс». Операцию изменения порядка страниц можно выполнить простым перетаскиванием ярлычка страницы курсором на новое место.
Программа MS Visio позволяет настраивать параметры создаваемого изображения, задавая различные цвета всего документа, а также линий, фона, текста. Параметры линий, изображающих типовые элементы (толщина, цвет линий, цвет штриховки или заливки сечения, форма концов), настраиваются с помощью соответствующих команд, кнопки которых располагаются на Ленте (вкладка Главная). Например, кнопка Линия открывает плавающую панель настройки параметров используемых линий цвет, толщина, стрелки и пр.
Как и некоторые другие программы пакета MS Office, программа Visio позволяет применять к создаваемым документам типовое оформление с помощью тем.
Тема представляет собой набор цветов и эффектов, которые используются в документе. С помощью тем можно обеспечить оригинальный вид создаваемой схеме, диаграмме или другому профессиональному документу. В комплект поставки программы Microsoft Visio входит набор стандартных тем, но можно создавать и изменять пользовательские темы. Тема имеет две составляющие:
1. Цвета темы – набор сочетающихся друг с другом цветов.
2. Эффекты темы – набор эффектов для шрифта, заливок, теней и линий.
Чтобы применить к создаваемым документам «тематическое» оформление, следует открыть вкладку Конструктор на Ленте и выбрать соответствующую тему в пиктографическом меню группы Темы.
Файлы иллюстраций, подготовленные в MS Visio, могут быть сохранены в векторном формате, формате PDF, как web-страницы (в HTML-формате), а также в одном из растровых форматов (BMP, TIFF, PNG, JPEG, GIF и пр.). По умолчанию иллюстрации в MS Visio создаются в собственном векторном формате (VSDХ). Такие файлы могут быть отредактированы в программе MS Visio или в другом редакторе векторной графики. Иллюстрации, сохраненные в виде web-страниц, при редактировании требуют использования соответствующих редакторов (например, Micromedia Dreamweaver).
